Ref: 2300 Series

Capteur de Force colonne | haute précision - 630 à 2000 kN

  • Etendue de mesure de 630 à 2000kN
  • Non-linéarité: ± 0.05 % pleine échelle
  • Compensation mécanique des efforts transverses.
  • Faible encombrement
  • Montage par brides
  • Compensation barométrique
  • Protection en surcharge : 300% de la gamme de mesure
  • Disponible en double ponts
  • Poids: 4,5 à 22 kg selon versions

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

La série de capteurs de force colonne 2300 à jauges de contraintes mesure les efforts en traction/compression jusqu'à 2MN. Ces capteurs offrent un excellent ratio étendue de mesure/encombrement, une très bonne précision (non linéarité: +/- 0.05%, non répétabilité: +/- 0.05%) et un montage simplifié par l'intermédiaire de deux brides facilement interfaçables à des presses, prises de force, vérins, etc...

Le montage du capteur se fait via 12 boulons M20 à M32 selon le modèle. Tension d'alimentation jusqu'à 20VDC. Température de fonctionnement: +10 to +60°C. La calibration est compensée en température.

De nombreuses options de personalisation sont disponibles : connectique, câble, géométrie des brides, redondance du pont de jauges, Calibration TEDS, etc...

Modèles et spécifications

Modèle 2330 2340 2350
Capacité [kN] 630 1000, 1200 2000
Sortie (mV/V) 2 2 2

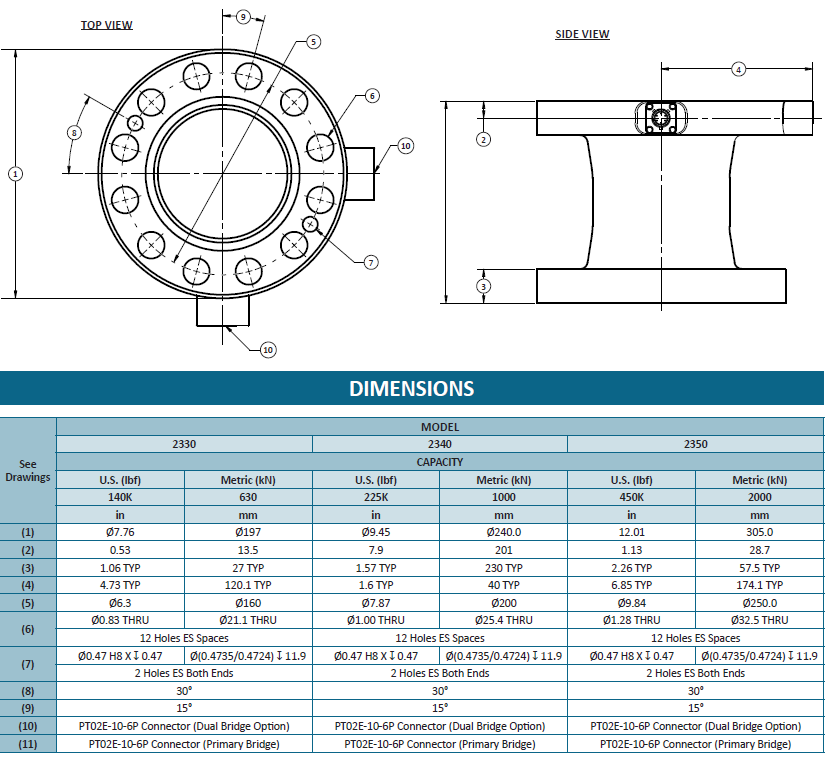

Plan 2D ici ici ici
Modèle 3D ici ici ici

Tous les capteurs peuvent être utilisés en fatique entre 0 et 80% de leur capacité.

Conditionnements

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

Grâce à leur excellente robustesse, les capteurs de force de la série 2300 sont adaptés à un large panel d'applications, notamment:

  • les bancs d'essai (automobile, aviation)
  • Automatisation industrielle
  • Montage par bride
  • la surveillance d'assemblage
Type de capteur
Cellules plates
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.1 % FS
Non-répétabilité
0.05 % FS
Sensibilité au Zéro
0.0025 %PE/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
> 250 kN, > 1 MN
Application
Haute Précision, Fatigue

  • Connectique : cable non détachable ou connecteur
  • Longueur du câble
  • type de connecteur
  • Bride sur mesure
  • Instrumentation double-pont pour redondance de la mesure
  • Calibration TEDS IEEE 1451.4
  • Conditionneur intégré - sortie 0-5/10VDV,+/- 5/10VDC, 0/4-20mA
  • plage de température de compensation de la calibration
  • Calibration sur mesure
  • Résistance de Shunt
  • Couleur / Identification custom
  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
