Ref: ACA Series

Inclinomètre biaxe durci haute précision | ±5 à ±90° | Sortie analogique ou numérique

inclinomètre MEMS durci 1 ou 2 axes
étendues de mesure: ± ±10, ±30, ±60 ou ±90° (autres étendues en option)
Précision : 0.03% de la pleine échelle
Signal de sortie: 0-5V, 4-20mA, RS-232, RS-485, UART
Protocole série : ASCII ou Modbus
résolution: 0.001°
Boîtier Inox IP67 (220g)
Tension d'alimentation : 9-36 VDC
Plage de température de fonctionnement: -40°C à + 85°C
Limite de choc: 2000g

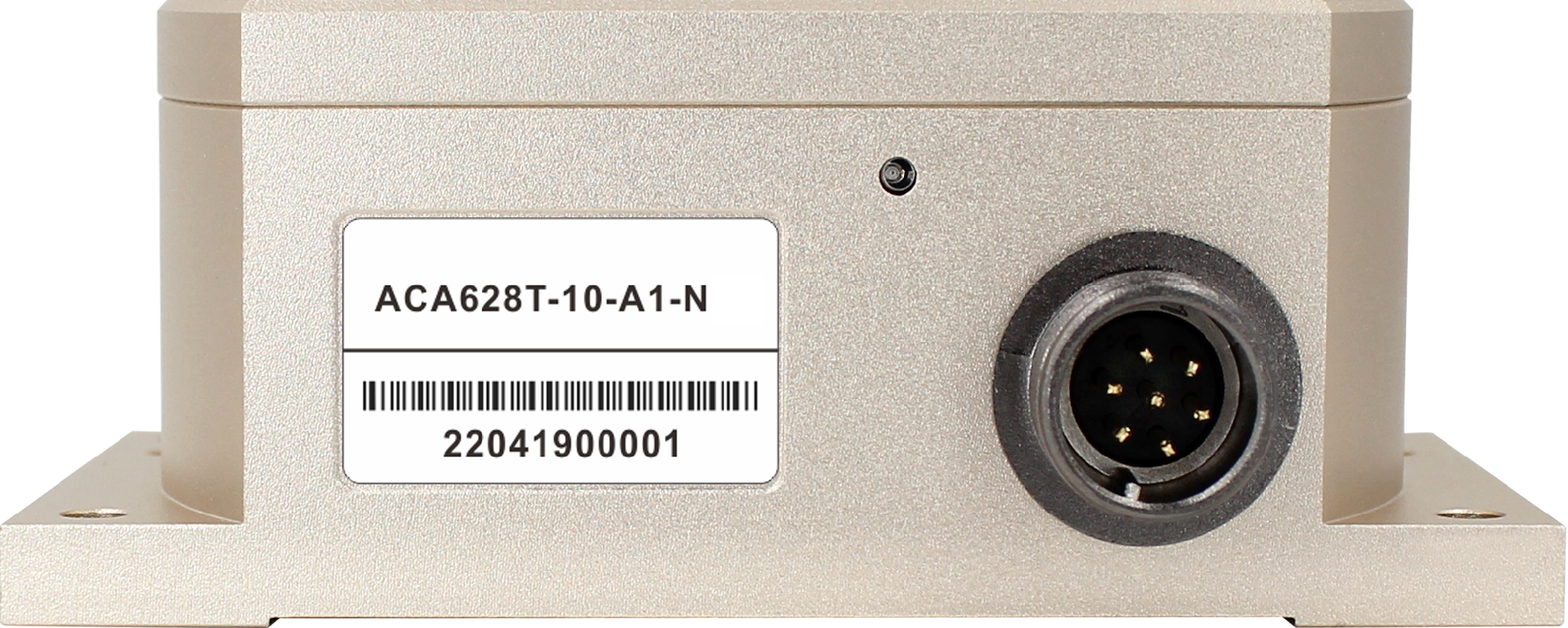

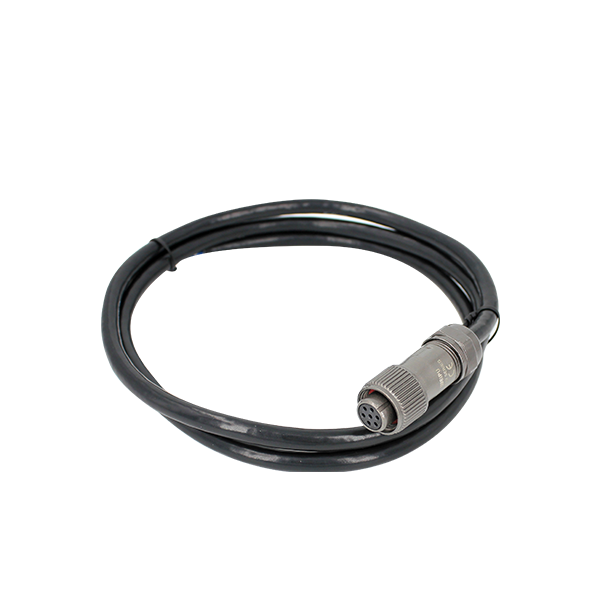

Connectique : Connecteur M12 + Câble

Livrable sous 2 à 3 semaines

Présentation

Les inclinomètres de la série ACA sont conçus pour la mesure de l'inclinaison en environnement sévère sur un ou deux axes et avec une très grande précision. Les caractéristiques principales:

Haute précision et stabilité thermique : Équipé d'un convertisseur A/N 24 bits et d'un algorithme de filtrage avancé, la série ACA est compensée en température, assurant ainsi une excellente stabilité et répétabilité de la mesure, y compris dans des conditions thermiques extrêmes
Nombreuses options de sortie : La série ACA offre plusieurs options de sortie analogiques ou numériques, dont RS485, RS232 et UART, facilitant son intégration dans divers systèmes industriels et garantissant une transmission fiable des données.
Robustesse et résistance aux perturbations : Conçu pour des environnements industriels rigoureux, l'ACA616T/ACA626T offre une forte résistance aux interférences électromagnétiques, aux chocs et aux vibrations, ce qui en fait un choix optimal pour les applications nécessitant robustesse et fiabilité.

Spécifications

Version 4-20mA - Ref ACA618 (1 axe) / ACA628 (2 axes)

étendue de mesure	±10°	±30°	±60°	±90°
Résolution °	0.0007°	0.0007°	0.0007°	0.0007°
Valeur à 0°	12mA	12mA	12mA	12mA
Précision à 25°C	0.003°	0.01°	0.02°	0.03°
dérive thermique du zéro (°/°C)	0.0005	0.0005	0.0005	0.0005
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50	< 50

Version RS-232 / 485 - Ref ACA616 / 626

étendue de mesure	±10°	±30°	±60°	±90°
Résolution °	0.001°	0.001°	0.001°	0.001°
Précision à 25°C	0.003°	0.01°	0.02°	0.03°
Protocole	ASCII ou Modbus RTU	ASCII ou Modbus RTU	ASCII ou Modbus RTU	ASCII ou Modbus RTU
Echantillonnage	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz
dérive thermique du zéro (°/°C)	0.0004	0.0004	0.0004	0.0004
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50	< 100

Version RS-232 / 485 - Ref AC2400T haute précision

étendue de mesure	±5°	±10°	±15°
Résolution °	0.0005°	0.0005°	0.0005°
Précision à 25°C	0.003°	0.005°	0.006°
Echantillonnage	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz
dérive thermique du zéro (°/°C)	0.0002	0.0002	0.0002
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50

Version CANopen

étendue de mesure	±10°	±30°	±60°
Résolution °	0.001°	0.001°	0.001°
Précision à 25°C	0.003°	0.01°	0.02°
Echantillonnage	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz
dérive thermique du zéro (°/°C)	0.0005	0.0005	0.0005
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50

Installation

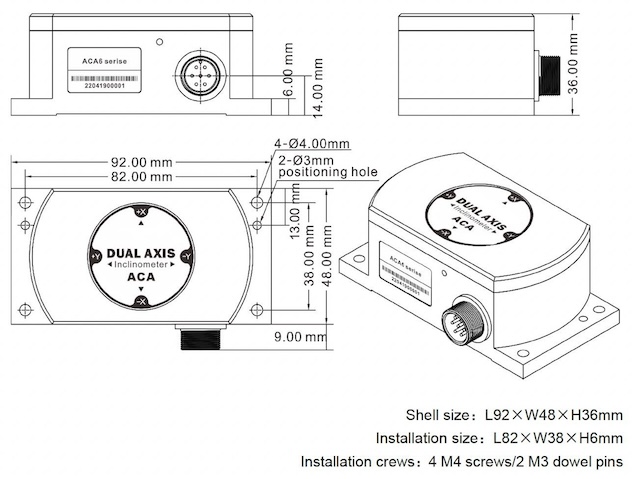

Le montage des inclinomètres de la série ACA sur la surface de l'objet ou de la structure à surveiller est réalisé par l'intermédiaire de 4 vis M4. L'alimentation de l'inclinomètre se fait en 12-36 VDC. Le connecteur est de type M12. L'installation peut être réalisée sur divers supports, rendant l'ACA616T/ACA626T adapté à des environnements variés, y compris ceux soumis à des vibrations ou à des conditions difficiles.
