Ref: Air Gap Tool

Système de mesure de l'entrefer rotor/stator - version sans fil

Pour la mesure de l'interstice rotor/stator
Profondeur d'insertion réglable jusqu'à 350 mm
Plage de mesure : 10 - 25 mm
Résolution : 25µm
Lecture/enregistrement de la mesure sur tablette ou smartphone
Simple d'utilisation
Fonction étalonnage et tare
Construction entièrement métallique
Alimentation :Batterie rechargeable (autonomie: 4 heures)
Lamelles interchangeables
Fonctions étalonnage et tare

Introduction

Air Gap Tool est un outil simple, rapide et précis conçu pour l'alignement statique des centrales hydrauliques. Il peut être utilisé au moment de l'installation initiale ou lors du réassemblage à l'issue d'une maintenance. Air Gap Tool est facilement positionné aux endroits prédéterminés entre le noyau du stator et les pôles du rotor. La distance de l'entrefer est mesurée avec précision et affichée sur smartphone ou tablette via une App fournie, sur une plage comprise entre 10 et 25 mm. Les mesures fournies par le Air Gap Tool se caractérisent par une bonne précision (1% env.), une excellente résolution (25 µm) et répétabilité. Ce système de mesure permet une réduction des coûts d'exploitation grâce à la réduction des temps d'arrêt. Il permet également de s'affranchir du biais de mesure induit par les techniciens.

Specifications

Plage de mesure	10 - 25 mm
Résolution	25 µm
Température de fonctionnement et de stockage	0-70ºC
Affichage	Smartphone ou tablette (Android, IOs)
LED	Run, Calibrate
Alimentation	Batterie rechargeable, autonomie : 4h

Utilisation

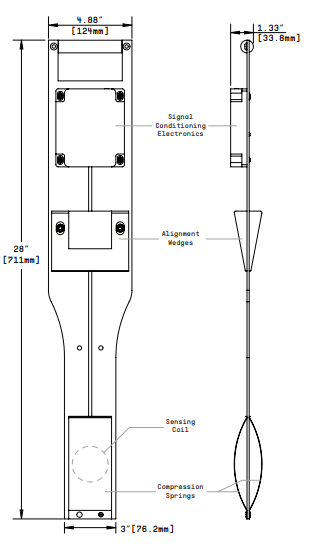

Comme le montre l'illustration ci-dessous, les deux lamelles flexibles en acier sont déformées par le rotor et le stator lors de l'insertion de l'instrument dans l'interstice. Une sonde à courant de Foucault intégrée à l'outil détecte ainsi la variation de l'écartement entre le rotor et le stator, sans contact, la mesure est convertie en une distance dans le conditionneur intégrée, puis envoyée sans fil vers la tablette ou smartphone avec l'application (iOS)

La profondeur d'insertion est réglée par l'intermédiaire de butées mécaniques. Il est important de respecter les préconisations sur la profondeur d'insertion, car l'écart entre rotor et un stator mal alignés varie en fonction de la profondeur à laquelle la mesure est effectuée.

Calibration

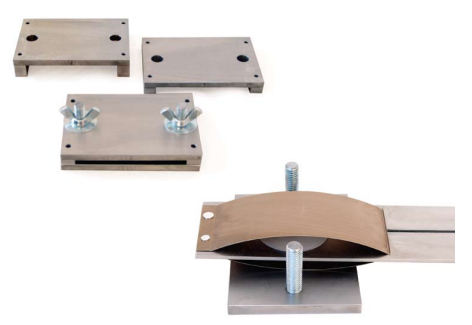

Le Air gap tool est étalonné en usine avant d'être expédié. Un étalonnage en 4 points sur site est également possible. La seule exigence est d'être capable de reproduire avec précision un espace rotor-stator de 0,250", 0,375" et 0,750". Ceci peut être réalisé avec un bloc de surface en granit, des entretoises de précision appropriées, une plaque métallique plate et la capacité de comprimer les lamelles avec la plaque métallique plate (une certaine force est nécessaire).
