Ref: ASC DiSens ECO-3321

Accéléromètre MEMS capacitif 1 à 3 axes - Sortie CAN | RS-232 | USB

Accéléromètre MEMS capacitif triaxe durci
Etendue de mesure: de ± 2g à ± 40g
Précision: 0,25 à 1% selon l'étendue de mesure
Interface : CAN Bus ou USB ou RS-232
Bande passante à -3dB: 0-1500 Hz
échantillonnage : jusqu'à 4kS/s
Convertisseur AN: 20 bit
Filtres numériques FIR ou IIR
Boîtier IP67 Aluminium - 60g - sortie Câble
Alimentation : 5 à 40 Vcc
Température : -20 à +125°C
Tenue aux chocs: ± 5000g à ± 10000g
Certification EN-50155 en cours

Description

L'accéléromètre triaxe MEMS capacitif DiSens ECO-3321 allie bonnes performances, robustesse extrême et coût limité. Avec des étendues de mesure comprises entre ±2 et ±40g, une réponse fréquentielle de 1,5 kHz, un boîtier étanche IP67 avec une limite de chocs de +/- 10000g, la gamme DiSens ECO-3321 est particulièrement adaptée aux applications de surveillance vibratoire en génie civil, éoliennes, transport ou industrie.

Spécifications

Etendue de mesure [±g]	±2g	±4g	±8g	±10g	±20g	±40g
Signal de sortie	CAN Bus, USB, RS-232 ou Bluetooth	CAN Bus, USB, RS-232 ou Bluetooth	CAN Bus, USB, RS-232 ou Bluetooth	CAN Bus, USB, RS-232 ou Bluetooth	CAN Bus, USB, RS-232 ou Bluetooth	CAN Bus, USB, RS-232 ou Bluetooth
Sensibilité version tension	4µg/LSB]	8µg/LSB	16µg/LSB	20µg/LSB]	40µg/LSB	80µg/LSB
Convertisseur	20 Bit	20 Bit	20 Bit	20 Bit	20 Bit	20 Bit
Bande passante à ±3 dB	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]
Tension d'alimentation version tension	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]
Limite de chocs	5000g	5000g	5000g	10000g	10000g	10000g

Spécifications environnementales:

Température de fonctionnement de la version tension : -20 à +125°C
étanchéité : IP67

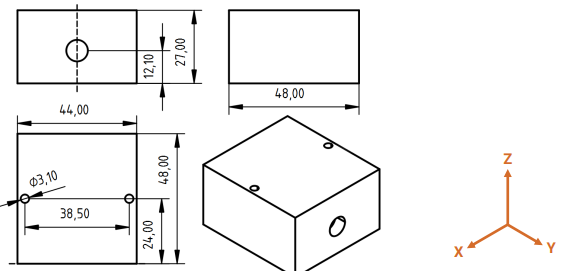

Dimensions

Installation et utilisation

Le DiSens ECO 3321 requiert une tension d'alimentation comprise entre 5 et 40 VDC. Avec un boîtier en aluminium durci, une plage de température d'utilisation de -20 à +125°C, et une résistance aux chocs de 5000g, le DiSens ECO 3321 est adapté aux environnements industriels sévères. Sortie connecteur 4 à 9 pins M12 ou SUBD9 selon interface retenue.

Communication

Interface	RS-232	USB	CAN
Protocole	ASCII	ASCII	CAN 2.0B
Transmission	Transmission continue des mesures brutes	Transmission continue des mesures brutes	Transmission continue des mesures brutes
Connectique	SUBD9, sur boîtier ou sortie câble	USB Type A sur sortie câble	Connecteur 5 pins M12
Fonctions implémentées	Configuration de la fréquence d'échantillonnage, configuration de l'étendue de mesure (2, 4 ou 8g), configuration de l'unité (g ou m/s2), démarrer / arrêter la transmission, Affecter un ID au module	Configuration de la fréquence d'échantillonnage, configuration de l'étendue de mesure (2, 4 ou 8g), configuration de l'unité (g ou m/s2), démarrer / arrêter la transmission, Affecter un ID au module	Configuration de la fréquence d'échantillonnage, configuration de l'étendue de mesure (2, 4 ou 8g), configuration de l'unité (g ou m/s2), démarrer / arrêter la transmission, Affecter un ID au module
Documentation protocole	lien	lien	lien
