Ref: BCT22

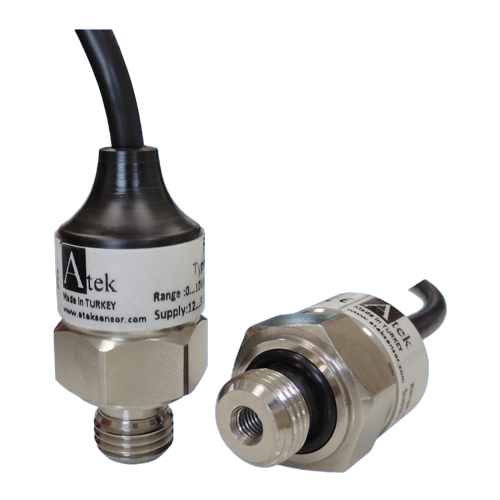

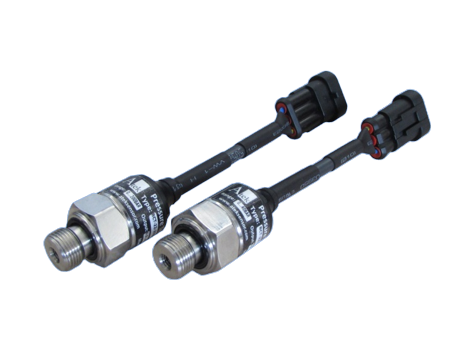

Capteur de pression 0-600 Bar low cost et compact

  • Capteur de pression piezorésistif
  • type de mesure : absolue, relative, vide.
  • Etendue de mesure : 0 ... 0.1 à 0 ... 600 bar
  • Classe de précision @ 25°C : 0.5 %
  • Signal de sortie: 4 ... 20 mA, 0 ... 10 VDC, 1...6 VDC, CANopen
  • Connectique : Connecteur ou câble
  • Raccord: G1/4, G1/8, G1/2, NPT1/4, NPT1/8, NPT1/2, M14, UNF7/16X20M, UNF7/16X20F
  • Pression de surcharge : 1,5 à 3 X étendue de mesure
  • Température d'utilisation : -40 à 85 °C
  • Matériau boîtier: AISI303, en option : 316L ou Titane
  • Poids : 65 à 110 gr

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Les capteurs de pression de la série BCT 22 offrent un excellent compromis performances/coût pour les applications commerciales et industrielles. Construits sur une technologie piézorésistive, ils peuvent être intégrés à des circuits d'eau, d'air, d'huile, etc. Les étendues de mesure pour les versions pression absolues sont comprises entre 0-100mBar et 0-600 Bars, et de 0...-100mBar à 0...-1Bar pour les capteurs de vide. La protection à la surcharge est comprise ente 150 et 500%, la précision de l'ordre de 0,5% de la pleine charge, et le temps de réponse de l'ordre de la ms. Le signal de sortie est analogique (tension, courant) ou sur bus de terrain (CANopen)

Le corps du capteur est en acier inoxydable avec protection IP65 / IP67, et l'électronique intègre une protection à la surtension, ainsi qu'à l'inversion de polarité. De nombreuses options de connectiques hydraulique et électrique sont proposées (voir ci-dessous)

Spécifications

Etendues de mesure Mesure absolue : de 0...0.1 à 0...600 Bar / Mesure de vide : de 0...-0.1 à 0...-1 Bar
Media Air, Eau, Huile, gas non explosifs
Technologie Piezorésistif
Protection à la surcharge 150 à 500%
Précision 0,5%
Température du media -40 à 85°C
Température de fonctionnement -40 à 85°C
Signal de sortie et alimentation 4-20 mA : 8 ... 32 VDC / 0-20 mA : 12 ... 30 VDC / 0-10 V : 12 ... 30 VDC / Ratiometric : 5 VDC / CANopen : 8…26 VDC
Construction Inox AISI303, 316L ou Ti - Joint NBR, option Viton ou EPDM
Connectique
Raccords hydrauliques

Dimensions

Applications

  • hydraulique
  • applications industrielles
  • machines outils
  • bancs de test
Type de capteur
Industriels
Etendue de mesure
< 1 bar, < 100 bar, < 1000 bar
Précision (erreur totale)
0.25 %
Température de fonctionnement
-25 à 125 °C
Signal de sortie
0-10VDC, 4-20 mA, CANopen
Application
OEM, low cost
Tension d'alimentation
10 Vcc
Classe de Protection
IP65, IP67
Poids
80 à 100 g

Dimensions

Connectique électrique

Connectique hydraulique

  • Raccord de pression
  • Matériau
  • étendue de mesure
  • Signal de sortie
  • Option surpression x5
  • Connectique électrique
  • Afficheur
  • Valve d'arrêt
  • Module d'acquisition
