couplemètre statique faible encombrement

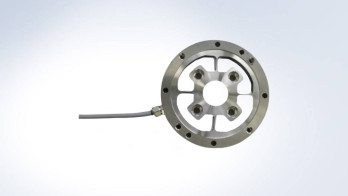

Avec son alésage 25mm et ses 13 mm d'épaisseur, le couplemètre TD110 facilite l'intégration de la mesure de couple lorsque l'espace est limité. Disponible sur des étendues de mesure comprises entre ± 1 Nm et ± 50 Nm, il allie précision (0,1%), robustesse (effort maxi admissible de 500N en radial et axial) et stabilité.

Mécaniquement, il se compose d'une couronne extérieure et d'une couronne intérieure reliées par 4 poutres de cisaillement équipées de jauges de contraintes. Les couronnes extérieure et intérieure ont chacune 4 filetages M6 pour le montage dans l'application. Le signal de sortie est de 1mV/V à la pleine échelle, et la température de fonctionnement de -10 à 85°C (autres plages disponibles en option)
