Ref: DAdx

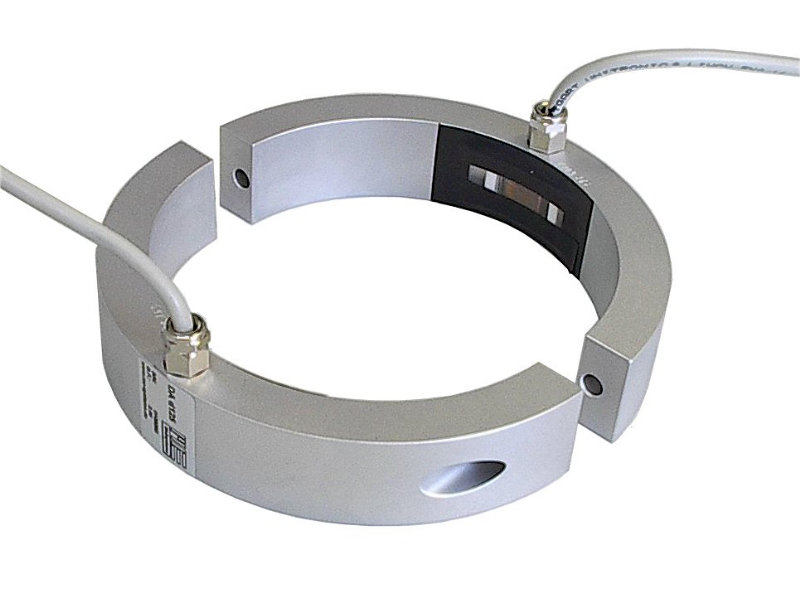

Capteur de déformations annulaire à jauges de contraintes - 1000 µm/m - IP65

Capteur de contraintes pour poutre ou pillier cylindrique
Etendue de mesure : 1000 µm/m
Consiste en 2 demi coques, chacune avec un pont de jauges complet, et appairés.
Installation du pont de jauges par pression + collage.
Application comparable à un collage de jauges
Construction: Aluminium IP65
Sensibilité en température: 0.02 %
Dimensions: réalisation sur mesure, diam 50 à 220 mm;
Signal de sortie: 1.3 mV/V
Sortie: Connecteur M12 5 pins + câble 10 m
Température de fonctionnement: -20 / +85 °C
Tension d'alimentation: 1-10 VDC (5 VDC recommandés)

Présentation

Le capteur à jauges DAdx est une solution fiable et économique pour la mesure haute résolution de forces et de déformation de structures sur des poutres, pilliers ou colonnes. Techniquement identique à l'application directe de jauges de contraintes sur la structure, ce capteur apporte un gain en mise en oeuvre et en stabilité, avec un signal haute résolution et sans dérive.

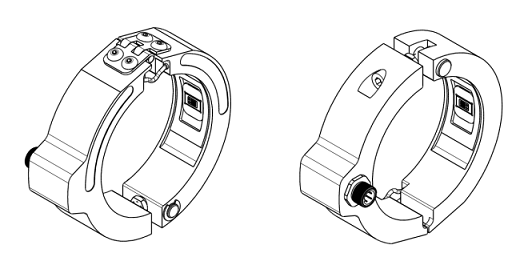

Le capteur consiste en 2 demi coques sur mesure, intégrant chacune un pont complet de jauges de contraintes entièrement câblé puis mise en pression sur le corps d'épreuve par l'action conjointe d'un mécanisme de serrage par vis et de la colle. L'étanchéité est assurée par un joint sur la surface de contact et par l'introduction d'une résine après installation. Pour une utilisation prolongée en extérieur, un joint de silicone pourra être appliqué.

L'étendue de mesure est de 1000µm/m. La mesure est caractérisée par une haute résolution, des effets de dérive très faibles et un temps de réponse faible. Pour répondre aux différents types de mesure (effort, torsion, cisaillement, etc...), 3 types de jauges sont proposées: 10S (FAE4/350 Ohm), 125S ou S120P (FAE4/ 1000 Ohm). Avec la combinaison d'un capteur de contrainte DAdx et d'un amplificateur de mesure GSV-2, les déformations de 1μm/m (correspondant à 0,2N/mm2) peuvent être détectées de manière répétables, si un équilibrage du zéro est effectué périodiquement.

Montage et utilisation

Le DAdx inclut un mécanisme de serrage par vis M6 permettant de positionner le capteur sans perçages supplémentaires. Le collage de la jauge sur le corps d'épreuve est réalisé via le collage du boitier.

Dimensions

L'intégration d'un DAdx dans l'application passe par une phase de conception (BE méca) prenant en compte les dimensions de l'application, le type de mesure à réaliser, ainsi que le niveau de déformation attendu. Le diamètre réalisable est compris entre 50 et 220 mm

Utilisation

La jauge de contrainte est montée en pont complet. La conversion de la déformation en effort est fait en calibration sur l'application. La plage de température de fonctionnement est de -20 à +85°C. La tension d'alimentation est de 5 VDC
