Ref: DRBK - Couplemètre rotatif

Capteur de couple rotatif ±0.5 à ±1000 Nm - low cost - Précision 0,5%

  • Capteur de couple rotatif industriel compact
  • 11 étendues de mesure comprises entre ±0.5 à ±1000 Nm
  • Signal de sortie : ± 5 V et 10 ± 8 mA
  • Précision : 0.5%
  • Sortie connecteur 12-pin
  • Protection à la surcharge : 100%
  • Afficheur (DRBK-A) et sortie régime en option (DRBK-n)
  • Arbre cylindriques lisses
  • Livré avec certificat usine de conformité
  • Certificat d'étalonnage disponible en option
  • Accouplements et câbles en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?
Livrable habituellement sous 4 semaines

Présentation

Les couplemètres de la série DRBK sont utilisés pour de la mesure de couple précise en environnement industriel ou en laboratoire de recherche. 11 versions sont disponibles avec des étendues de mesure comprises entre 0.5 et 1000 Nm. La sortie analogique est amplifiée +/-5 Vcc ou courant (10 ± 8 mA)), permettant de s'affranchir d'un étage de conditionnement de signal.

La transmission du signal entre l'arbre et le stator est sans contact . Cette technologie garantit un allongement de la durée de vie du capteur de couple, et permet un fonctionnement prolongé sans entretien particulier. Un autre bénéfice: l'absence de bruit sur le signal de mesure.

Spécifications

Etendue de mesure 0,5-1 - 2 Nm 5-10-20 Nm 50-100-200 Nm 500-1000 Nm
Signal de sortie ±5V, 4-20mA ±5V, 4-20mA ±5V, 4-20mA ±5V, 4-20mA
Précision ±0,5% ±0,5% ±0,5% ±0,5%
Bande passante [Hz] 0-1kHz 0-1kHz 0-1kHz 0-1kHz
Vitesse de rotation 20000 tr/min 18000 tr/min 16000 tr/min 9000 tr/min
Surcharge admissible 100 % 100 % 100 % 100 %

Installation

Par leur compacité, les couplemètres DRBK sont facilement intégrés dans le banc d'essai.

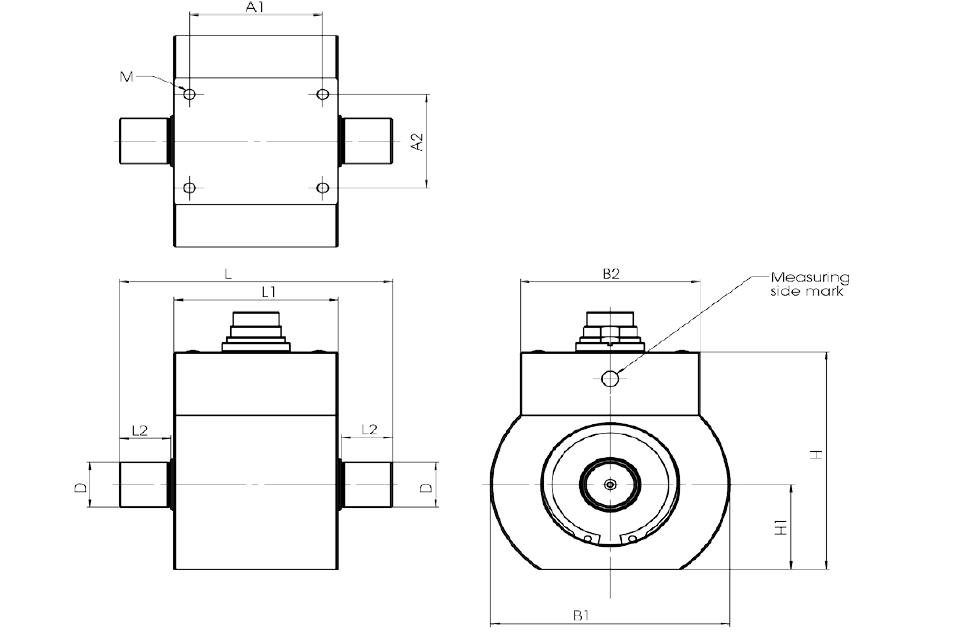

Dimensions

Type 0 I II III
Etendue de mesure 0,5-1 - 2 Nm 5-10-20 Nm 50-100-200 Nm 500-1000 Nm
Dimensions:
L (mm) 66 80 90 120
Ø B1 (mm) 45 70 75 105
B2 (mm) 45 53 53 76
H (mm) 56 72 77,5 97,5
H1 ± 0,05 (mm) 18 28 30 40
Ø D g6 (mm) 6 15 24 40
L1 (mm) 42 48 52 65
L2 (mm) 10 15 18 26
A1 (mm) 33 39 42 50
A2 (mm) 20 31 35 55
M M3 x 5 M4 x 6 M4 x 6 M5 x 10
Poids .: (g) 230 550 850 2450
Vitesse de rotation: tr/min 20000 18000 16000 9000

Accouplements

Des accouplements sont disponibles en option pour permettre l'adaptation mécanique sur l'arbre.

Etendue de mesure 0,5-1 - 2 Nm 5-10-20 Nm 50-100-200 Nm 500-1000 Nm
Accouplement (manuel) MK2/20/40/6/x BKE/20/15/x BKE/200/24/x BKE/1000/40/x

La tension d'alimentation est comprise entre 11,5 et 30 VDC. La température de fonctionnement est de 0 à 60°C. En option : un afficheur (visualisation simultanée du couple et du régime), ainsi qu'une sortie régime, permettant le calcul de la puissance mécanique et du rendement instantané.

Electroniques

Des électroniques sont disponibles pour l'alimentation, et l'exploitation simple et directe du signal de sortie du DRBK.

ValueView GMV2 Value Master Base
Afficheur simple couple seul ou couple + régime. Alimente le couplemètre, affiche la valeur instantanée, pic ou min. 4 alarmes programmable et sortie RS-485 / Protocole ASCII pour le raccordement au PC ou l'automate. Pour la gestion de la vérification d'outillages ou de produits: Affichage numérique des valeurs de couple, vitesse, puissance mécanique et angle. Sauvegarde des valeurs dans la mémoire interne. Interface PC pour génération automatique de rapports. Système de gestion de cycles de test pour PC. Transfert des données par EtherNet. Cycles de test programmable (frottements, puissance, couple de serrage, etc...). Génération automatique de rapports.

Applications

Les couplemètres DRBK sont adaptés à la mesure de couple/rendement:

  • banc de test pour moteurs électriques
  • mesure de rendement de transmissions
  • mesure de couple de frottement
Type de capteur
rotatif
Etendue de mesure couple
0.5 / 1000 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 Nm
Gamme de mesure
0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
10000 rpm
Non linéarité (% PE)
± 0.3 %
Hystérésis
0.3 % FS
Signal de sortie
± 5 VDC, 4-20 mA
Sortie régime
Oui
Tension d'alimentation
10 Vcc
Température de fonctionnement
0 à 60 °C
Connecteur
12pin-connector
Classe de Protection
IP40
Options disponibles
sortie vitesse, Affichage
Connectique
Connecteur M12

Type 0 I II III
Etendue de mesure 0,5-1 - 2 Nm 5-10-20 Nm 50-100-200 Nm 500-1000 Nm
Dimensions:
L (mm) 66 80 90 120
Ø B1 (mm) 45 70 75 105
B2 (mm) 45 53 53 76
H (mm) 56 72 77,5 97,5
H1 ± 0,05 (mm) 18 28 30 40
Ø D g6 (mm) 6 15 24 40
L1 (mm) 42 48 52 65
L2 (mm) 10 15 18 26
A1 (mm) 33 39 42 50
A2 (mm) 20 31 35 55
M M3 x 5 M4 x 6 M4 x 6 M5 x 10
Poids .: (g) 230 550 850 2450
Vitesse de rotation: tr/min 20000 18000 16000 9000
  • Etendue de mesure
  • Sortie régime
  • Afficheur intégré
Etendue de mesure 0,5-1 - 2 Nm 5-10-20 Nm 50-100-200 Nm 500-1000 Nm
Accouplement (manuel) MK2/20/40/6/x BKE/20/15/x BKE/200/24/x BKE/1000/40/x
  • Câble 2.5, 5 ou 10m, fiches volantes, simple-blindage (AK12.2F) ou double-blindage (AK12.2DF)
  • Acquisition de données
  • Convertisseur signal régime --> tension ou courant
