Couplemètre rotatif compact à section hexagonale - ±0-2 à ±0-20 Nm

Etendue de mesure : ±0-2 à ±0-20 Nm
Précision : ± 0,25%
Signal de sortie : ±5 V
Vitesse de rotation maximale : 10000 rpm
Bande passante : 1 kHz
Section hexagonale ¼“
Encombrement optimisé pour visseuses électriques
Protection à la surcharge : 100%
Température de fonctionnement : 0 à 60°C
Transmission du signal optique, sans contact
Sortie angle en option.
Livré avec certificat d'étalonnage

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

DRFSk est un couplemètre rotatif ultra compact conçu pour la vérification de visseuses automatiques. Les interfaces à section hexagonale (¼“ - DIN 3126) permettent le raccordement direct à l'outillage sans accouplement. Disponible en 6 étendues de mesure comprises entre ±2 et ±20Nm, la non-linéarité est inférieure à 0,15%, la sensibilité à la température très faible et la vitesse de rotation maximale de 10000 trs/min.

Une sortie angle peut être ajoutée en option, utile par exemple pour la caractérisation couple/angle d'un outillage, d'une vanne, d'un robinet, etc... La bande passante est de 0-1kHz. La transmission du signal entre l'axe de mesure et le stator est sans contact, apportant l'avantage d'une durée de vie optimisée et d'une minimisation du bruit de mesure.

Spécifications

Etendue de mesure	1 2 5 10 12 15 20 Nm
Section	hexagonale (¼“ - DIN 3126)
Signal de sortie	0 to ± 5 V
Précision	±0,25%
Bande passante [Hz]	0-1000Hz
Température de fonctionnement	0-60°C
Compensation en température	5-45°C
Alimentation	12 VDC
Sortie angle (-w)	360 ppr / 2 signaux en quadrature de phase
Vitesse de rotation	10000 tr/min
Surcharge maxi	30 à 100 % selon étendue de mesure

Montage et installation

Les interfaces à section hexagonale (¼“ - DIN 3126) du DRFSk permettent le raccordement direct à l'outillage sans accouplement. Le couplemètre inclut une électronique d'amplification, permettant l'acquisition du signal de mesure avec une simple carte analogique (± 5 Vcc). Le connecteur 12 pins inclut les pins d'alimentation (12 Vcc) et les différentes sorties analogiques.

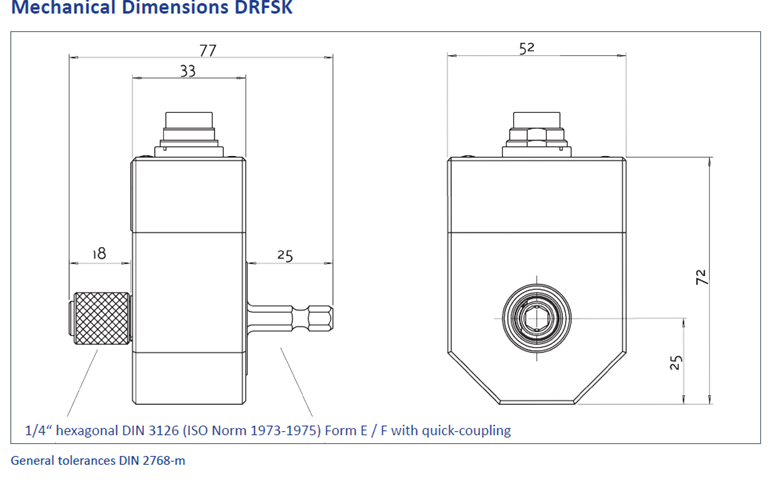

Dimensions

Acquisition

Des électroniques sont disponibles pour l'alimentation, et l'exploitation simple et directe du signal de sortie du DRFSk.

ValueView	GMV2	Value Master Base
