Ref: ECO-x311 Series - 1 à 3 axes

Accéléromètre capacitif industriel ±2g à ±40g - IP67 - low cost - sortie tension / 4-20mA

  • Accéléromètre capacitif industriel durci et économique
  • Etendue de mesure: de ± 2g à ± 40g
  • Bande passante (-3dB) : 0-1500 Hz ou 0-2400 Hz
  • Sortie: ± 2,4VDC ou 4-20 mA
  • Non linéarité: < 0,5% de l'étendue de mesure
  • Alimentation : 5-40 Vcc (version tension) ou 8-25 V (version 4-20 mA)
  • Boîtier hermétique IP67 (version courant) et IP68 (version tension)
  • Tenue aux chocs: jusqu'à ± 10000g
  • Température de fonctionnement : - 20 à + 80 °C (version 4-20 mA) et -20 à +125°C (version tension)
  • Sortie différentielle 4, 6 ou 8 fils longueur 6 m en standard
  • Certificat de calibration inclus

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Description

L'accéléromètre capacitif ECO-x311 allie bonnes performances, robustesse extrême et coût limité. Disponible de 1 à 3 axes, avec des étendues de mesure comprises entre ±2 et ±40g, une réponse fréquentielle atteignant 2,4 kHz, une étanchéité IP67 à IP68 et une large plage de température (jusqu'à -40°C à 125°C), la gamme ECO-x311 est particulièrement adaptée aux applications de surveillance vibratoire en génie civil, éoliennes, transport ou industrie.

Spécifications

Etendue de mesure [±g] ±2g ±4g ±8g ±10g ±20g ±40g
Signal de sortie ± 2,4 V ou 4-20 mA ± 2,4 V ou 4-20 mA ± 2,4 V ou 4-20 mA ± 2,4 V ou 4-20 mA ± 2,4 V ou 4-20 mA ± 2,4 V ou 4-20 mA
Sensibilité version tension 1200 [mV/g] 600 [mV/g] 300 [mV/g] 240 [mV/g] 120 [mV/g] 60 [mV/g]
Sensibilité version courant 4 [mA/g] 2 [mA/g] 1 [mA/g] 0,8 [mA/g] 0,4 [mA/g] 0,2 [mA/g]
Bande passante à ±3 dB 0-1500 [Hz] 0-1500 [Hz] 0-1500 [Hz] 0-2400 [Hz] 0-2400 [Hz] 0-2400 [Hz]
Tension d'alimentation version tension 5-40 [VDC] 5-40 [VDC] 5-40 [VDC] 5-40 [VDC] 5-40 [VDC] 5-40 [VDC]
Tension d'alimentation version 4-20mA 8-25 VDC 8-25 VDC 8-25 VDC 8-25 VDC 8-25 VDC 8-25 VDC
Limite de chocs 5000g 5000g 5000g 10000g 10000g 10000g

Spécifications environnementales:

  • Température de fonctionnement de la version tension : -20 à +125°C (-40 à +125°C sur demande)
  • Température de fonctionnement de la version 4-20 mA : -20 à +80°C
  • étanchéité : version tension : IP68, version 4-20mA : IP67

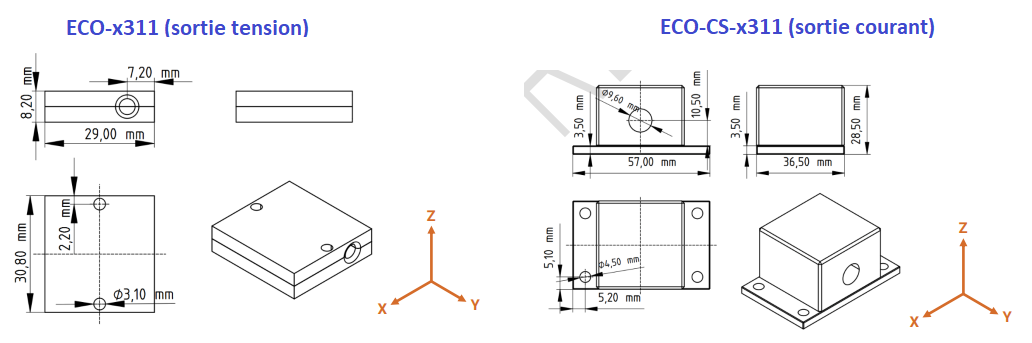

Dimensions

Installation et utilisation

Signal de sortie et installation

L'accéléromètre capacitif ECO-x311 est disponible en 2 versions :

  • la version ECO-x311 livre une tension différentielle de ±2,4 VDC. L'alimentation (5 à 40 VDC) est commune à tous les axes. Le montage se fait par vissage.
  • la version ECO-CS-x311 livre une sortie unipolaire type 4-20mA. L'alimentation (8 à 25 VDC) est commune à tous les axes. Le montage se fait par vissage. La version 4-20 mA offre une meilleure immunité au bruit, notamment sur les grandes longueurs de câble.

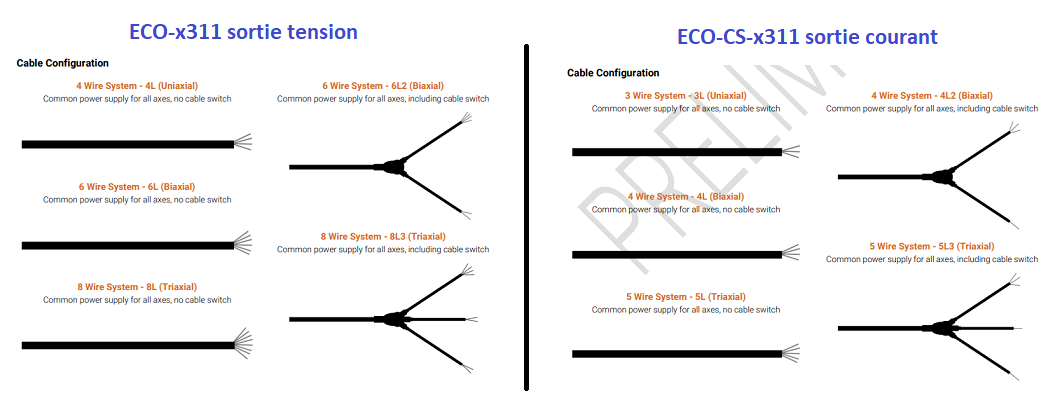

Câblage

Le câble en standard (30 gram/meter; PUR; AWG 30; Diamètre: 4.4mm) est disponible en 4, 6 ou 8 fils (version tension) ou 3,4,5 fils pour la version courant. La longueur standard (6m) peut être ajustée selon les besoins. Un connecteur type LEMO, Jaeger, SUBD, BNC ou autre peut également être ajouté en option. En option également, pour les versions 2 et 3 axes, une disposition des fils en trident pour simplifier la connexion au système d'acquisition.

Acquisition

Les enregistreurs autonomes GL2000, GL980 et GL7000 offrent de 4 à plusieurs dizaines de voies d'enregistrement pour l'acquisition des signaux de mesure jusqu'à 100 kS/s. Des fonctions de post-traitement sont proposées. Les fichiers d'enregistrement sont exportés au format csv, pour analyse sous Excel, Matlab, Python et autres programmes de traitement du signal.

Options

  • Longeur de câble
  • Connectique
  • Calibration ISO 17025

Applications

  • surveillance d'éoliennes
  • ferroviaire
  • surveillance d'ouvrages
  • mesures vibratoires sur machines outils
Nombre de composantes
1 Axe, 2 Axes, 3 Axes
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Sensibilité
2000 / 800 / 400 / 160 / 80 / 40 / 20 / 10 mV/G
Etendue de mesure linéaire
2 / 10 / 4 / 8 / 20 / 40 G
Bande passante (-3 dB)
1000 Hz
Signal de sortie
± 4 VDC, 4-20 mA
Tension d'alimentation
10 Vcc
Connecteur
en option
Classe de Protection
IP67
Matériau
Aluminium
Poids
0.022
Etendue de mesure
0-5 g, 5-50g
Application
Confort / Agrément, Vibratoire

Dimensions

Connectique

  • Version tension : sortie différentielle avec alimentation commune, 4, 6 ou 8 fils
  • Version courant: sortie unipolaire avec alimentation commune, 3, 4 ou 6 fils

  • Longueur de câble personalisée
  • Connecteur personalisé
  • Module TEDS
  • Calibration ISO 17025
  • Module d'acquisition
