Ref: GSV-5A6

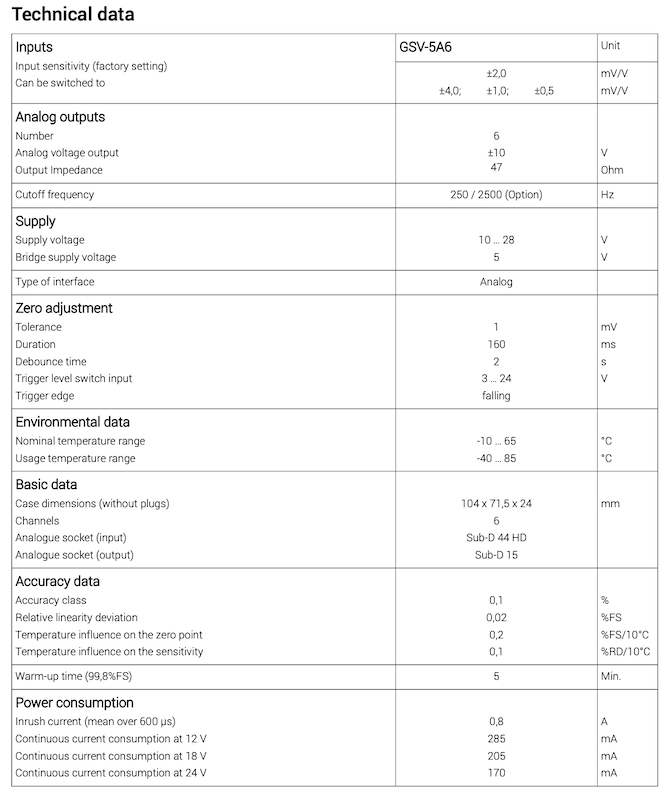

Conditionneur analogique de précision pour capteurs de force / couple - 6 voies

Conditionneur 6 voies pont de jauges (1/4, 1/2 ou complet)
Pour capteur de force 1, 3 axes ou 6 axes, capteurs de couple
sortie: +/-10v OU 4-20 mA
Tare : 0VDC ou 12 mA
Connectique: entrée: 1 x SUB-D44, sortie, tare, shunt: SUB-D15, Alim : 1 x M8

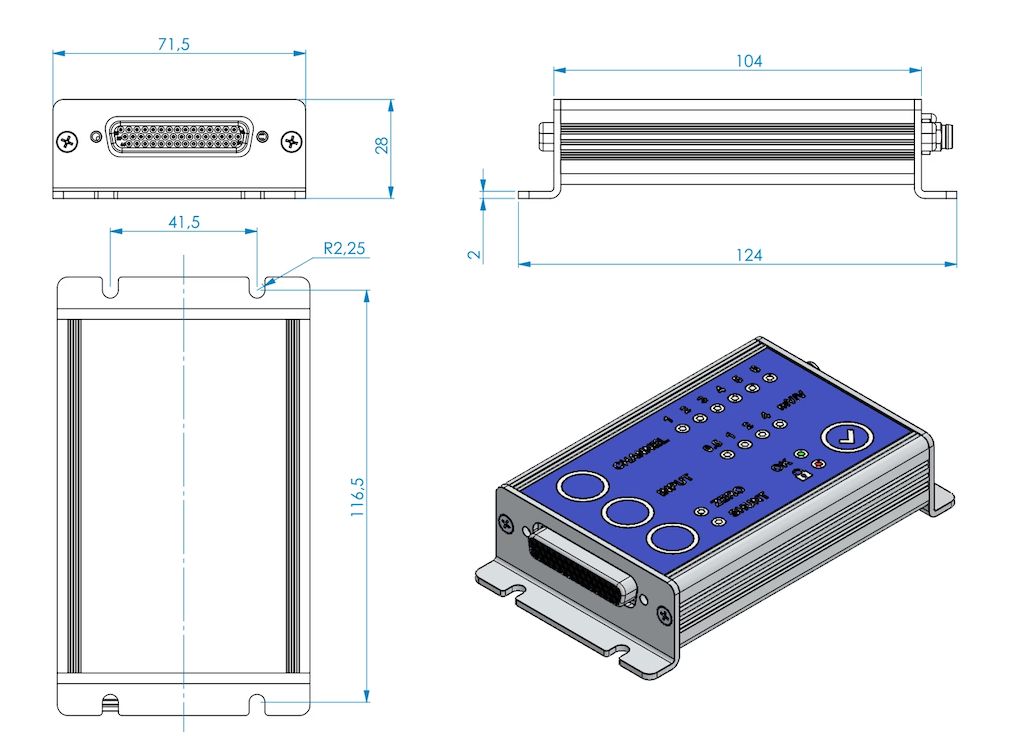

dimensions: 107 mm x 75 mm x 28 mm
Sensibilité: 0.5, 1, 2 ou 4 mV/V configurable par voie
Filtre entrée: 250 Hz ou 2,5kHz
Alimentation: 10 à 28 vdc (alimentation secteur incluse)
Fonction shunt incluse

Habituellement livrable sous 1 à 4 semaines

Conditionneur analogique 6 voies ponts de jauges

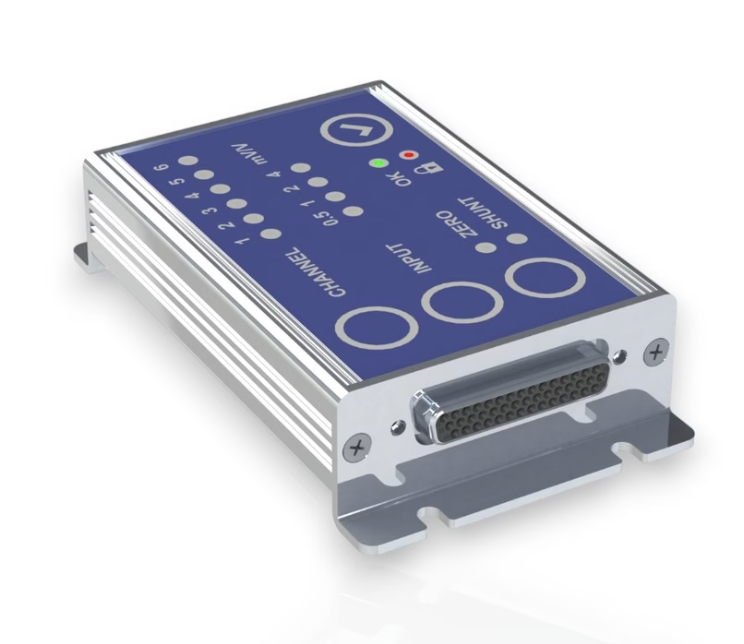

Le GSV-5A6 est un module de conditionnement compact pour ponts de jauges (1/4, 1/2 ou pont complet). Les signaux de sortie analogiques (tension +/-10 vdc ou 4-20 mA) peuvent ensuite être transmis sur de longues distances sans perte d'information, et l'acquisition se fait via une simple carte pour entrées analogiques.

Les 6 voies analogiques sont paramétrables individuellement: capteur de force ou de couple à jauge de contrainte (pont complet, demi ou quart de pont, sensibilité: 0.5, 1, 2 ou 4 mV/V).

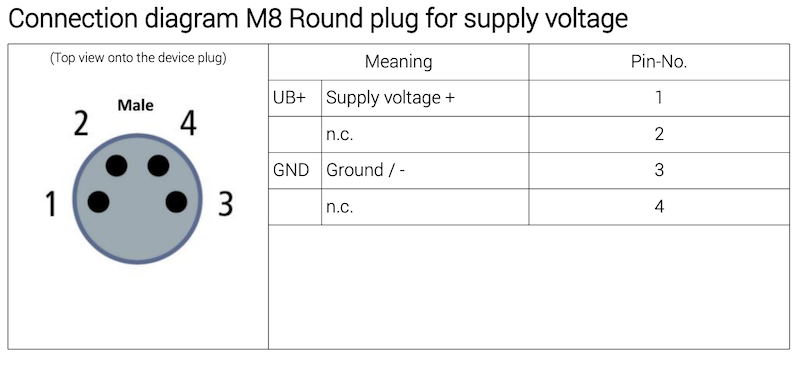

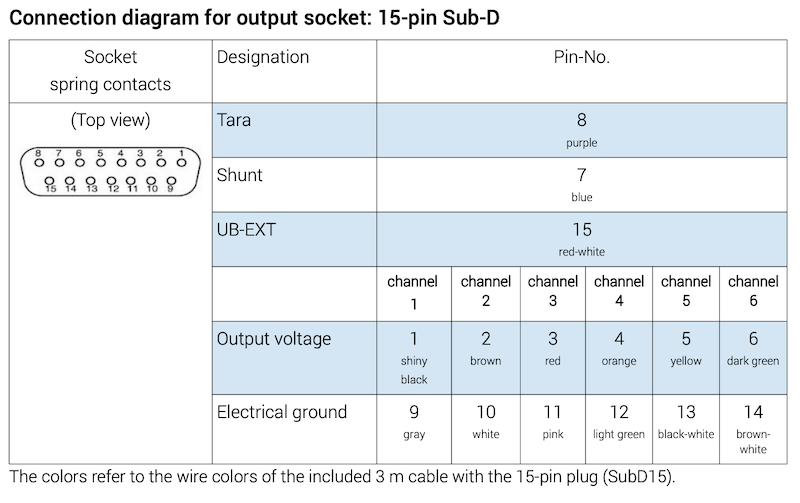

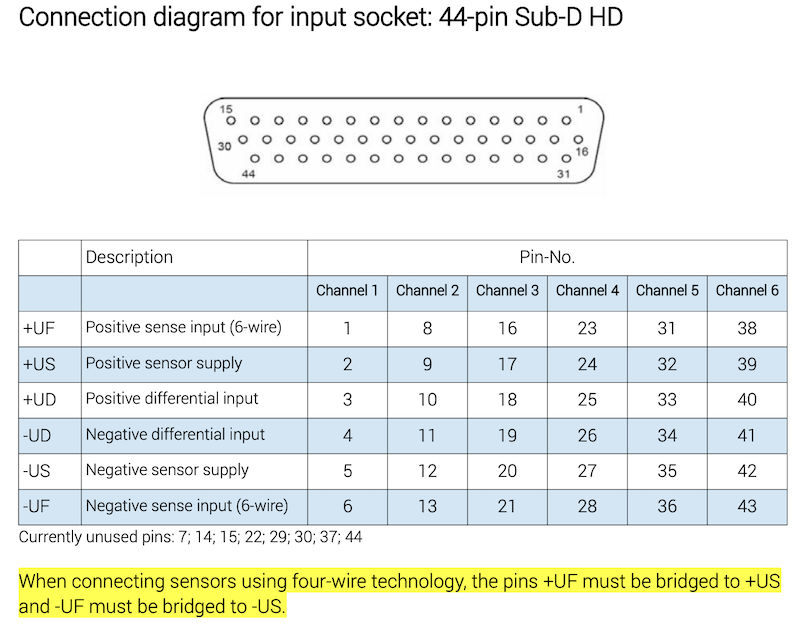

Les capteurs sont connectés au GSV-5A6 via un connecteur SUB-D44 la connectique de sortie est un connecteur SUB-D15. Le module est alimenté en 10-28VDC (connecteur M8).
