Ref: GSV-6BT M8

Enregistreur autonome haute vitesse 7 entrées analogiques

Enregistreur autonome miniature
Enregistrement sur Carte Micro-SD ou transfert à la volée sans fil via Bluetooth vers PC Windows
7 Entrées analogiques : jauges pont complet, 1/2 pont, 1/4 de pont, PT1000, entrée 0-5V ou 0-10V, 1 voie codeur incrémental
Echantillonnage: de 10 Hz jusqu'à 500 Hz (6 voies) / 3kHz pour 1 voie.
Enregistrement continu, périodique, ou sur trigger
Résolution : 16 bits
Alimentation: batteries Li-Ion, circuit de charge intégré 4,5 – 5,5V 0,5A
Configuration depuis logiciel PC + connection Bluetooth 4.0
Fichier enregistrement : format CSV
Boîtier IP66, dimensions: 152 x 97 x 61 mm

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

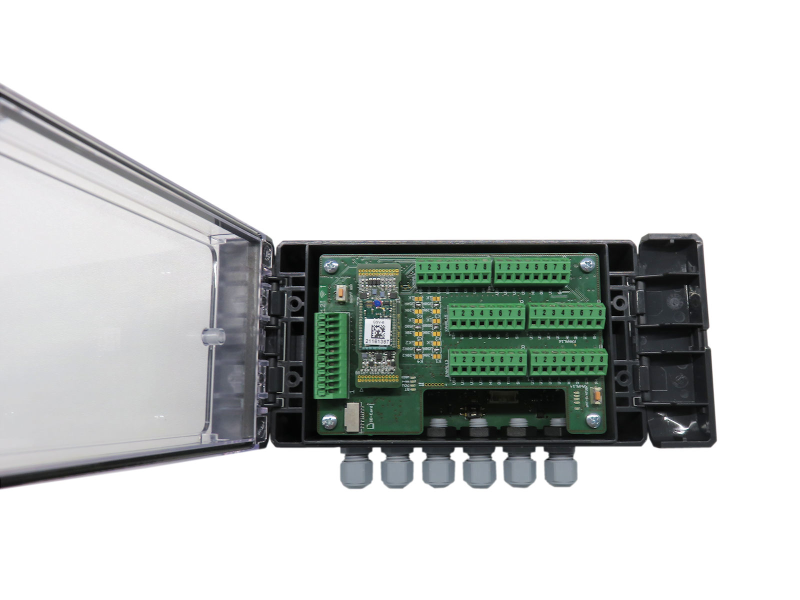

Le GSV-6BT M8 est un module d'acquisition permettant l'enregistrement de données de mesure analogiques (jusqu'à 6 voies) sur carte micro-SD ou sans fil vers un PC (liaison Bluetooth). 4 modes d'enregistrements sont proposés : continu, périodique, sur déclenchement externe, ou sur seuil. Le module offre 4 alarmes programmables, et les fichiers d'enregistrement peuvent être téléchargés à distance en bluetooth. Une horloge temps réel permet l'horodatage des mesures.

Spécifications

Paramètre	Valeur
Voies d'entrées	7
Type d'entrées	Voie 1 : pont de jauges complet, Voie 2 à 6: Pont de jauges 1/4, 1/2 ou pont complet, 0-5V, 0-10V, RTD Voie 7: codeur angulaire
TEDS	Sur la voie 1 uniquement
Enregistrement	Sur carte SD ou à la volée sans fil via Bluetooth
Vitesse d'acquisition	1 voie : jusquà 3kHz, 6 voies : jusqu'à 500 Hz
Résolution	16 bit
Alimentation	via batterie intégrée 2,6 Ah, rechargeable via alimentation secteur
Connectique	M8 ou presse-étoupes
Capacité Micro SD Card	jusqu'à 32 Gb
Logiciel d'acquisition	GSVmulti inclus
Excitation des capteurs	3,3 VDC
Bluetooth	Version 4.0 LE
Modes enregistrement	continu, périodique, sur trigger externe, sur seuil
Horodatage des données	oui via horloge interne
Entrées digitales	4 entrées TOR pour la gestion des triggers, des alarmes, ou la synchronisation de plusieurs modules
Dimensions	152 x 97 x 61

La connection Bluetooth est compatible avec les modes:

BT Classic with Serial Port Profile (SPP), pour une transmission continue vers le PC d'acquisition
BT LowEnergy (LE), qui peut être notamment utilisée avec un smartphone.

Enregistreur autonome pour surveillance d'ouvrages

Le GSV-6BT M8 est particulièrement intéressant pour des applications de surveillances d'ouvrages (ponts, bâtiments, sites, chantiers, etc...). Les voies analogiques et les fréquences d'acqusition permettent d'y raccorder un large choix de capteurs : déplacement, force, couple, accélération, fissuromètres, inclinomètres, etc... Une gestion automatique des fichiers d'enregistrement ainsi que l'utilisation d'un routeur cellulaire avec connectivité Bluetooth rend l'accès aux fichiers d'entregistrements instantané, dans une configuration sécurisée.

Communication, Logiciel

Le logiciel d'acquisition windows GSVmulti inclus avec le GSV-6BT M8 paramétrage du module GSV-6BT M8 se peut être utilisé avec le logiciel gratuit d'acquisition GSVmulti, en créant dans un 1er temps un port COM virtuel sur le PC (driver fourni).

Un SDK est également disponible pour un développement d'application sous C, C++, ou Labview (Windows function library (MEGSV8w32.dll) with annotated C header a library with wrapper VIs for this DLL.)
