Ref: HX Series

Capteur de déplacement à câble - IP65/68 - 50 mm à 50 m - Sortie analogique

Capteur de déplacement/vitesse à câble
Etendues de mesure de 50mm à 50m
IP65 ou IP68
Signal de sortie: Tension, courant, TTL
Non-linéarité: 0.10 à 0,25% PE
Répétabilité: 0.015% de l'étendue de mesure
Zero et gain réglables sur certains modèles
Sortie vitesse de câble en option
Construction: Thermoplastique + Aluminium et Acier inox

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

La série de capteurs de déplacement à câble HX est la solution la plus robuste de la gamme de capteurs à câble pour la mesure de la position linéaire et / ou de la vitesse linéaire. Etanches en standard IP65, IP68 en option, les capteurs HX avec leur conception en acier inoxydables sont adaptés aux environnements les plus sévères (humidité, poussière, température, vibration).

La série HX, très large, est disponible avec 30 étendues de mesure comprises entre 50 mm et 50 m, et 7 types de signal de sortie analogiques (ratiométrique, circuit en pont, 4-20 mA, 0 à 5 ou 0 à 10 VCC, ± 10 VCC, ± 5 VCC) ou numérique (TTL en quadrature). Le gain et l'offset sont réglables sur certains modèles. Certains modèles fournissent également une mesure de la vitesse linéaire.

Spécifications

	[HX-PA]	[HX-PB]	[HX-P420]	[HX-P510]	[ HX-EP]	[ HX-V]	[HX-VP]
Version	Standart	Réglage zéro-gain	Sortie 4-20 mA	Sortie Amplifié	Sortie codeur Q	Sortie vitesse	Vitesse + déplacement
étendue de mesure	50 mm à 50,8 m	50 mm à 50,8 m	50 mm à 50,8 m	50 mm à 50,8 m	250 mm à 2,5 m	50mm à 2.5 m	50 mm à 50,8 m
Principe de mesure	Potentiomètre	Potentiomètre	Potentiomètre	Potentiomètre	Codeur angulaire	Tachomètre	Tacho + Potentiomètre
Résolution	infinie	infinie	infinie	infinie	20 à 300µm	Infinie	infinie
non-linéarité	±0.15 à ±0,25%	±0.15% à ±0,25%	±0.15 à ±0,30%	±0.15% à ±0,30%	±0,03%	±0.1	± 0,25%
Alimentation	1 - 30 VDC	1 - 30 VDC	9 to 35 VDC	9 to 35 VDC	+5 Vcc ou 8-28 Vcc	30 Vcc ou Vac	30 Vcc ou Vac
Signal de sortie	92-98% de l'alimentation	0-18% de l'alimentation	4-20 mA	0-5, +/-5, 0-10, +/- 10 VDC	2 créneaux TTL en quadrature	78 à 71 mV/cm/s	78 à 71 mV/cm/s
Gain / zero réglable	NON	OUI	OUI	OUI	OUI	OUI	OUI

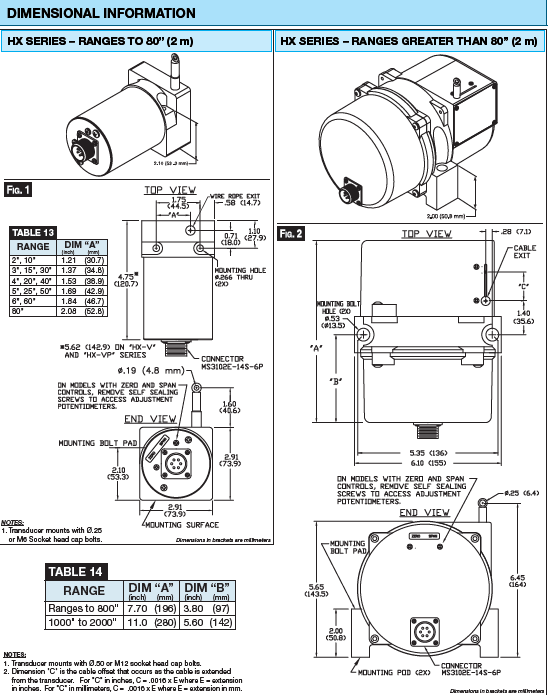

Installation

Le câble est directement ou indirectement lié au déplacement à mesurer ce qui permet un déplacement non normal ou non linéaire. La mesure peut être déportée par des extensions de câble. Le corps du capteur et le câble sont fixés sur la partie fixe ou mobile de la mesure. Le connecteur du HX est composé de câbles entremêlés et protégé par une couche d'uréthane renforcée. Les composants électriques sont scellés selon l'indice de protection IP-65, une étanchéité IP-68 est disponible en option. Dans sa version IP-68, le boîtier du HX est en acier et en plastique résistant à la corrosion.

Applications

Les capteurs HX sont recommandés pour :

les applications dynamiques
les essais statiques de laboratoire
les applications en milieu difficile
toute autre application industrielle avec des contraintes d'encombrement

Technologie: Capteur à câble
Etendue de mesure: ±51 à ±250 mm, ± 251 à ±2 m, ≥ ±2m
Non-répétabilité: 0.015 % FS
Non linéarité (% PE): ± 0.15 , 0.2 , 0.3 %
Signal de sortie: 0-5 VDC, 0-10VDC, ± 5 VDC, ± 10 VDC, 4-20 mA, Codeur incrémental
Sortie analogique: 0-10 VDC, 0-5 VDC, 4-20 mA, ± 10 VDC, Codeur Incrémental
Classe de Protection: IP65, IP68
Tension d'alimentation: 10 Vcc
Poids: 0.9
Matériau: Plastique

Type d'option	Spécifications disponibles
Etendue de mesure	50mm / 70mm / 96mm / 120mm / 250mm / 390mm / 500mm / 640mm / 750mm / 1mm / 1,25m / 1,5m / 2m / 3m / 3,8m / 5m / 6,3m / 7,5m / 8,8m / 10m, 12,5m / 15,2m / 20,3m
Prestations	Calibration / Câblage
Classe de protection IP	IP 68 : étanche, submersible, résiste à la corrosion, protection contre les débris, résistance vibratoire (15G - max 0,1 sec.) et aux choics (50G)
Matériaux	Câble en acier inoxydable dans une gaine en nylon
Longueur du câble électrique	0,3m à 7m
Connecteur câble application (Mating)	Livré sans ou avec
Modifications / Ajouts	Réduction ou Augmentation de la tension à câble / Essuie glasse
Type d'accroche du câble	Anneau percé / Attaches
