Ref: ICPA
Capteur de compression - 0-2 à 0-1000 tonnes - IP67
- Capteur de force de compression type colonne
- Etendue de mesure: 2, 5, 10, 25, 50, 100, 200, 300, 500, 750, 1000 tonnes
- Classe de précision: 0.5 % PE
- Transmission de force: bouton de charge
- Connectique: 5m cable
- Matériau: Acier inox IP67
- Faible encombrement
- Fourni avec relevé de sensibilité
- Certificat de calibration en option
- Poids: 1 à 220 kgs
?
Présentation
Le capteur de compression haute capacité ICPA mesure les efforts en compression jusau'à 1000 tonnes, avec une précision de l'ordre de 0.5 %, Le corps du capteur en acier inoxydable IP67 est conçu pour une utilisation en conditions sévères (température, vibrations, poussière, humidité).

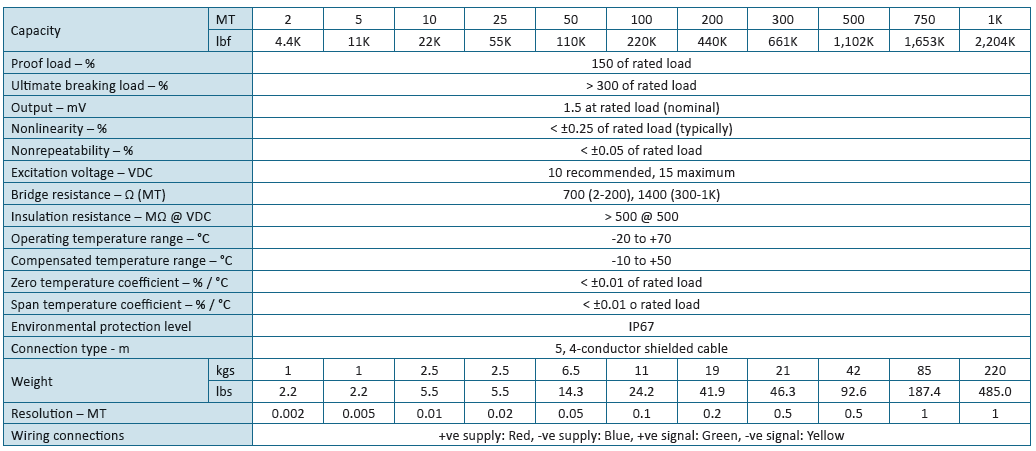

Spécifications

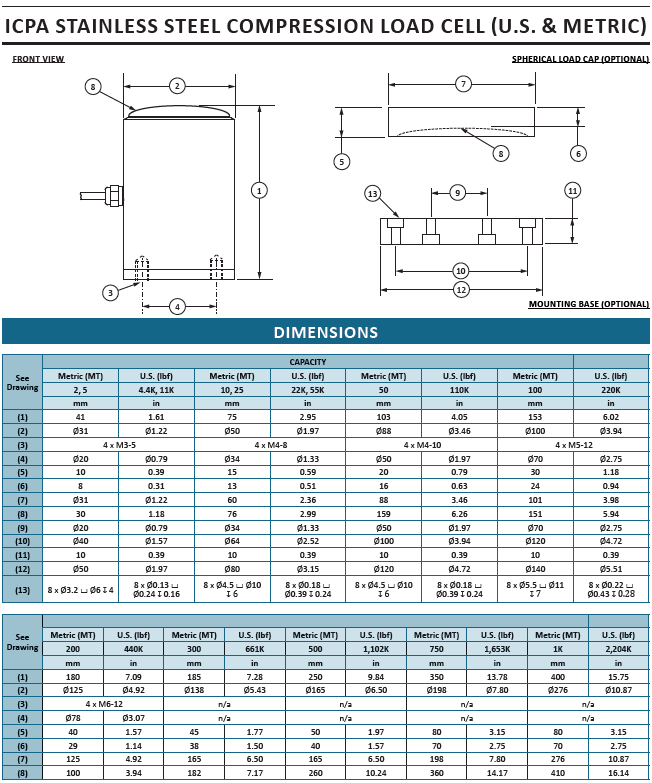

Dimensions
Conditionnement
Le capteur de compression ICPA est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:
| Afficheur | Afficheur | Conditionneur analogique | Conditionneur analogique | Conditionneur analogique | Conditionneur analogique | Module d'acquisition | |
|---|---|---|---|---|---|---|---|
| GSV-2TSDI | MICRA-M | PMI-520AJ | GSV-1A | GSV-6K | GSV-6L | GSV-3USB | |
 |
 |
 |
 |
 |
 |
 |
|
| Afficheur 24 bits avec fonction acquisition | Afficheur simple | Afficheur numérique haute précision 1 ou 2 voies | Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA | Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA | Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA | Module d'acquisition USB |
Les applications
- Étalonnage de presses hydrauliques
- Mesure de la force des pieux
- Essai d'épreuve structurelle
- Pesage du centre de gravité (module)
- Mesure de la force des vérins
- Type de capteur
- Bouton compression
- Etendue de mesure Fz
- 60000 , 130000 , 280000 , 600000 , 1300000 , 2800000
- Précision (erreur totale)
- ≤ 0.1 %
- Non linéarité (% PE)
- ± 0.01 %
- Non-répétabilité
- 0.01 % FS
- Compensation en température
- -10 à 60 °C
- Température de fonctionnement
- -10 à 70 °C
- Sensibilité au Zéro
- 0.0056 %PE/°C
- Sensibilité du gain
- 0.005 %/°C
- Sortie analogique
- non-amplifié
- Signal de sortie
- 2 mV/V
- Résistance du pont
- 275 Ω
- Tension d'alimentation
- 10 Vcc
- Connectique
- 10m cable
- Direction de mesure
- Compression
- Déflection Fz
- 1.24 mm
- Surcharge
- 150 %PE
- Matériau
- Acier Inoxydable
- Classe de Protection
- IP65
- Poids
- 5.6kg
- Plage d'effort à mesurer
- 5kN - 250 kN, > 250 kN, > 1 MN
- Application
- Haute Précision
ICPA-Stainless-Steel-Compression-Only-Load-Cell.pdf
Dimensions
- Câblage et connectique
- Certificat de calibration
- Conditionnement du signal
- Système d'acquisition
