Ref: KD12s- ±20N

Capteur de force en S ultraminiature | ±20N | 12 x 12 x 6 mm

Etendues de mesure : ±20N
Précision 0.1% - Non-linéarité : 0.02%
Signal de sortie: 0.5-1 mV/V
Utilisation : traction/compression
Dimensions: 12 x 12 x 6 mm;
Transmission de l'effort : 2 taraudages M2,5
Protection à la surcharge : 300%
Contruction : titane IP65
Température de fonctionnement : -20 à 85°C (en option -20 à 150°C)
Fréquence de résonnance : 5kHz
Connectique : Câble 2 m 4 fils - PUR ou TEFLON

2-6 semaines

Présentation

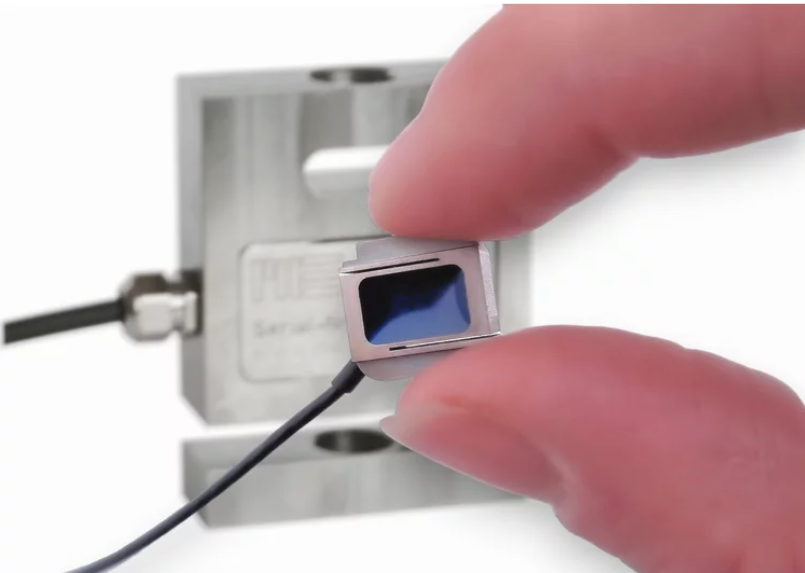

Le capteur de force en S KD12s est le plus petit capteur de la gamme et probablement l'un des plus compacts au monde. Il permet la mesure d'efforts en traction/compression de quelques mN jusqu'à 20N dans un encombrement ultra miniature (12 x 12 x 6mm seulement). La précision de mesure est de 0,1% de la pleine échelle pour une sensibilité de 0,5 à 1 mV/V. La protection de surcharge est de 3 fois l'étendue de mesure.

L'application de l'effort est réalisée via 2 filetages M2.5 de part et d'autre du capteur, et déplace les deux brides parallèllement. Le capteur KD12s est fourni avec un câble de 2m, et la plage de température de fonctionnement est de -20 à +85°C. Une version avec câble Teflon est utilisable jusqu'à 150°C.

Dimensions

Conditionnement et acquisition

Le capteur en S KD12s est alimenté en 1 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6K	GSV-6L

Afficheur numérique haute précision 1 ou 2 voies	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple

Applications

Processus tactile en microélectronique
Processus tactile en optique
Chirurgie mini-invasive
Microrobotique
Pesée

Type de capteur: Capteurs en S
Etendue de mesure Fz: ±20N
Moment max: 2 Nm
Précision (erreur totale): ≤ 0.1 %
Non linéarité (% PE): ± 0.02 %
Hystérésis: 0.02 % FS
Non-répétabilité: 0.1 % FS
Compensation en température: -10 à 70 °C
Température de fonctionnement: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 0.5 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 2.5 - 5 VDC
Connectique: Câble STC-31V-4 2m 4 fils open
Direction de mesure: Traction + Comp.
Déflection Fz: 0.075 mm
Surcharge: 200 %PE
Construction: Aluminium (2/10/20N) ou Acier Inox (>50N)
Classe de Protection: IP65
Poids: 0.012
Plage d'effort à mesurer: ⩽ 250 N
Application: Haute Précision, OEM, Miniature

Datasheet-KD12s_PMi_FR.pdf

Dimensions

Connectique

Câble STC-32T-4 3m 4 fils open

Borne	Description	Couleur du fil
+Us	Alimentation +	Rouge
-Us	Alimentation -	Noir
+Ud	Sortie +	Vert
-Ud	Sortie -	Blanc
	blindage	transparent

Convention

Traction : signal positif

Options de configuration

Calibration en traction et/ou compression
Longueur de câble
Connecteur spécifique
Version haute température
Calibration ISO 17025
