Ref: KM30z - ⌀30 - IP67

Capteur traction miniature à embouts filetés - ±1kN à ±50kN - IP67

Etendue de mesure: ±1kN, ±2kN,±5kN, ±10kN, ±20 kN, ±50kN
Transmission de l'effort : 2 filetages M12, M16 ou M20 x 25 mm
classe de précision: 0,5 % (0,1% en option);
dimensions: Ø30 mm x 90 mm;
Signal de sortie: 1 mV/V
Calibration: Traction et compression
Protection Class: IP 67
Construction: Aluminium ou Acier inoxydable
Alimentation du pont: 1...10V (5V conseillé)
Température de fonctionnement : -10 à 85°C

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

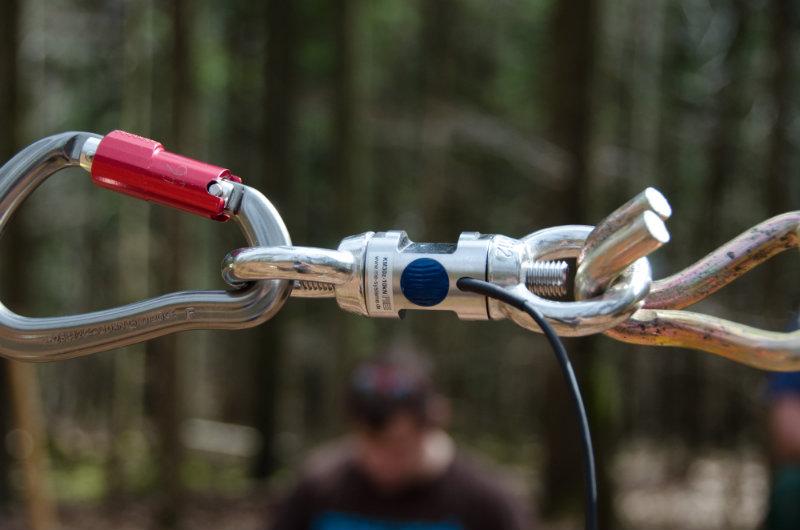

KM30z est un capteur de force miniature développé pour l'intégration d'une mesure de traction dans une machine, un banc, un treuil, etc.... L'installation du capteur et l'application de l'effort axial à mesurer se font via 2 filetages M12 à M20 selon l'étendue de mesure. Le montage devra s'assurer de l'absence d'efforts transverses ou de couples de flexion.

La mesure est en traction/compression sur des efforts maximaux de 50 kN. La précision de mesure est de 0,5% (0,1% en option). 6 étendues de mesure sont disponibles: ±1kN, ±2kN, ±5kN, ±10kN, ±20kN et ±50kN

Le capteur KM30z est conçu pour une utilisation en environnement industriel sévère. Plage de température de fonctionnement étendue (-10 à +85°C), corps en acier inoxydable étanche IP67, conception ultra-rigide assurant une bande passante et une tenue aux vibrations élevées (fréquence de résonnance: 5 kHz).

Acquisition

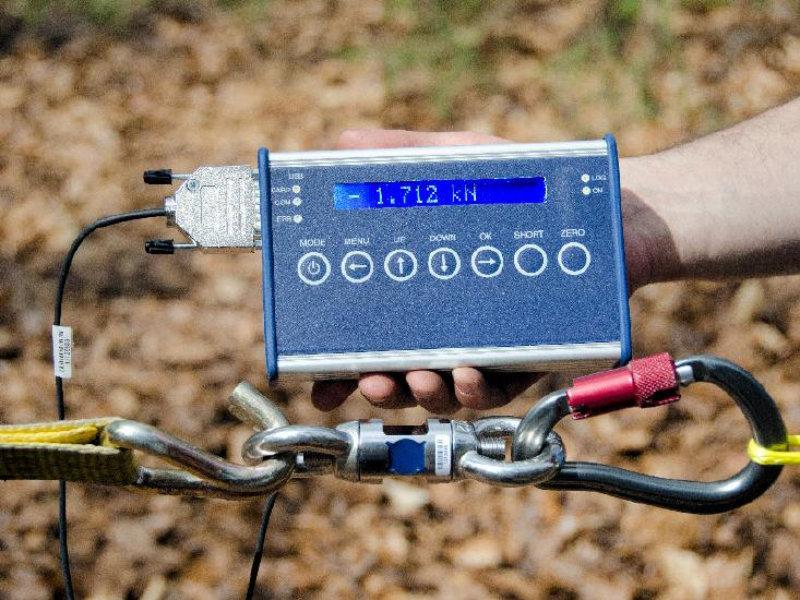

Le capteur est livré avec un câble de 3m. Le signal de sortie est non amplifié (1 mV/V). La chaîne de mesure peut-être complétée par un conditionneur ou un module d'acquisition:

Modèle	GSV-1A	GSV-6K	GSV-1H	GSV-6L	GSV-3USB	GSV-2TSDI
Type	Conditionneur IP66	Connditionneur en ligne	Conditionneur Rail-DIN	Conditionneur PCB	Module d'acquisition	Conditionneur de table avec afficheur
Signal de sortie	+/-10v ou 4-20mA ou 12±8mA	0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA	+/-10v ou 4-20 mA	0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA	USB (PC)	-5/+5 VDC, 0-10VDC ou 4-20 mA + USB / RS-232
Format
