Ref: KR80 - 0,25 à 10t - Ø 80mm

Capteur de force de compression 250kg à 10 tonnes - Précision 0,02%

  • Capteur de force de compression de précicision
  • Étendue de mesure: 0.25t, 0.5t, 1t, 2t, 3.5t, 5t, 10t;
  • Ø 80mm x 25mm à Ø 95mm x 35mm
  • Classe de précision: 0,02 %
  • Calibration: jusqu'à C6 selon le standard OIML R60
  • Application de l'effort: Bouton de charge, R100, Ø 18,9 x 25mm
  • Signal de sortie: 2 mV/V
  • Protection à la surcharge: 300 % PE
  • Connectique: Câble 3 ou 5 m Unitronic FD CP Plus / 4x0,14;
  • Montage : 3 vis M6
  • Matériau: Acier inoxydable IP66

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation - Installation

Le capteur de compression à jauges de contraintes KR80 permet la mesure de charges jusqu'à 10 tonnes avec une précision de 0,02% dans un encombrement réduit (Ø 80mm à 95mm). Disponible en 7 étendues de mesure (0-0,25t, 0-5t, 0-1t, 0-2t, 0-3.5t, 0-5t, 0-10t), il peut être livré étalonné jusqu'à C6 selon le standard OIML R60

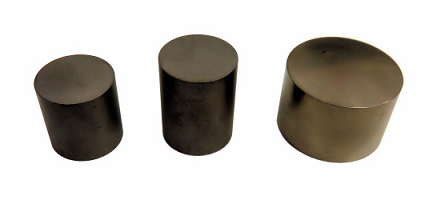

L'introduction de l'effort est réalisée via un bouton de charge légèrement sphérique (R100mm) de 19 à 28mm de diamètre à insérer dans le trou central.

Le capteur KR80 est en acier inoxydable étanche IP66, la plage de température de fonctionnement de -30 à +70°C, et est compensé en température entre -10 et +40°C. Un câble de 3m et 4 fils est fourni pour l'alimentation du capteur ( 5VDC) et le signal de sortie (non amplifié)

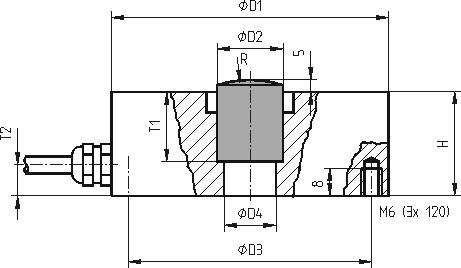

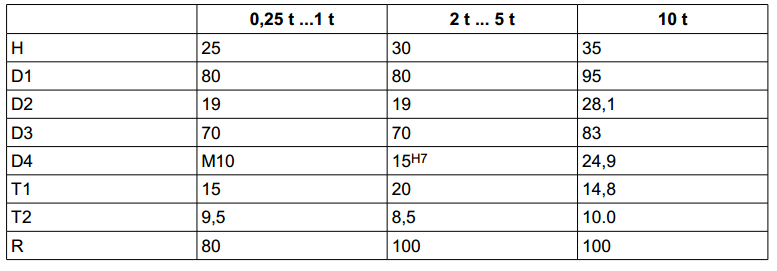

Dimensions

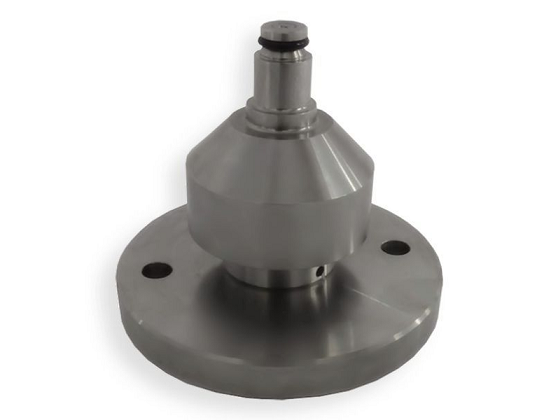

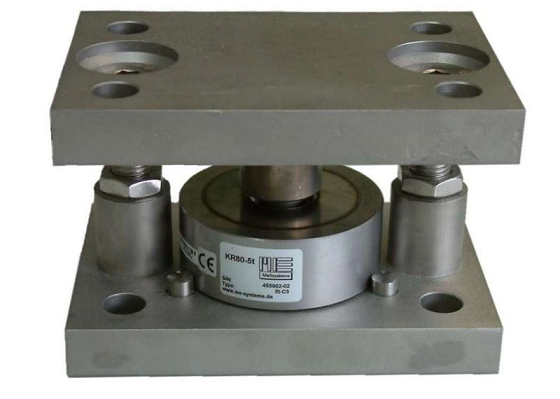

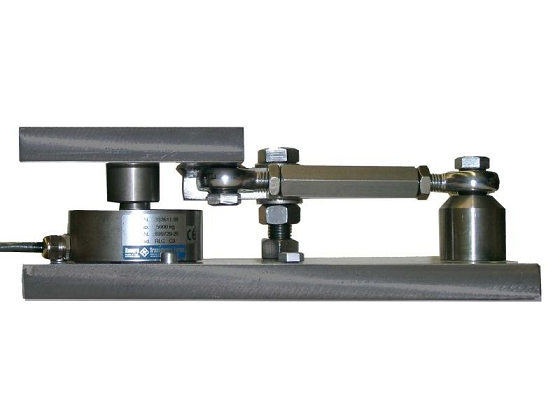

Installation

Plusieurs accessoires sont disponibles pour faciliter l'intégration dans l'application.

150 x 100 x 80mm, 4x 14mm, acier pied hauteur réglable

Conditionnement et acquisition

Type Conditionneur IP66 monovoie Connditionneur en ligne Conditionneur Rail-DIN Boîtier de jonction Module d'acquisition Conditionneur de table avec afficheur Afficheur simple
Modèle GSV-1A GSV-6K GSV-1H ou PMI-520AJ GSV-15KL4 (Boîtier sommateur) GSV-3USB (1 voie) ou GSV-1A4 (4 voies) GSV-2TSDI MICRA-M
Signal de sortie +/-10v ou 4-20mA ou 12±8mA 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA +/-10v ou 4-20 mA +/-10v ou 4-20mA ou 12±8mA USB (PC) -5/+5 VDC, 0-10VDC ou 4-20 mA + USB / RS-232 tension / relais / série ou Ethernet
Format

Applications

  • Mesure de force de contact
  • Instrumentation de machines outils
  • Mesure d'effort d'assemblage
  • Instrumentation de poignée
  • Surveillance de process
  • Mesure de force d'écrasement
  • Robotique
Type de capteur
Bouton compression
Etendue de mesure Fz
2500N , 5000N , 10000N , 20000N , 35000N , 50000N , 100000N
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-10 à 40 °C
Température de fonctionnement
-30 à 70 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
2.5 - 5 VDC
Connectique
3 m Unitronic FD CP Plus / 4x0,14
Direction de mesure
Compression, Flexion
Déflection Fz
0.07 mm
Surcharge
150 %PE
Matériau
Acier Inoxydable
Construction
Acier inoxydable
Classe de Protection
IP66
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision, OEM

Dimensions

Connectique

3 m Unitronic FD CP Plus / 4x0,14

Borne Description Couleur du fil
+Us Alimentation + Marron
-Us Alimentation - Blanc
+Ud Sortie + Vert
-Ud Sortie - Jaune

Options de configuration

  • Étendue de mesure
  • Connectique et cablage

Conditionneur / Afficheur

Module d'acquisition
