Ref: KS575 - Effort palier

Capteur effort palier à double flexion | ±50kN et ±100kN

Capteur de force à double poutre de flexion
Pour la mesure de l'effort exercé sur le palier à semelle 2 trous
Arbre de diamètre 80mm - entraxe de fixation : 350 ou 380 mm
Etendues de mesure : ±50kN, ±100kN
Précision : 0.1 % de la pleine échelle
Protection à la surcharge : 150%
dimensions: 575mm x 70mm x 63mm;
Introduction de l'effort : 3x taraudages M24x3, 2x perçages 27;
Sortie : 1 mV / V
Alimentation : 10 Vcc max
Sortie câble 5 m cable 2x2x0,25/PUR;
tool steel, zinc-plated IP65
Temperature de fonctionneement : -10 à 85°C

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

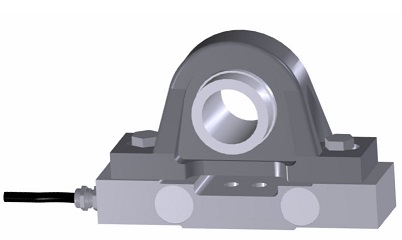

Le capteur de force à jauges de contraintes KS575 est conçu pour la mesure d'efforts sur les paliers à semelle 2 trous jusqu'à +/- 100kN. Le KS575 est fixé au bâti à l'aide de 2 trous traversants diamètre 27. La transmission de l'effort depuis la fixation du palier est réalisée via 3 taraudages M24x3. La mesure de force est déterminée par la flexion du capteur sous la charge.

Le KS575 est en acier IP65. La température de fonctionnement nominale, de -10 à 85°C. Grâce à sa conception en double poutre, le capteur de force KS575 offre une tolérance aux efforts transverses élevée. Les étendues de mesure disponibles sont: ±10kN, ±20kN, ±50kN. La précision est de 0,1% pour une sensibilité nominale de 1 mV / V. La connectique consiste en un câble de sortie, 5m, 4 fils.

Les dimensions du capteur sont alignées sur les dimensions des paliers à semelle auto-aligneurs INA.

Spécifications

Etendue de mesure	±50kN, ±100kN
Précision	0,1 %
Non-linéarité	0,1 %
Dimensions	420 x 80 x 40mm
Signal de sortie	1 mV/V
Entraxe	350 ou 380 mm

Conditionnement et acquisition

Le capteur de force KS575 est alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un Afficheur, un conditionneur . ou un module d'acquisition.
