Ref: LCB120 - 10 à 500 kg

Capteur de pesage IP66 - 0-10 à 0-500 kg - Précision 0.02%

Capteur de pesage à appui central
Capacités :10kg, 20kg, 50kg, 100kg, 200kg, 350kg, 500kg
Classe de précision : C3
Erreur combinée: 0.02% de l'étendue de mesure
Protection à la surcharge : 300%
dimensions: 120 mm x 40 mm x 22 mm;
Introduction de l'effort : 4 x perçages 8,2;
Sortie : 2 mV / V
Alimentation : 1-10 Vcc
Sortie câble 3m STC-31V-4;
Acier IP66 durci
Temperature de fonctionnement : -40 à 70°C
Compensation de température -10°/+40°C

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de pesage à jauges de contraintes LCB120 est conçu pour la mesure de charges jusqu'à 500 kg. Le LCB120 est fixé au bâti à l'aide de 2 trous traversants ø8,2. La transmission de l'effort est réalisée via 1 trou traversant ø8,2. La pesée est déterminée par la flexion du capteur sous la charge.

Les étendues de mesure disponibles sont: 10kg, 20kg, 50kg, 100kg, 200kg, 350kg, 500kg. La précision est de 0,02% pour une sensibilité nominale de 2 mV / V.

Spécifications

Etendue de mesure	10kg, 20kg, 50kg, 100kg, 200kg, 350kg, 500kg
Classe de précision	0,02 %
Dimensions	120 mm x 40 mm x 22 mm
Signal de sortie	2mV/V
Limite de charge	300%
Matériau	Aluminium, IP66
Température de fonctionnement	-40 à 70°C

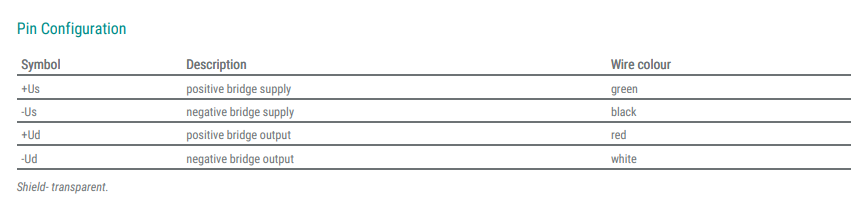

Connectique	Cable output, 4 conductors, 3m

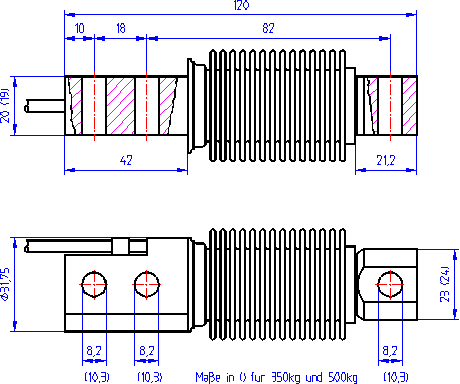

Dimensions

Conditionnement, acquisition, visualisation

De nombreuses solutions sont disponibles pour l'amplification et la visualisation de la mesure:

GSV-4USB	GSV-1A4	GSV-15KL4	INF1	GSV-4BT M12	GSV-6BT

Module d'acquisition, 4 entrées analogiques, 16 bits, avec logiciel d'acquisition, Interface USB	Conditionneur 4 voies analogiques pour pont de jauges avec sortie +/- 10V et 4-20 mA	Boîtier de jonction pour 1 à 4 capteurs de pesage - IP66 - Sensibilité réglable avec sortie 4-20 mA ou +/- 10V	Afficheur de pesage - 1 entrée analogique - Sortie Bus de terrain	Module d'acquisition 4 voies analogiques Bluetooth, Datalogger en option	Module d'acquisition 6 voies analogiques Bluetooth avec Datalogger. Miniature.
