Ref: LCF-2530 - 2 axes - Durci

Servo-acceloromètre - très haute précision - 2 axes - ±0.25 à ±5g

  • Etendue de mesure : ±0.25g, ±0.5g, ±1.0g, ±2.0g ou ±5.0 g
  • Non-linéarité : 0,02 à 0,1 % de l'étendue de mesure
  • Filtre configurable de 5 à 100 Hz
  • Résolution : 1 µg
  • Très grande stabilité du zéro
  • Limite de chocs : 1000 g
  • Signal de sortie : +/- 5VDC
  • Insensible aux accélérations transverses
  • Température d'utilisation : -40 à +80°C
  • Alimentation : ± 12Vcc à ± 18 Vcc

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

L'accéléromètre LCF-2530 est le modèle biaxial de la série d'accéléromètres durcis LCF. 5 étendues de mesure comprises entre 0.25 et 5g sont disponibles. Basé sur la technologie servo, le balancier est amorti par fluide permettant une limite de chocs à 1000 g, et les performances de très haut niveau : résolution au µg, sensibilité atteignant 20V/g, précision meilleure que 5mg et très bonne stabilité sur chaque axe.

Le boitier durci reste compact (92.2 x 41.4 x 53), et peut être utilisé en intérieur ou extérieur (IP65, température d'utilisation : -40 à 80°C, tenue vibratoire de 20 grms)

Spécifications

étendue de mesure ±0.25g ±0.50g ±1.00g ±2.00g ±5.00g
Axes 2 2 2 2 2
Non-linéarité [% de la pleine échelle] 0.02 0.02 0.02 0.05 0.10
Biais [mg] 1.00 mg 2.00 mg 4.00 mg 5.00 mg 5.00 mg
Bande passante 0-30 Hz 0-30 Hz 0-30 Hz 0-30 Hz 0-30 Hz
Résolution 1µg 1µg 1µg 1µg 1µg
Signal de sortie ±5.00 V ±5.00 V ±5.00 V ±5.00 V ±5.00 V
Température de fonctionnement -40 à 80°C -40 à 80°C -40 à 80°C -40 à 80°C -40 à 80°C
Limite de chocs 1000 g 1000 g 1000 g 1000 g 1000 g
Alimentation ±12 to ±18V ±12 to ±18V ±12 to ±18V ±12 to ±18V ±12 to ±18V

Applications

  • Acceleration / décélération de train
  • test de performance de train
  • amortissement actif
  • étude NVH ferroviaire
  • étude sismique
  • mesure de vibration dans le bâtiment
Nombre de composantes
2 Axes
Technologie
Asservi / inertiel
Type de produit
Accéléromètre
Sensibilité
1 / 2.5 / 5 / 10 / 20 mV/G
Etendue de mesure linéaire
0.25 / 0.5 / 1 / 2 / 5 G
Bande passante (-3 dB)
30 Hz
Non linéarité (% PE)
± 0.02 , 0.05 , 0.1 %
Sortie analogique
± 5 VDC
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
alimentation
±12 à ±18 VDC
Température de fonctionnement
-40 à 80 °C
Connectique
Connecteur PT06A-10-6S, Câble en option
Classe de Protection
IP65
Matériau
Acier
Etendue de mesure
0-5 g
Remarque
Résistance aux chocs : 1000 g

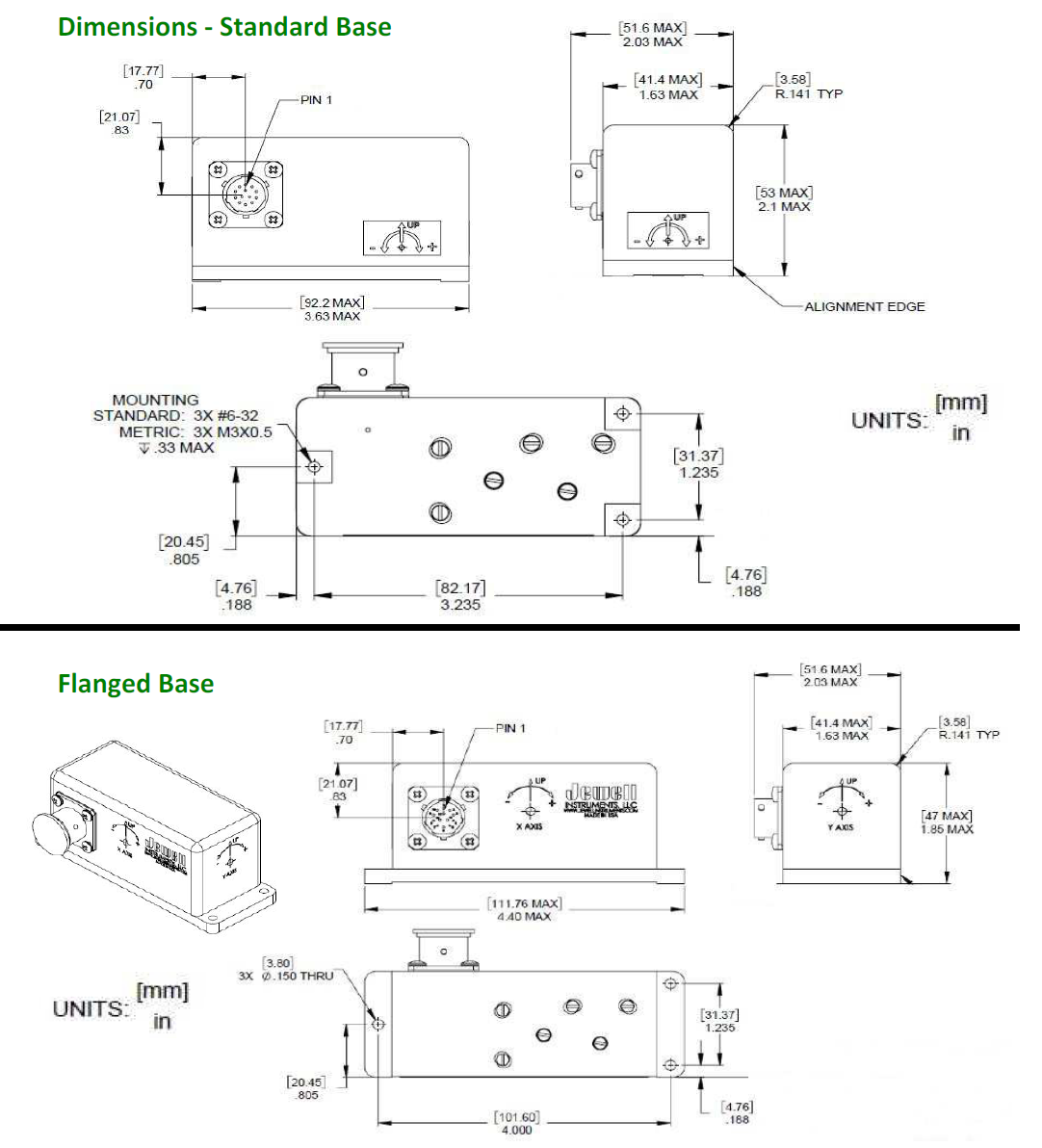

Dimensions

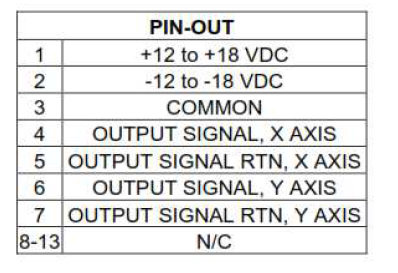

Pining

  • Sortie température
  • étendue de mesure
  • filtre passe-bas
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
