Ref: LIPS P101

Capteur de déplacement linéaire Inductif 0-5 à 0-800 mm - IP67 - Montage stand-alone

Type : Capteur de déplacement à tige sans contact
Etendue de mesure : de 0-5 à 0-800 mm
Non-linéarité: 0,25% (0,1% en option)
Bande passante : 0-10 kHz (0-300Hz en 4-20 mA)
Sortie analogique tension ou courant
MTBF : 350,000 hrs à 40°C
Sortie axiale connecteur ou câble
Montage : tige filetée ou rotule
Température d'utilisation : de -40 °C à 125 °C
Construction : Acier inoxydable
Protection : IP 65/67
Diamètre : 35mm
Version palpeur en option
Version ATEX disponibles, voir ici

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le LIPS P101 est un capteur de déplacement linéaire inductif précis et robuste répondant aux besoins de la plupart des applications scientifiques et industrielles. Les plages de mesure sont spécifiables au mm sur des gammes comprises entre 0-5mm et 0-800mm.

Le capteur est alimenté par une tension continue, et intègre l'électronique de conditionnement pour un signal de sortie de type tension ou 4-20mA compatible avec tout système d'acquisition analogique.

La technologie inductive, sans contact, se caractérise par une excellente durabilité (MTBF > 350.000 heures). Autre atout : une résolution infinie, et une excellente réponse fréquentielle (> 10 kHz), pour la réalisation d'asservissement haute dynamique ou de l'étude vibratoire.

Le signal de sortie analogique est linéaire avec la position absolue (non-linarité : < ± 0,25mm pour 100mm de déplacement, en option réduite à ± 0.1mm)

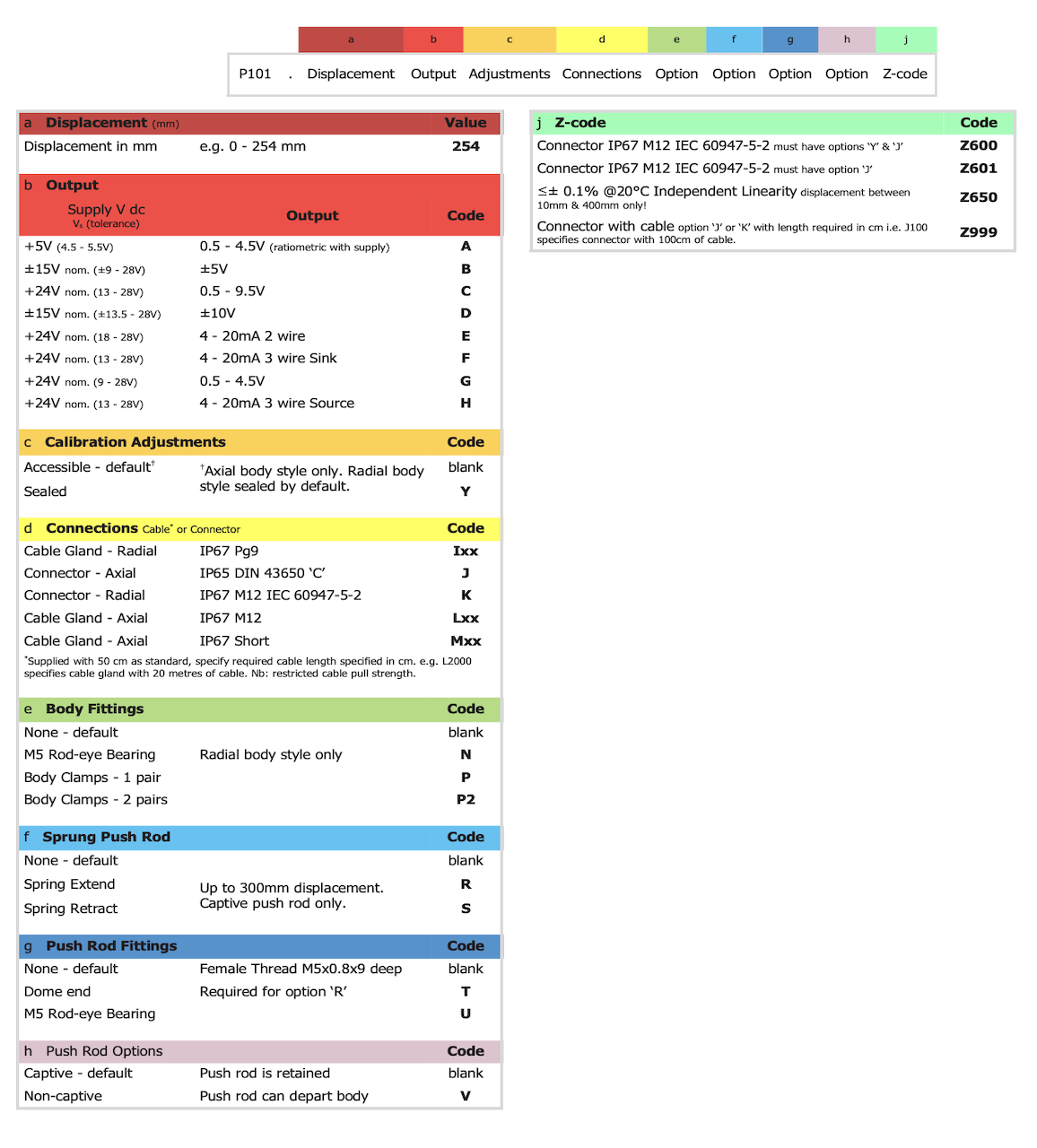

Spécifications principales

Paramètre	Spécification
Type de capteur	capteur à tige taraudée, à rotule ou palpeur
Courses	0-5 mm à 0-800mm
non linéarité	0.25% de la pleine échelle (0.1% en option)
Signal de sortie	0.5 à 4.5VDC (ratiométrique)
Alimentation	0-5VDC, 0.5-4.5Vdc (alimentation 5V), ± 5V dc, 0.5 à 9.5V dc, ±10V dc, 4 à 20 mA (2 fils), 4 à 20 mA (3 fils NPN ), 0.5-4.5V dc (alim 24V), 4 à 20 mA (3 fils PNP)
Bande passante	0-10kHz pour les versions tension, 300 Hz pour les versions 4-20 mA
Connectique	connecteur ou câble 3 ou 5 conducteurs via presse-étoupe
étanchéité	IP67

Installation

La partie fixe (corps) du capteur P101 est fixée à l'aide d'une pince ou d'une rotule M5.
La liaison entre la tige (mesure) et la pièce mobile est réalisée au choix via une rotule M5, un filetage/taraudage ou un palpeur. La tige peut être libre, ou combinée à un ressort de rappel.
