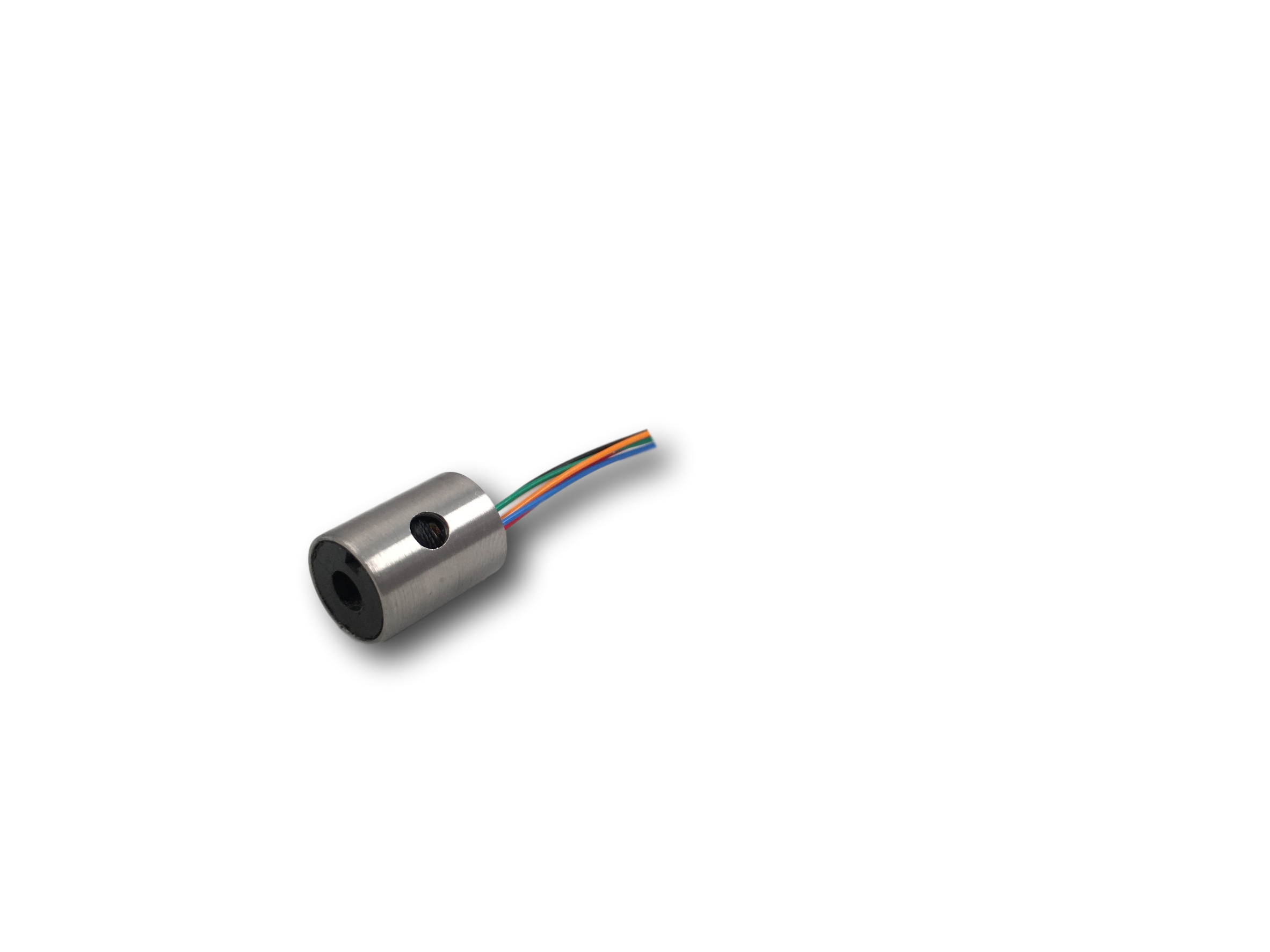

Ref: M-375 - miniature LVDT ± 50 mm

Capteur LVDT durci miniature ± 50 mm - Haute température - ⌀ 9,5 mm

  • Capteur LVDT Industriel durci
  • Diamètre : 9.5 mm
  • Etendue de mesure : ± 0.6 mm à ± 50 mm
  • Alimentation: 3Vrms - 400Hz à 10KHz
  • Signal de sortie : non-amplifié
  • Non-linéarité : 0.15 % PE
  • Répétabilité : 0.6 µm - Résolution : infinie
  • Matériau : Acier inoxydable
  • Tenue à l'humidité : 90% R.H., 240 heures
  • Température d'utilisation : -55 °C à 135 °C (200°C en option)
  • Modifications possibles: étendue de mesure, dimensions, température, connectique etc...

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Capteur LVDT durci compact

Les capteurs LVDT de la série M-375 sont conçus pour la mesure de position instantanée dans des conditions environnementales sévères et un espace limité. Les plages de mesures sont comprises entre ± 0.6 mm et ± 50 mm.

Le diamètre du capteur LVDT M-375 est de 9,5mm seulement, la longueur varie de 12 à 250mm selon l'étendue de mesure. Le corps du capteur en inox résiste à la corrosion et l'abrasion. La résistance vibratoire est de 20 g à 2 kHz, la plage de température de fonctionnement, en standard de -55°C à +135 °C, peut être étendue à 200°C en option.

Le signal de sortie (non-amplifié) du capteur M-375 est proportionnel à la position du noyau à l'intérieur du corps du capteur. La connectique consiste en un faisceau de fils isolés dans une gaine en téflon en axial. Les autres avantages sont caractéristiques du LVDT: excellente précision (non-linéarité: 0,15% de la PE), résolution infinie, longue durée de vie et absence de dérive.

Options

  • étendues de mesure
  • Extension de la plage de température à 200°C
  • Filetages métrique / impérial
  • utilisation en environnement radioactif

Applications

  • Métrologie industrielle
  • Automatisation industrielle
  • Emballage
  • Machines hydrauliques
  • Environnements corrisifs
  • Asservissement en position
  • Test de matériau
  • Pilotage de vannes
Technologie
Capteur LVDT
Etendue de mesure
0 à ±50 mm
Non-répétabilité
0.01 % FS
Non linéarité (% PE)
± 0.15 %
Hystérésis
0.01 % FS
Sortie analogique
non-amplifié
Classe de Protection
IP40
Tension d'alimentation
3 Vrms - 400 Hz à 10 kHz
Matériau
Acier

  • étendues de mesure
  • Extension de la plage de température à 200°C
  • Filetages métrique / impérial
  • utilisation en environnement radioactif
