Ref: MBP

Capteur de force Poutre | 5 à 100 N | Haute protection

  • Etendue de mesure : 5 N à 100 N
  • Non-répétabilité : 0.01 % PE
  • très faible encombrement
  • Température de fontionnement : -55 à 90 °C
  • Sortie : 3 mV / V
  • Construction: Aluminum
  • Sortie: câble en standard 1,5m

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Les capteurs de force poutre de la série MBP offrent des performances similaires à celles de la série MB avec la protection aux surcharges de 10 x l'étendue du mesure donnée. Cette protection brevetée contre les surcharges est réalisée via des butées dures usinées par électroérosion dans la flexion du capteur de force. Le MBP couvre une étendue de mesure de 5 à 100 N en traction et compression.

Conditionnement et acquisition

Le capteur de force MBPest alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

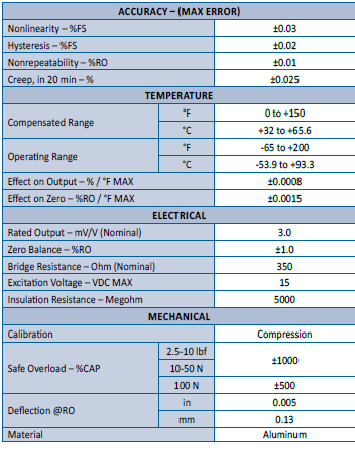

Type de capteur
Capteur poutre
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.02 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
3 mV/V
Résistance du pont
5000 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Flexion
Surcharge
1000 %PE
Matériau
Aluminium
Classe de Protection
IP40
Plage d'effort à mesurer
⩽ 250 N
Application
Haute Précision, OEM, Miniature

  • Longueur de câble
  • sortie standardisée
  • Calibrage personnalisé
  • Ajouter un connecteur au câble
  • Plage de température spéciale
  • Fiches techniques électroniques des transducteurs (TEDS)
  • Instrumentation
  • Acquisition de données
  • Afficheurs conditionneurs
