Ref: MLG 112

Palpeur linéaire de déplacement haute résolution - 0-10mm

  • Type : Palpeur de déplacement linéaire
  • Principe de mesure : magnétique
  • Etendue de mesure : de 0-5 ou 0-10 mm
  • Résolution : 1 µm
  • Non-linéarité: 0,25%
  • Sortie: 2 signaux TTL en quadrature de phase
  • Connectique : sortie câble
  • Température d'utilisation : de -25 °C à 85 °C
  • Construction : Aluminium
  • Durée de vie : ~10 millions de cycles
  • Protection : IP54

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le palpeur linéaire MLG-112 est une solution précise, compacte et abordable pour le contrôle dimensionnel automatisé. le MLG-112 permet la mesure de distances jusqu'à 10mm avec une résolution de 1µm. Grâce à son encombrement limité et les accessoires proposés, il s'intègrera à tout type de montage. La mesure est basée sur un codeur magnétique, dont le signal de sortie consiste en 2 signaux TTL en quadrature.

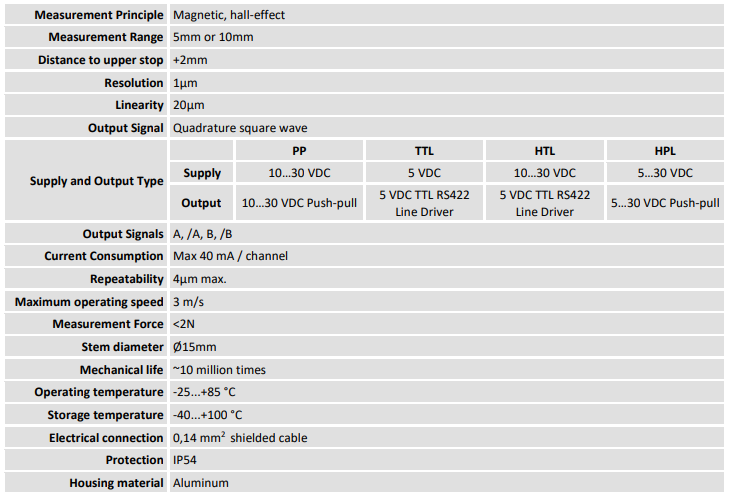

Spécifications

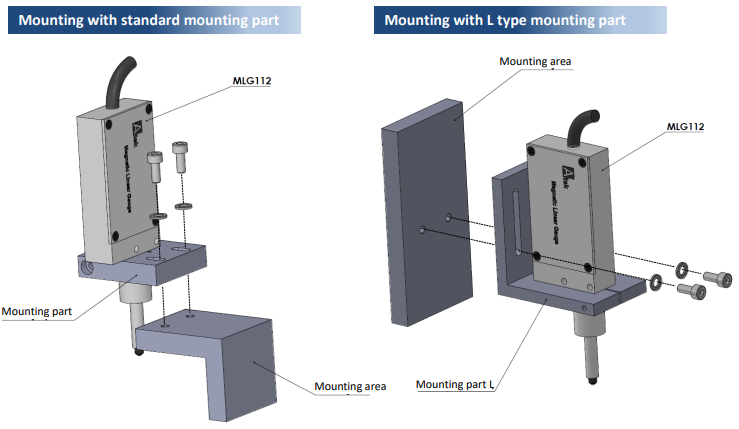

Installation

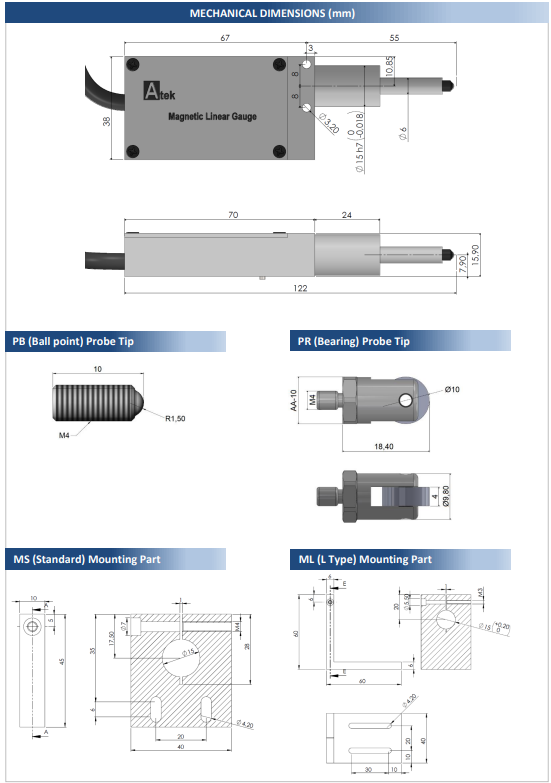

Dimensions

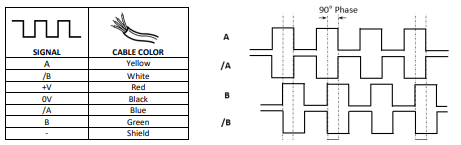

Signal de sortie

Le signal de sortie consiste en 2 TTL en quadrature de phase. la connectique est une sortie directe câble.

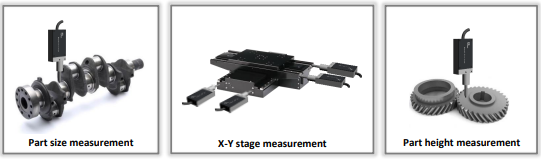

Applications

  • Mesures de déplacement linéaire
  • Instrumentation de machines outils
  • Surveillance de position
  • Banc de test

Technologie
potentiomètre linéaire
Etendue de mesure
0 à ±50 mm
Non-répétabilité
0.01 % FS
Non linéarité (% PE)
± 0.1 %
Signal de sortie
Codeur incrémental
Température de fonctionnement
-25 à 85 °C
Classe de Protection
IP54
alimentation
10-30 VDC
Matériau
Aluminium
Connectique
Connecteur ou câble

Dimensions

Connectique

Installation

  • Montage
  • Etendue
  • Enregistreur
  • Afficheur
  • accessoires de montage
