Ref: MSB - immergeable

Capteur de force en S miniature immergeable - +/-9 N à +/- 445N

Etendues de mesure : ±9N, ±20N, ±45N, ±110N, ±225N, ±445N
Précision 1 % - Non-linéarité : 0.5%
Signal de sortie: 2 mV/V
Calibration : traction/compression
Dimensions: 16 x 19 x 4.7 mm
Transmission de l'effort : 2 taraudages M3
Contruction : acier ou aluminium IP68
Température de fonctionnement : -15 à 70°C
Connectique : Câble 1.5 m 4 fils
Certificat de calibration 5 points inclus

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur en S miniature MSB est un capteur de force traction/compression permettant la mesure d'effort de 9 à 445 N avec une non-linéarité meilleure que ±0,5% (pleine échelle) et incluant une protection à la surcharge de 1000% de l'étendue de mesure. Le design tout inox est immergeable à 10m. Le MSB peut être équipé en option d'une puce TEDS (IEEE1451.4).

Spécifications

étendues de mesure [N]	9 20 45 110 225 445
Précision	0,5%
Signal de sortie	2 mV/V
Alimentation	1 à 15 VDC (5 V recommandés)
Construction	Aluminium ou Inox IP68
Température de fonctionnement	-15 à 71°C
Connectique	Sortie câble 4 fils 1,5m de longueur, sans connecteur

Dimensions / Installation

Le montage du capteur MSB se fait par l'intermédiaire de deux taradages métriques M3 au centre des surfaces supérieures et inférieures du capteur.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	9840	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Afficheur numérique haute précision 1 ou 2 voies	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB

Applications

Mesure de résistance de câble
Bancs d'essais
Balances de pesage
Outils de levage
Essais statiques de laboratoire
Caractérisation de matériaux
Intégration en machines outils

Type de capteur: Capteurs en S
Etendue de mesure Fz: 10 , 22 , 45 , 110 , 225 , 445
Précision (erreur totale): > 1 %
Non linéarité (% PE): ± 0.5 %
Hystérésis: 1 % FS
Non-répétabilité: 0.5 % FS
Compensation en température: -15 à 71 °C
Température de fonctionnement: -15 à 71 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 2 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Connectique: Câble 1,5m
Direction de mesure: Traction + Comp.
Déflection Fz: 0.2 mm
Surcharge: 1000 %PE
Construction: Acier inoxydable ou Aluminium
Classe de Protection: IP68
Poids: 0.09
Plage d'effort à mesurer: ⩽ 250 N, 250 N - 5 kN
Application: OEM, Immergeable

MSB-Datasheet-PMi-EN.pdf

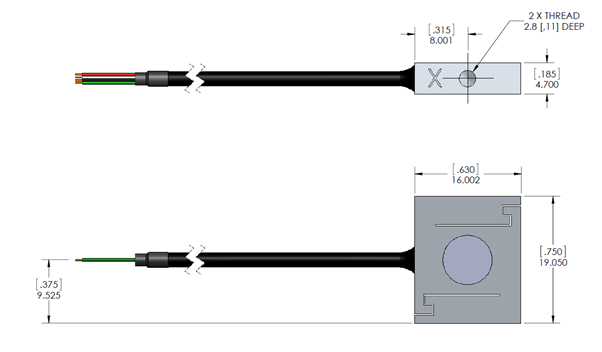

Dimensions

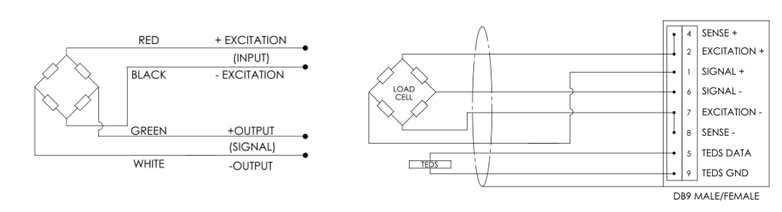

Connectique

Options de configuration

Etendue de mesure
Plage de température de fonctionnement
Longueur de câble
Connecteur spécifique
Compensation en température étendue
Calibration ISO 17025 / ISO 376
rotules
