Ref: PRO 3600

Inclinomètre numérique avec afficheur - 360 deg - Sortie RS-232

  • Etendue de mesure : 360 ° (4 x 90°)
  • Précision : ±0,1° de 0 à 80°, ±0,2° de 80 à 90°
  • Répétabilité: ± 0,05°
  • Alimentation par pile 9 volts, Autonomie: 500 heures
  • Température de fonctionnement: -5 à + 50°C
  • Sortie: Affichage : 3 digits et RS-232

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le PRO 3600 est un véritable niveau électronique qui permet d’afficher directement et précisément l’angle que son boîtier fait avec l’horizontale ou toute autre surface de référence verticale ou horizontale.

L'inclinomètre PRO 3600 permet une lecture d’angle de 360°. L'affichage est réalisé sur 3 digits. Le socle rigide en aluminium permet de se positionner sur toutes les surfaces. Le microprocesseur intégré garantie une très bonne précision (0,1° de 0 à 80°) et une grande souplesse d’utilisation.

Communication RS 232

Le PRO 3600 dispose, en standard, d’une sortie RS 232. Le protocole est décrit dans le manuel utilisateur.

Pining du connecteur

Pin Signal Sens Description
1 GND - Masse
2 TX Sortie Sortie 9600 bauds, 1 bit de stop, pas de parité
5 RX Entrée -
9 VCC - Alimentation
Technologie
MEMS Capacitif, Avec afficheur
Nombre de composantes
1 Axe
Etendue de mesure
90 °
Résolution angulaire
> 0.01°
Bande passante (-3 dB)
1 Hz
Hystérésis
0.001 % FS
Non-répétabilité
0.001 % FS
Signal de sortie
RS-232/422/485
Sortie analogique
aucune
Interface
RS-232
Tension d'alimentation
10 Vcc
Connecteur
T&B Anley 609 - 1027
Classe de Protection
IP40
Matériau
Plastique
Poids
0.295
Remarque
Alimentation par pile 9V

152.8mm X 48.3mm X 30.9mm

  • Lecture simple
  • Calibration par utilisateur
  • Alimentattion par pile

Extension à Câble Alimmentation par pile

Produits associés

inclinomètre de précision

DXI-100 - DXI-200

Inclinomètre 1 ou 2 axes haute précision | 1° à 60° | haute résistance | Sortie RS-485
inclinomètres industriels capacitif

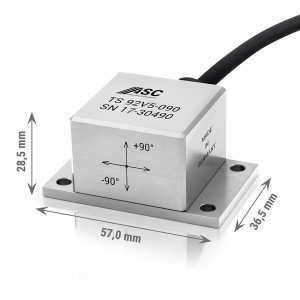

TS 92V5
