Ref: TIPS S613

Inclinomètre immergeable IP68 10 Bar - monoaxe - ±7.5° à ±80°

Inclinomètre monoaxe immergeable IP68
Etendue de mesure: ± 7.5 à ± 80°
Etanche IP68 10 bar (100 m)
Sortie analogique tension ou courant
Précision : <= 0,25% jusqu'à +/-50°

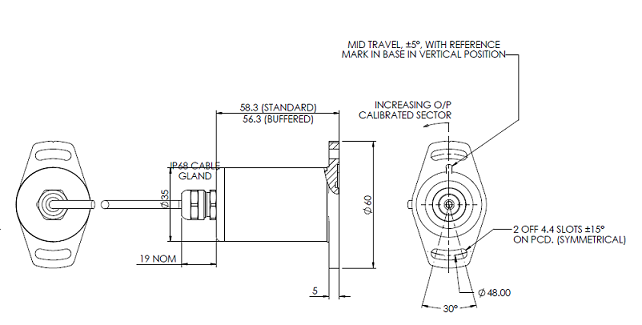

Diamètre du corps: 35 mm
Sortie câble
Matériau : Inox 316
Montage par bride
Temperature d'utilisation: -4 °C à 50 °C
Bande passante : 0-4Hz

Présentation

L'inclinomètre S613 est conçu pour la mesure d'inclinaison sur 1 axe sur des applications immergées (eau douce ou eau salée) jusqu'à 100 m de profondeur, comme les véhicules sous-marins téléguidés ou les centrales hydroélectriques.

La plage de calibration du S613 peut être spécifiée au degré près entre +/- 7.5 et +/-80°. La précision est de l'ordre de 0,25% de l'étendue de mesure jusqu'à +/- 50°. La réponse en fréquence est de 4Hz. Un certificat de calibration est fourni avec chaque capteur. La sortie tension ou courant est linéaire avec l'angle d'inclinaison, et un repère est usiné sur le capteur pour identifier le zéro de calbration. La connectique consiste en un câble étanche de longueur spécifiable.

Spécifications

Spécifications
Technologie	Inductive
Plage de mesure	de 15 à 160° d'amplitude
Précision @ 25°C typ.	± 0.25% de la pleine échelle jusqu'à 100°

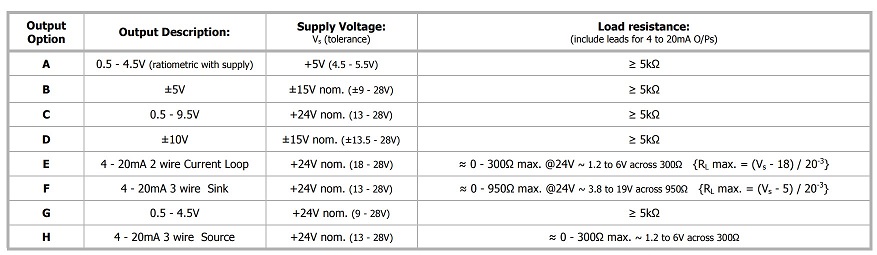

Signal de sortie
Connectique	Sortie câble IP68 axiale
Raccords de pression	G1/4" m, 1/4"NPT m, 7/16"-20UNF SAE4 m
Température de fonctionnement	–20°C ... +85°C
Transmission de l'effort	2 taraudages M5x0,8 ou M6x1

Installation

Le corps du capteur S613 est en acier inoxydable et intègre une bride pour le montage impérativement sur une surface verticale. La tension d'alimentation et le signal de sortie peuvent être sélectionnés parmi un large choix. Une protection CEM complète est intégrée.
