Inclinomètre biaxe industriel à détection de seuil - ±15° - Sortie TOR / Relais

Inclinomètre industriel bi-axe
Etendues de mesure : ± 15°
Précision : 0,05 °
Bande passante: 0-20 Hz
Signal de sortie : RS-232
2 sorties commutation (PNP, Relais) par axe
Température d'utilisation : -40 à +85°C
Alimentation : 9Vcc à 36 Vcc
Boîtier Aluminium IP67 90 x 40 x 26mm
Limite chocs: 100g - Vibration: 10 grms
Poids : 120 g
Connectique : câble 1m

Présentation

La série d'inclinomètres industriels SCA-Switch est une solution économiquement abordable pour l'intégration d'une mesure d'inclinaison fiable et robuste à une machine outil, un banc de test ou toute autre installation en intérieur ou extérieur. L'élément sensible MEMS offre une résolution de 0.01° environ, pour une précision de l'ordre de 1% de la pleine échelle sur une étendue de mesure de ± 15°, sur 2 axes en simultané. Le signal de mesure est transmis via une liaison RS-232 ou RS-485.

Le SCA-Switch intègre également 4 sorties de commutations, permettant de détecter le dépassement d'un seuil limite d'inclinaison sur un des axes.

Intégration

2 possibilités pour l'exploitation de la fonction détection

Version	Commutation	Relais

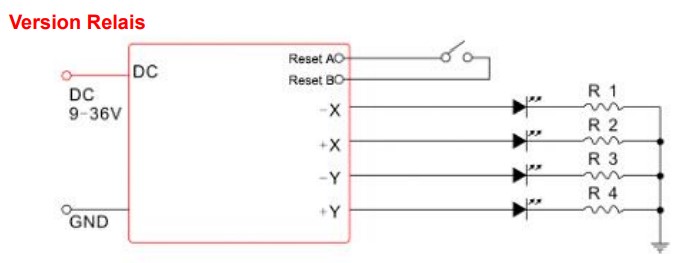

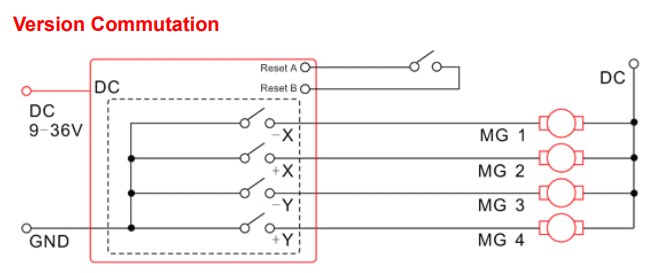

Schéma de principe
Technologie de commutation	transistor	Relais
Tension d'alimentation	9-36 VDC	9-36VDC
Courant maxi	500 mA	1000 mA

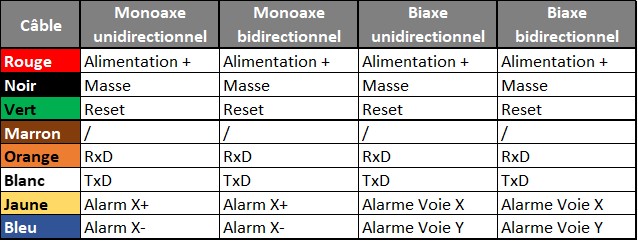

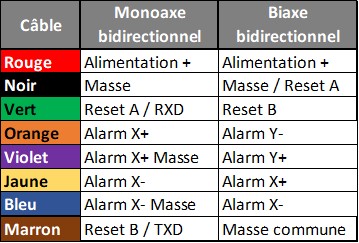

Schéma de câblage

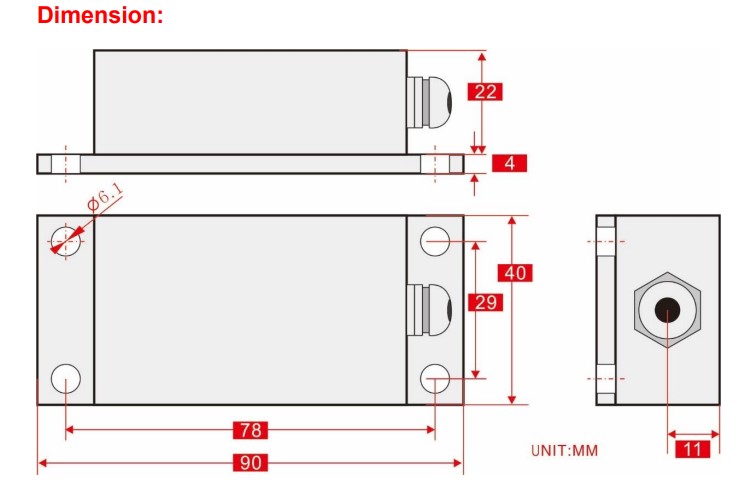

Installation

Le montage de l'inclinomètre SCA sur l'application est réalisé par l'intermédiaire de 4 vis M6.

La conception du SCA, dont les éléments sensibles sont protégés des chocs et vibrations par un système d'amortissement sec, permet une mesure précise et fiable dans des environnements sévères:

température de fonctionnement: -40 à +85°C
limite de choc: 100g
boitier acier étanche IP67
