Ref: SMIC-SMIP

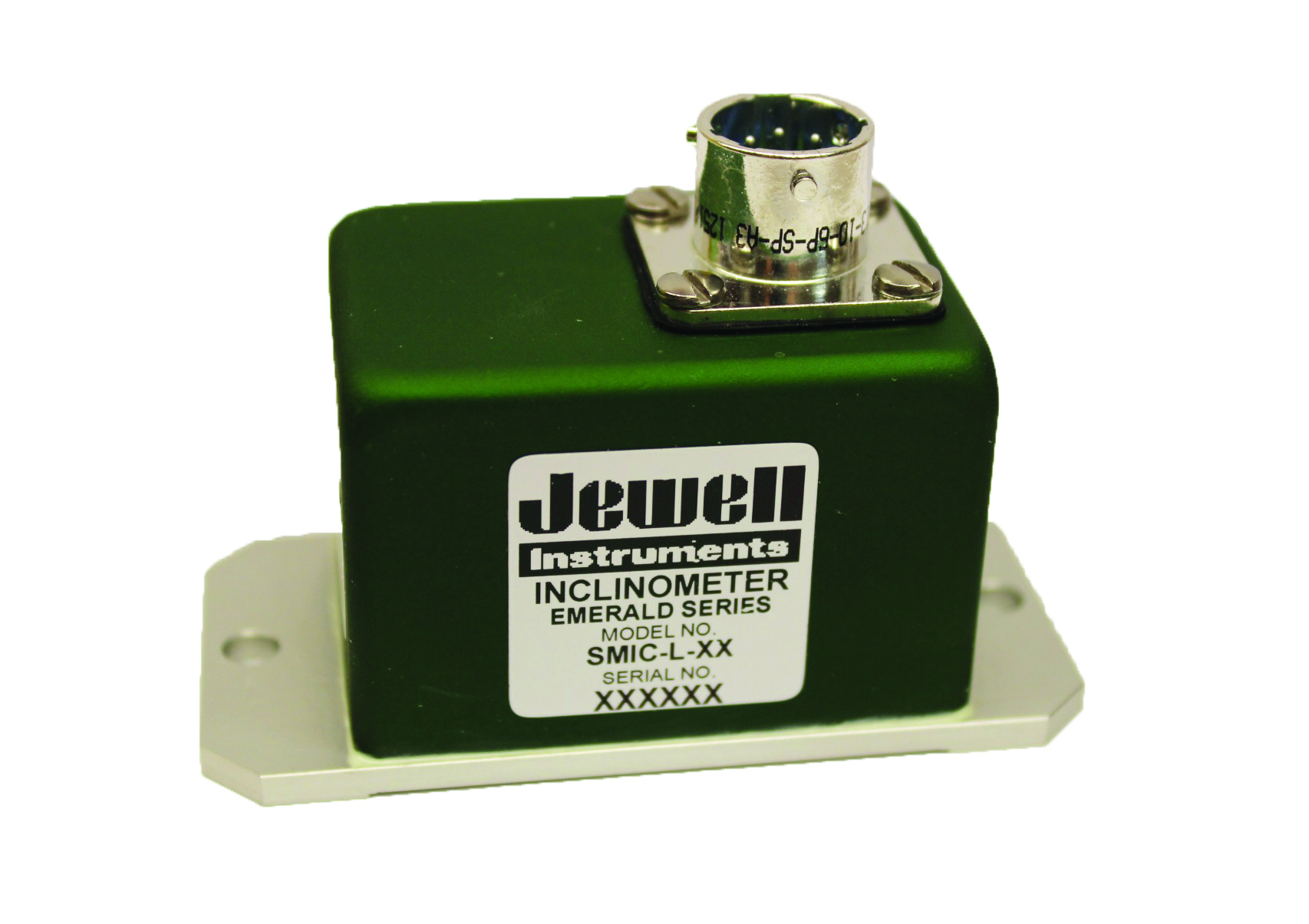

Inclinomètre inertiel mono-axe - 3 à 90° - low cost - sortie analogique

  • Inclinomètre inertiel mono-axe
  • Etendues de mesure : ± 3, ± 14,5, ± 30, ± 45, ± 60, ou ± 90 °
  • Précision : 0,02 à 0,05 %
  • Limite chocs: 500g - Vibration: 20 grms
  • Bande passante: 0-5 Hz
  • Signal de sortie : ± 5 Vcc, 0-5 VDC ou 4-20 mA
  • Température d'utilisation : -55 à +85°C
  • Alimentation : 12Vcc à 28 Vcc
  • Boîtier IP65
  • Connectique : bornier 4 pins ou connecteur

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

La série d'inclinomètres mono-axe de précision SMIC / SMIP est prévue pour les applications industrielles recherchant précision de mesure pour un budget limité. La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est comprise entre 0.02% et 0.05% de la pleine échelle selon l'étendue de mesure, pour une bande passante atteignant 5Hz et une résolution de 3,5µrad.

6 étendues de mesure comprises entre ±3.0 et ±90.0° sont disponibles. Le signal de sortie est analogique: ±5VDC, 0-5 VDC ou 4-20 mA. La sensibilité à la température est extêmement faible: la sensibilité du zéro se limite par ex. à 0.0015V/° sur la plage ±90.0°, l'influence de la température sur la pente est de 100 ppm/°C.

La conception du SMIC / SMIP, dont les éléments sensibles sont protégés des chocs et vibrations par un système d'amortissement sec, permet une mesure précise et fiable dans des environnements sévères:

  • température de fonctionnement: -55 à +85°C
  • limite de choc: 500g
  • boitier acier étanche IP65

Installation

Le montage de l'inclinomètre SMIC/SMIP sur l'application est réalisé par l'intermédiaire de 2 vis M5. La connection électrique se fait au choix via un connecteur (SMIC) ou un bornier 4-pin (SMIP) monté sur l'inclinomètre. Des connecteurs et des cables sont disponibles en option.

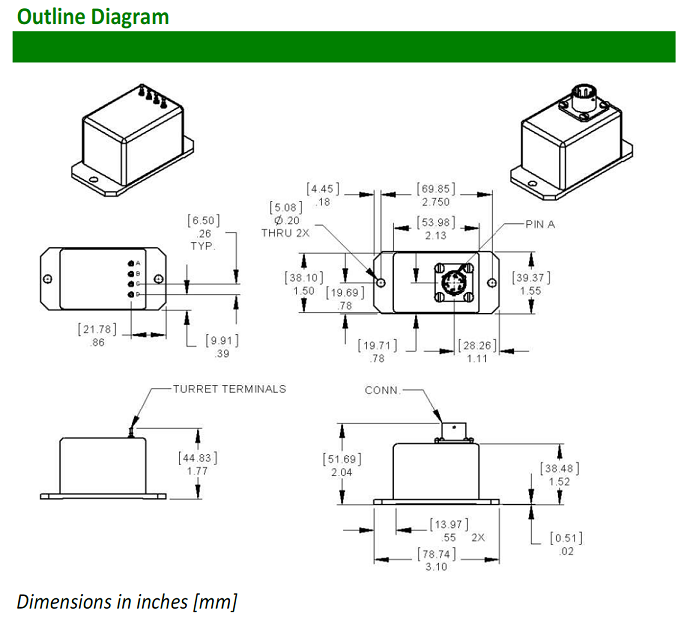

Dimensions

Applications

  • Pilotage de Radar / Antenne
  • Surveillance de structures (ponts, bâtiments)
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Production
Technologie
Asservi / inertiel
Nombre de composantes
1 Axe
Etendue de mesure
3 / 14.5 / 30 / 90 / 45 / 60 °
Résolution angulaire
0.000001°- 0.001°
Bande passante (-3 dB)
5 Hz
Application
Haute Précision
Non linéarité (% PE)
± 0.05 , 0.02 , 0.04 %
Signal de sortie
analogique (tension)
Sortie analogique
± 5 VDC
Interface
aucune
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-55 à 85 °C
Connecteur
Bornier 4 pins ou Connecteur rond
Classe de Protection
IP65
Matériau
Acier
Poids
0.280

Dimensions

Les options de configuration

  • Plage de mesure
  • connecteur ou bornier
  • Calibration spéciale

Modèles disponibles

  • SMIx-y-z
  • x: C: Connecteur, P: Bornier
  • y: S: 0-5VDC, D: -/+ 5VDC, L: 4-20mA
  • z: étendue de mesure
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
