Ref: SPI
Capteur de pesage à appui central - 1 à 70 kg - haute précision
- Etendue de mesure : 0-13 à 0-667 N
- Mesure en compression des efforts y compris excentrés
- Protection à la surcharge : jusqu'à 400%
- Non-linéarité : ± 0.02 %PE
- Non-répétabilité : ± 0.01 %PE
- Température de fontionnement : -55 à 90 °C
- Faible épaisseur
- Intégration : 4 taraudages
- Sortie : 3 mVcc / Vcc
- Construction: Aluminum
- Sortie : câble
?
Présentation
Les capteurs de pesage de la série SPI ont une conception insensible aux efforts excentriques pour une performance de mesure optimale (non-linéarité : 0,02%), répétabilité : 0,01%. Il est ainsi possible de mesurer avec précision des charges jusqu'à 70 kg non nécessairement appliquées dans l'axe central du capteur. La protection à la surcharge est de 200%, et la température de fonctionnement de -55 à 90°C.

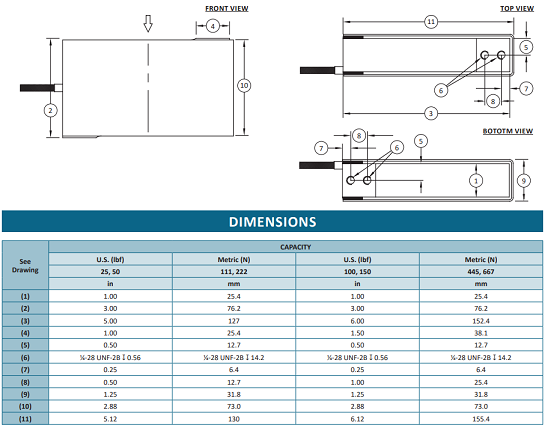

Dimensions
Conditionnement et acquisition
Le signal de sortie du SPI est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant par exemple
Afficheur 9840 | GSV-2TSDI | GSV-3USB | PMI-520AJ | GSV-1A | GSV-6K | GSV-6K | GSV-6L |
---|---|---|---|---|---|---|---|
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Afficheur numérique haute précision 1 ou 2 voies | Afficheur 24 bits avec fonction acquisition | Module d'acquisition USB | Conditionneur analogique de précision sortie tension ou courant | Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA | Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA | Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA | Afficheur simple |
Applications
- Pesage
- Dosage en pharmacie
- Emballage et conditionnement
- médical
- Automatisation industrielle
