Ref: Test Specimens

Cales pour test anti-pincement de portes motorisées selon EN 14752 et VDV 111/ VDV 157

  • Matériau: Aluminium durci, Acier inoxydable
  • Normes applicables : EN 14752 et VDV 111/VDV 157.

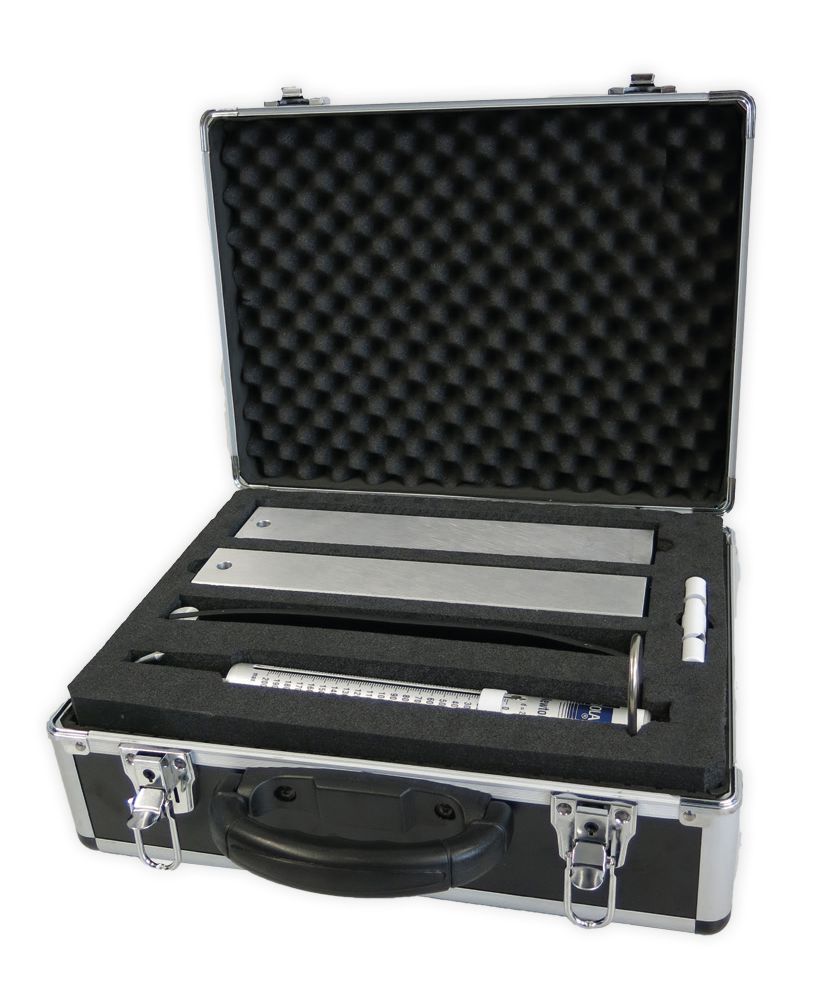

  • Disponible individuellement ou en set.

Télécharger la fiche produit

?

Présentation

Sécurité assurée par la mesure de la force de pincement

Le "Schrift VDV 111/ VDV 157" du "Verband Deutscher Verkehrsunternehmen (VDV)" décrit les exigences anti-pincement pour les portes et les marchepieds des trains motorisés.

Les éprouvettes permettent de tester les dispositifs de protection conformément à la procédure d'essai recommandée dans la "Schrift VDV 111/ VDV 157".

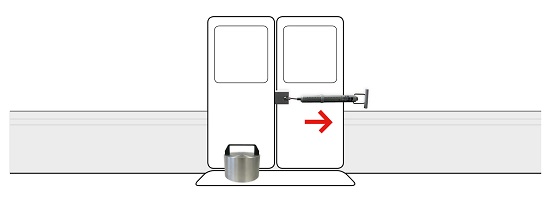

Les éprouvettes 1, 2 et 3 servent à vérifier que les objets coincés entre les portes du véhicule sont reconnus et à tester l'efficacité des actions anti-pincement. La force d'extraction maximale nécessaire pour l'éprouvette serrée peut être mesurée à l'aide de l'échelle à ressort. Pour ce faire, le crochet rotatif et pivotant de la balance à ressort est inséré dans l'ouverture du dispositif d'essai. En fermant les portes, l'éprouvette est bloquée. En tirant sur la poignée de la balance à ressort, on peut déterminer la force d'extraction maximale.

L'éprouvette 4 teste la sécurité des marches des portes motorisées.

Le spécimen 5 teste la sécurité des portes de véhicules.

Grâce à leur robustesse pratique, les éprouvettes fournissent des mesures exactes, même après des années de service dans un environnement industriel. La manipulation est facile et ne nécessite pas d'accessoires supplémentaires.

La procédure d'essai détaillée est décrite dans la norme "DIN EN 14752" ainsi que dans le "Schrift VDV 111/ VDV 157".

Specifications

Test Specimen 1 Test Specimen 2 Test Specimen 3 Test Specimen 4 Test Specimen 5
Application Anti pinch test for vehicle doors Anti pinch test for vehicle doors Anti pinch test for vehicle doors Anti pinch test for vehicle doors Anti pinch test for vehicle doors
Size 10 x 50 x 300 mm 30 x 60 x 300 mm 5 x 30 x 300 mm Ø 160 mm Ø 160 mm
Material
Weight

Applications

  • Test et validation des systèmes anti-pincement ferroviaires embarqués
Application
portes - ferroviaire
Test Specimen 1 Test Specimen 2 Test Specimen 3 Test Specimen 4 Test Specimen 5
Size 10 x 50 x 300 mm 30 x 60 x 300 mm 5 x 30 x 300 mm Ø 160 mm Ø 160 mm
