Ref: VM100

Analyseur de vibration autonome – 3 à 9 voies IEPE

Analyseur de vibrations avec écran tactile

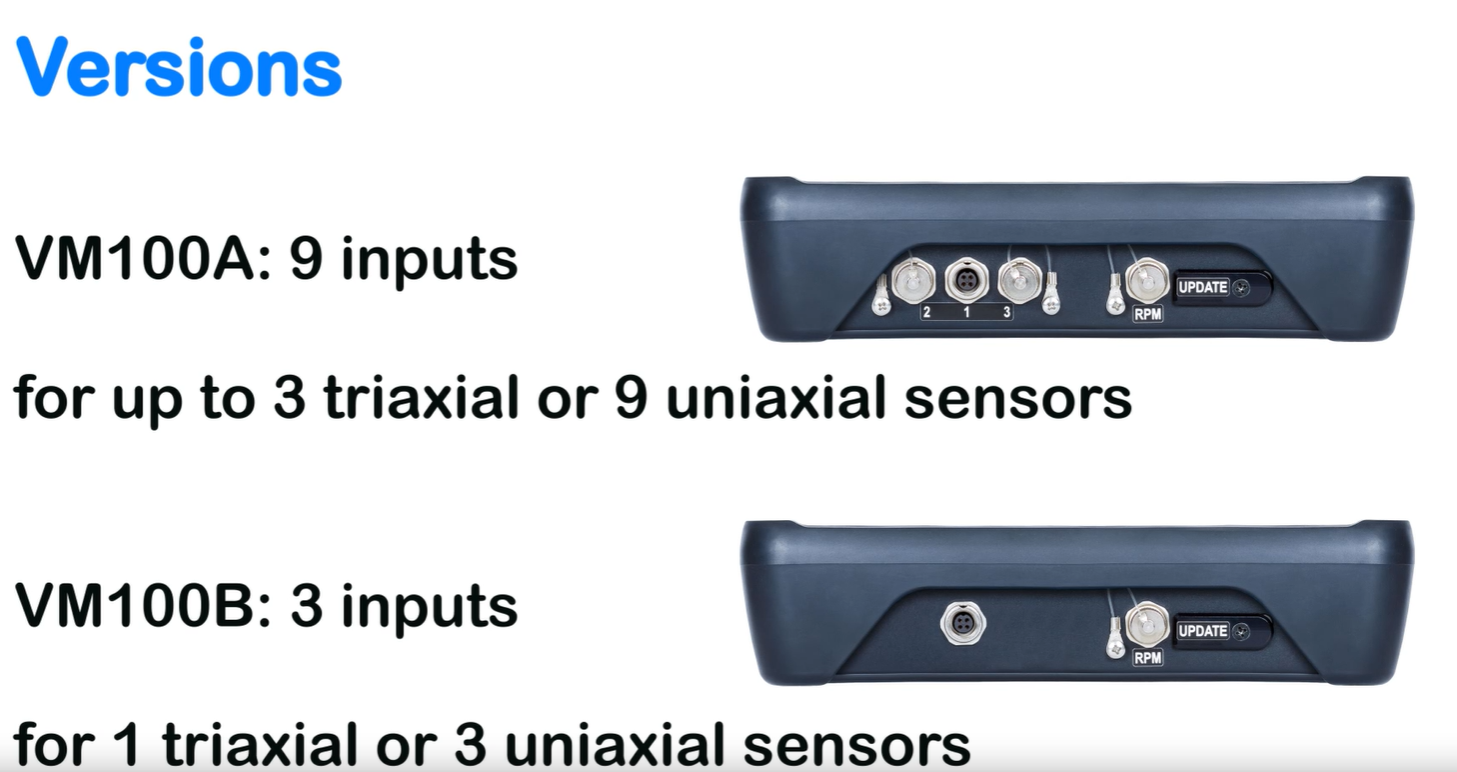

Nombre de voies : 3 (VM100B) à 9 (VM100A) avec support TEDS
Signaux d'entrée : IEPE
Grandeurs physiques : Accélération vibratoire, vitesse, déplacement, force, pression, acoustique
Connectique : Binder 711 ; 4 pôles
Résolution : 24 bits
Bande-passante : 0.4 Hz à 24 kHz
Batterie intégrée : NiMH ; 4.8 V ; 9 Ah

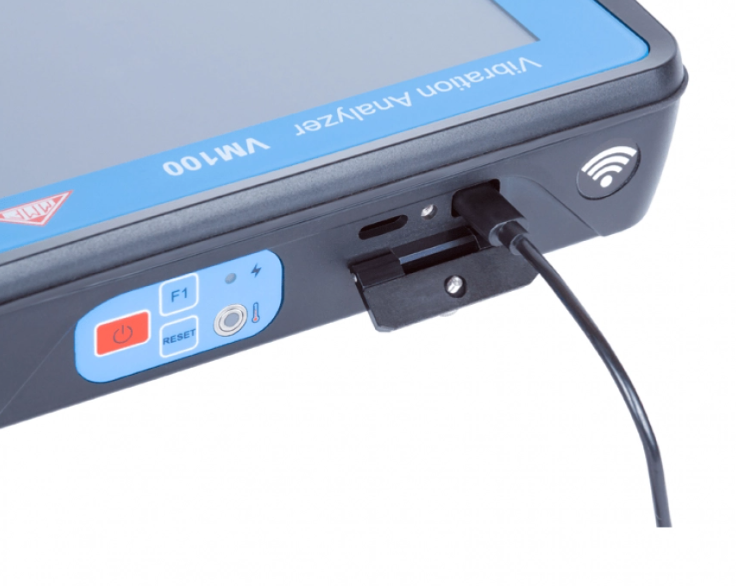

Stockage des données de mesure : carte Micro SD amovible ; système de fichiers FAT, via USB
Autonomie de la batterie en fonctionnement : 10 à 14 h
Dimensions sans connecteurs 215 x 150 x 50 (L x H x P) mm
Poids 1300 g
Indice de protection IP65
Contenu de la livraison Mallette de transport ; câble USB ; chargeur

Présentation

L'analyseur VM100 est conçu pour mesurer les vibrations dans les laboratoires et les installations de production. Le système offre un large éventail de fonctions. Le logiciel est modulaire : vous ne sélectionnez que les licences dont vous avez besoin. De nouvelles fonctions peuvent être ajoutées ultérieurement. Bien qu'il soit compact, le système offre jusqu'à neuf canaux de capteurs compatibles IEPE (3 avec le modèle VM100B). Le VM100 est compatible avec l'ensemble des accéléromètres IEPE. En outre, certains modules permettent d'effectuer des mesures avec des capteurs de force, de pression et avec des microphones IEPE.

Environnement logiciel

Fonctionnalités incluses :

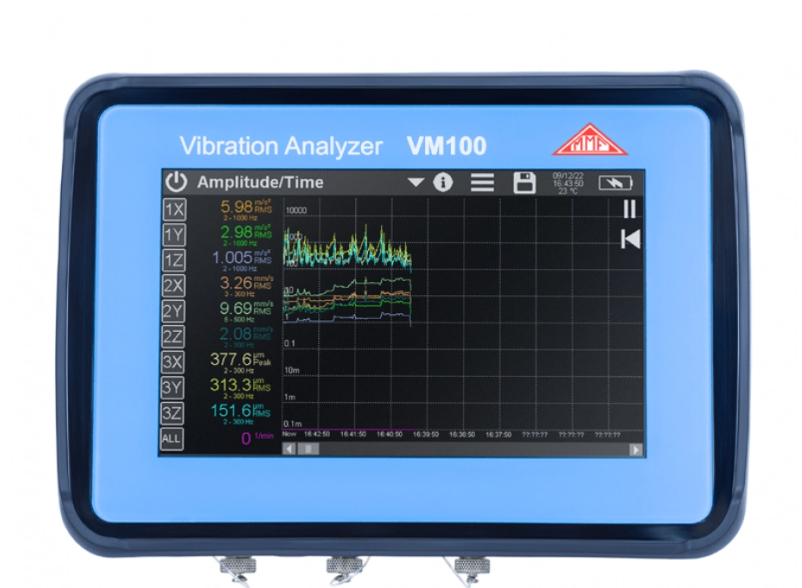

VM100-AMP : Mesure et enregistrement dans le domaine temporel

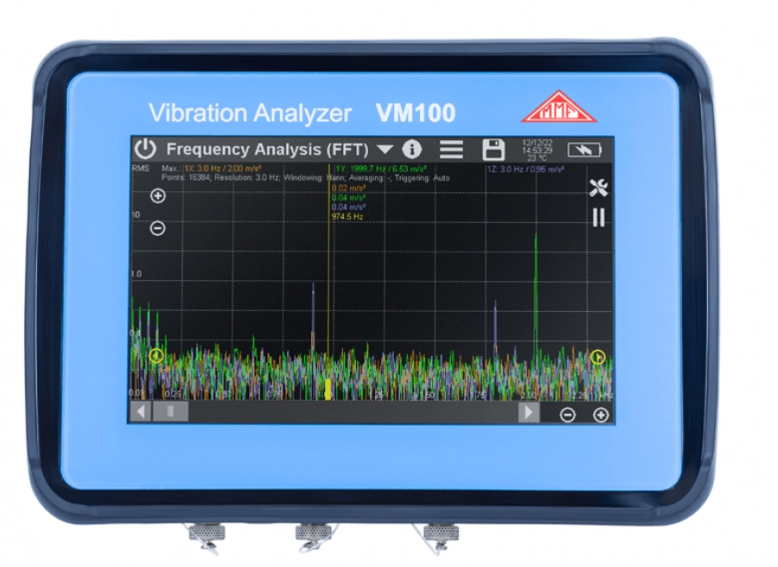

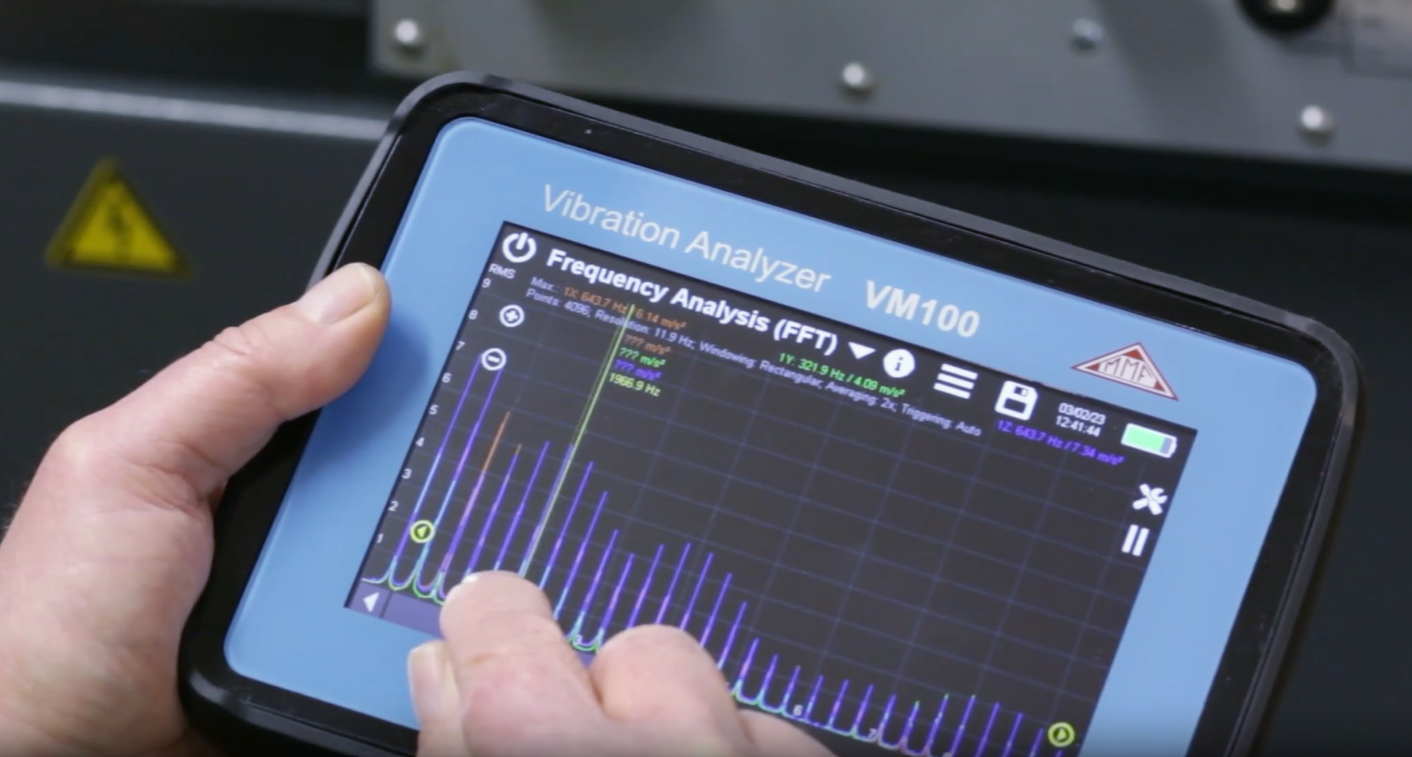

VM100-FFT : Analyse de fréquence

Options :

VM100-RPM : Licence pour la mesure de la vitesse d'amplitude-rotation
VM100-MAC : Licence pour la gestion des vibrations des machines
VM100-ENV : Licence d'analyse d'enveloppe pour le diagnostic des roulements
VM100-BAL : Licence pour l'équilibrage sur un ou deux plans

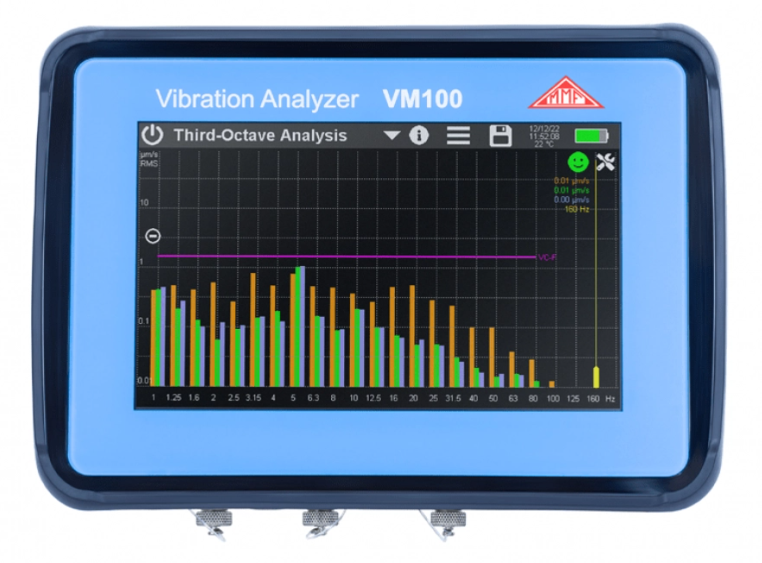

VM100-VC : Licence pour analyse par bande d'octaves
VM100-HA : Licence pour la mesure des vibrations main-bras (ISO 5349)
VM100-WB1 : Licence pour la mesure des vibrations du corps entier (ISO 2631)

Applications

Mesure vibratoires en laboratoire, dans l'industrie et sur le terrain.

Type d'électronique: Conditionneur
Voies d'entrée: 3 , 9
Signal d'entrée: IEPE
Sortie analogique: USB
Interface: USB
Datalogger: oui
Tension d'alimentation: 5 Vcc
Classe de Protection: IP65

Datasheet_VM100_PMi_EN.pdf

Dimensions sans connecteurs 215 x 150 x 50 (L x H x P) mm
Poids 1300 g
Indice de protection IP65

Licences logicielles non incluses

034-B711-BNCf : câble adaptateur de capteur avec 3 fiches BNC femelles ; 0,5 m
VM100-LS : Cellule réflexe photoélectrique avec câble de 5 m et support magnétique
