Ref: 7720

Capteur de pression aerospace - cryogénie - 0-20 Bar à 0-400 Bar

Capteur de pression fonctionnant en conditions cryogéniques
Utilisable en envionnement GNL, H2 et O2 liquide
étendues de mesure: 0-20 Bar à 0-413 Bar
Précision ≤ ± 0,3% de la pleine échelle
Température de fonctionnement de -196 à +85°C (177°C en option)
Compensation en température : -196°C à +21,1 °C
Pression de surcharge : 1,5 X étendue de mesure
Signal de sortie: 0-5VDC, 0-10 VDC, 4-20 mA ou 3mV/V
Construction : corps 316L, partie sensible : 17-4PH (Inconel, Monel ou Nitronic 50 en option)
Connectique hydrauilique : AS4395E04
Connectique électrique : connecteur MIL PTIH-10-6P (autres possibilités en option)
Certificat de calibration inclus
Versions certifiées vol disponibles

Introduction

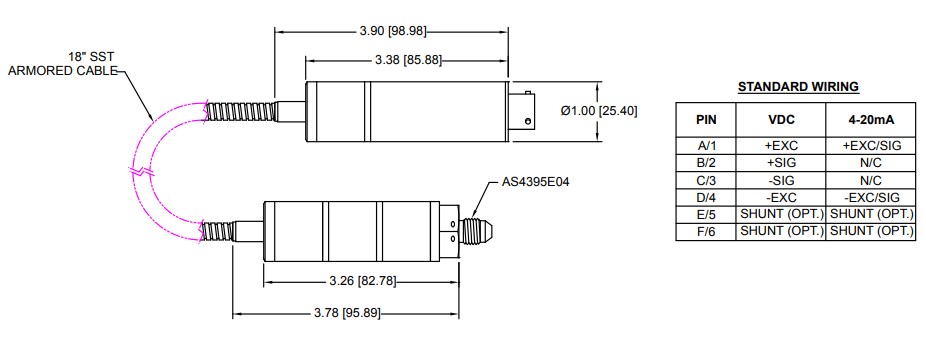

La série 7720 est une famille de capteurs cryogéniques compensée en température jusqu'à -196 °C. Le 7720 s'appuie sur une conception entièrement en acier inoxydable. Les étendues de mesure sont spécifiables entre 0-20 Bar et 0-413 Bar, la précision de l'ordre de 0,3%, et les signaux de sortie au choix parmi 4-20 mA, 0 à 5 Vdc, 0 à 10 Vdc, 3mV/V ou numérique en option. L'électronique du capteur, isolée, est déportée de la partie mesure par l'intermédiaire d'un tube flexible en acier inoxydable.

Le retour d'expérience de plus de 25 ans sur ce capteur en fait un premier choix pour le monitoring de cuves, de réservoir de GNL, d'O2 ou d'H2 pour des applications statiques, les méthaniers ou la propulsion spatiale.

Spécifications

Plage de mesure	Absolue : 0...20 à 0...413 Bar
Media	H2 liquide, GNL, O2 liquide
Surcharge admissible	150%
Précision	0,3%
Température du milieu	-195 à 85°C (177°C en option)
Signal de sortie	tension, courant ou 3 mV/V
Tension d''alimentation	9-36VDC
Connexion électrique	Connecteur MIL PTIH-10-6P
Raccordement hydraulique	AS4395E04
