Ref: CS10

Capteur de pression industriel 0-0.1 Bar à 0-3000 Bar

Capteur de pression piezorésistif
type de mesure : absolue, relative, vide.
Etendue de mesure : 0 ... 0.1 à 0 ... 3000 bar
Classe de précision @ 25°C : 0.25 % à 0.5% selon étendue de mesure
Signal de sortie: 4 ... 20 mA, tension ou 10 mV/V
Connectique : Connecteur ou câble
Raccord: NPT1/4, NPT1/2, NPT1/8, 7/16-20 UNF
Pression de surcharge : 2 à 3 X étendue de mesure
Température d'utilisation : -40 à 85 °C
Température media : -40 à 125 °C
Matériau: 316L SS, 17(4PH, Hastelloy C276 ou Inconel 718
Option hydrogène
Certificat de calibration 5 points en option

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de pression industriel CS10 est conçu pour les applications industrielles exigeantes. Le CS10 utilise des jauges de contrainte en silicium MEMS montées sur un élément sensible en acier inoxydable ou en alliage de nickel. Les étendues de mesure pour les versions pression absolues sont comprises entre 0-100mBar et 0-3000 Bars. Différents raccords de process sont disponibles en 17-4PH, 316L ou en alliage de nickel, notamment Hastelloy C276 et Inconel 718. La protection à la surcharge est comprise ente 200 et 300%, la précision de l'ordre de 0,25% de la pleine charge, et le temps de réponse de l'ordre de la ms.

Le signal de sortie est analogique (tension, courant) ou sur bus de terrain (CANopen). La connectique électrique est un connecteur ou une sortie câble directe. Une adaptation du capteur aux contraintes spécifiques de l'application est possible.

Spécifications

Etendues de mesure	0-100mBar à 0-3000 Bars
Media	Air, Eau, Huile, gas non explosifs
Technologie	jauges de contrainte en silicium MEMS montées sur un élément sensible en acier inoxydable ou en alliage de nickel.
Protection à la surcharge	200 à 300%
Précision	0,25% à 0,5%
Température du media	-40 à 125°C
Température de fonctionnement	-40 à 85°C
Signal de sortie et alimentation	10mV/V / 1-5V / 0-5V (3-wire) / 1-6V / 0-10V (3-wire) /0.5-4.5V ratiometric / 4-20mA
Matériau	17-4PH, 316L , Hastelloy C276, Inconel 718

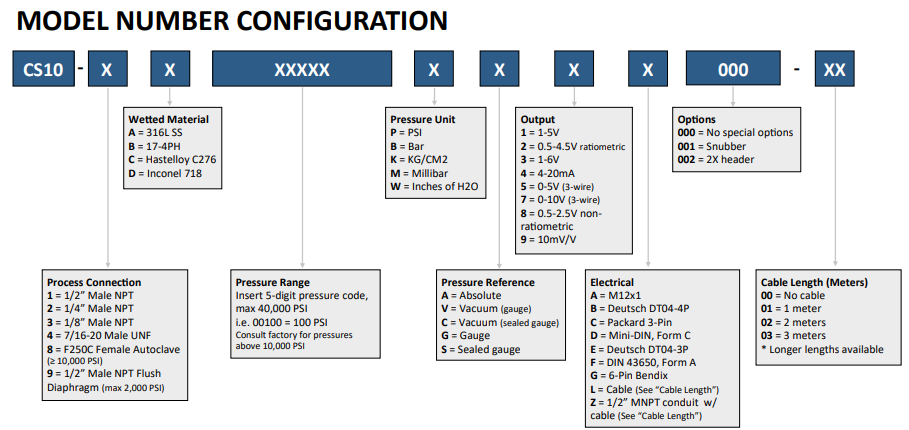

Configuration hydraulique/électrique

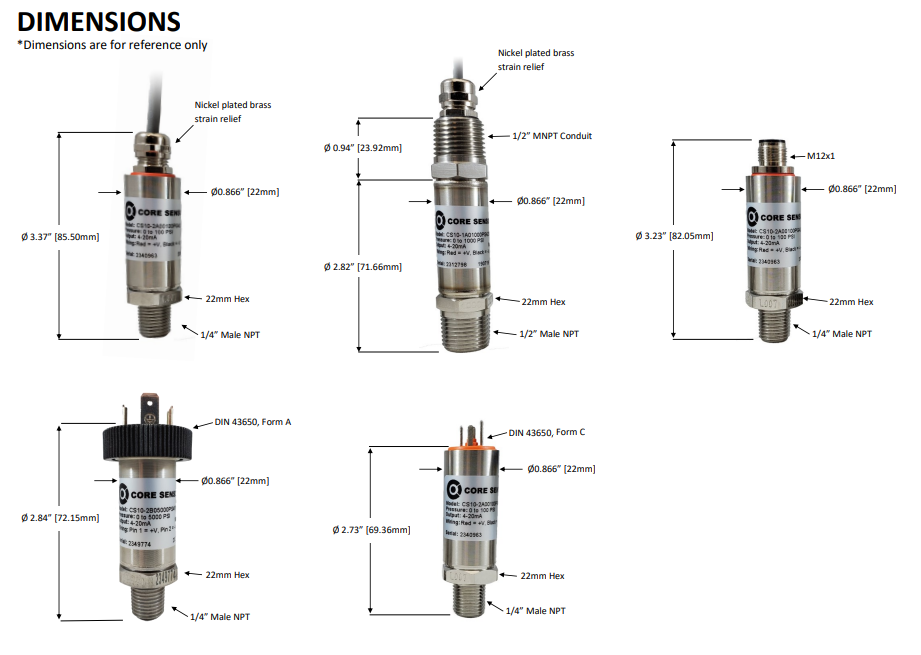

Dimensions

Applications

hydraulique
applications industrielles
machines outils
bancs de test

Type de capteur: Industriels, Hydrogène
Etendue de mesure: < 1 bar, < 100 bar, < 1000 bar, > 1000 bar
Précision (erreur totale): 0.5 %
Température de fonctionnement: -25 à 85 °C
Signal de sortie: non amplifié (mV/V), 0-5 VDC, 0-10VDC, 1-6 VDC, 1-5VDC, 4-20 mA
Application: OEM, low cost
Tension d'alimentation: 10 Vcc
Classe de Protection: IP65, IP67
Poids: 80 à 100 g
