Ref: A4200 et A4600

Capteur de pesage 0-2 à 0-20 tonnes - Cuves et réservoirs

Capteur de pesage avec accessoires de montage
Étendue de mesure: 0-2t, 0-4.5t, 0-11t, 0-22t
Auto-centrage de l'effort dans toutes les directions
Classe de précision: 0,05 %
Signal de sortie: 2 ou 4 mV/V standardisé (+/- 0.1%)
Protection à la surcharge: 150 % à 400% de la pleine échelle
Connectique: Câble 9 m
Matériau: Acier inoxydable IP66 (A4600) ou plaqué zinc (A4200)

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation - Installation

Le capteur de pesage à jauges de contraintes A4200 / A4600 permet de suivre le chargement d'une cuve, d'un réservoir jusqu'à 20 tonnes avec une précision de 0,05% dans un encombrement réduit (hauteur : 101 ou 127 mm).

Disponible en 4 étendues de mesure (0-2t, 0-4.5t, 0-11t, 0-22t), le capteur A4200 / A4600 est en acier inoxydable étanche IP66, la plage de température de fonctionnement de -55 à +90°C, et est compensé en température entre -10 et +45°C. Un câble de 9m et 4 fils est fourni pour l'alimentation du capteur ( 5 ou 10 VDC) et le signal de sortie (non amplifié)

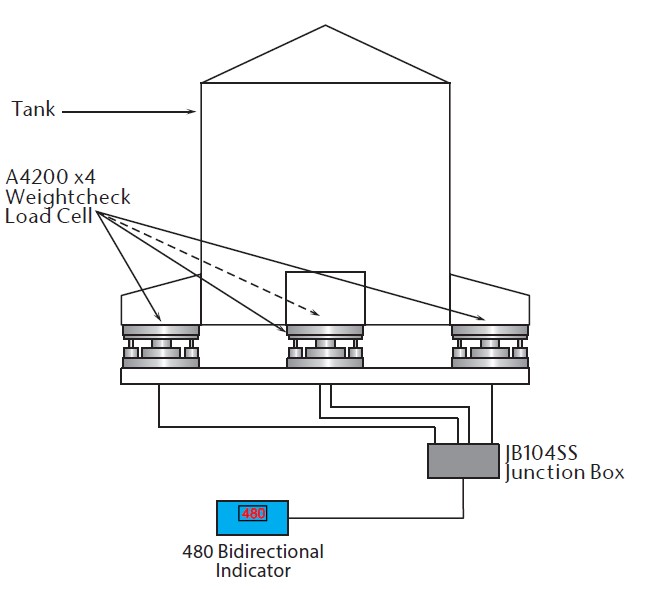

Installation

Le capteur est intégré dans un ensemble de pesage, pour permettre une intégration mécanique simplifiée, fiable et précise.

Installation

Conditionnement et acquisition

Type	Conditionneur IP66 monovoie	Connditionneur en ligne	Conditionneur Rail-DIN	Boîtier de jonction	Module d'acquisition	Conditionneur de table avec afficheur	Afficheur simple
Modèle	GSV-1A	GSV-6K	GSV-1H ou PMI-520AJ	GSV-15KL4 (Boîtier sommateur)	GSV-3USB (1 voie) ou GSV-1A4 (4 voies)	GSV-2TSDI	MICRA-M
Signal de sortie	+/-10v ou 4-20mA ou 12±8mA	0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA	+/-10v ou 4-20 mA	+/-10v ou 4-20mA ou 12±8mA	USB (PC)	-5/+5 VDC, 0-10VDC ou 4-20 mA + USB / RS-232	tension / relais / série ou Ethernet
Format

Applications

Pesage de cuves
Pesage de silos
Mesure du chargement d'un fournil

Type de capteur: Bouton compression
Etendue de mesure Fz: 22kN , 45kN , 111kN , 222kN
Précision (erreur totale): ≤ 0.1 %
Non linéarité (% PE): ± 0.05 %
Hystérésis: 0.03 % FS
Non-répétabilité: 0.02 % FS
Compensation en température: -10 à 45 °C
Température de fonctionnement: -55 à 90 °C
Sensibilité au Zéro: 0.0015 %PE/°C
Sensibilité du gain: 0.0015 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 2 , 4 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 2.5 - 5 VDC
Connectique: 9.1 m de câble
Direction de mesure: Compression, Flexion
Déflection Fz: 0.07 mm
Surcharge: 150 %PE
Matériau: Acier Inoxydable
Construction: Acier inoxydable
Classe de Protection: IP66
Plage d'effort à mesurer: 5kN - 250 kN
Application: Haute Précision

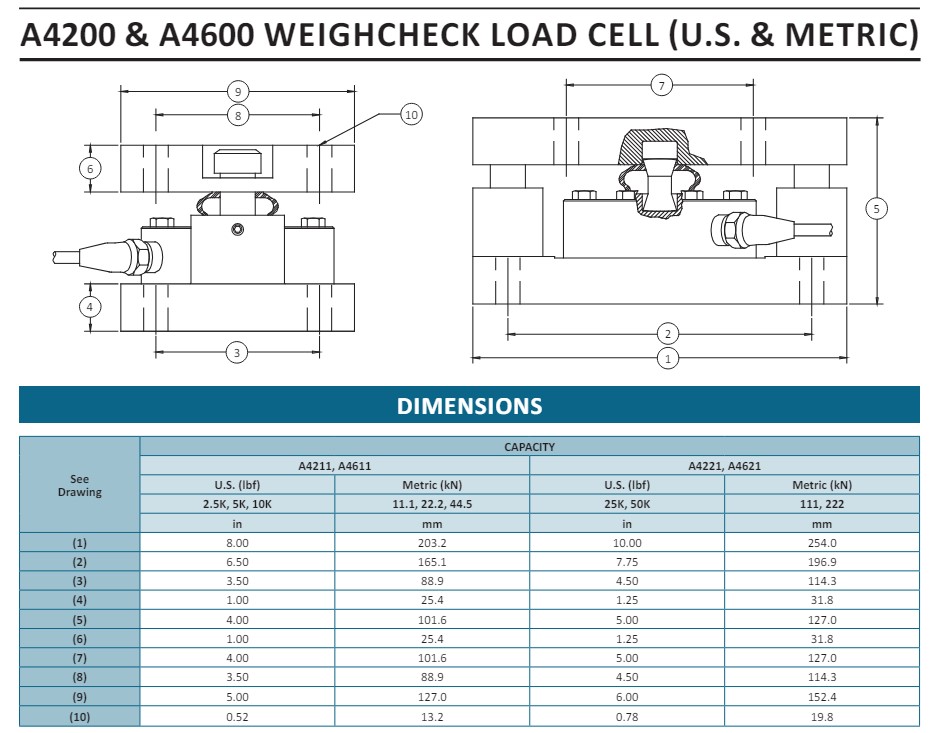

Dimensions

Options de configuration

Étendue de mesure
Connectique et cablage

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
