Ref: ASC IMU 7-LN & MF

Centrale inertielle 6 axes industrielle miniature - faible bruit - sortie analogique

Etendue de mesure de ± 2g à ± 50g et ± 75°/s à ± 900°/s
Sortie : tension
Alimentation : 5 à 40 Vcc
Bande passante : 0-650 Hz (LN) ou 0-1800 Hz (MF)
Température : de - 40 à + 85 °C
Trés grande stabilité du zéro et de la sensibilité
Non-linéarité : < 0.5% PE
Tenue aux chocs : 500g
Boitier aluminium anodisé IP65
Dimensions: 31 x 22,5 x 22,5 mm

Connectez-vous à votre compte pour afficher les prix

Connexion

Centrale inertielle miniature de précision

La centrale inertielle MEMS 6 composantes IMU 7 mesure les 3 accélérations linéaires et 3 vitesses angulaires simultanément et indépendamment en utilisant une combinaison de gyroscopes et d'accéléromètres tri-axes. Les signaux de mesure générés sont utilisés la caractérisation statique et dynamique de structures.

l'IMU 7 est disponible en 2 déclinaisons:

La declinaison "LN" est optimisée pour offrir le rapport signal/bruit supérieur. Le capteur fournit la composante continue du signal, et la bande passante est comprise entre 100 et 650 Hz en accélération (selon étendue de mesure) et de 150 Hz pour la vitesse angulaire.
La déclinaison "MF" offre une bande passante plus large (0 à 1800 Hz en accélération, et 0-150 Hz en vitesse angulaire)

La centrale inertielle IMU-7 est produite et calibrée en combinant librement les étendues de mesure:

accélération linéaire : 2, 5, 10, 25 ou 50 g
vitesse angulaire : 75, 150, 300 ou 900 °/s

Installation

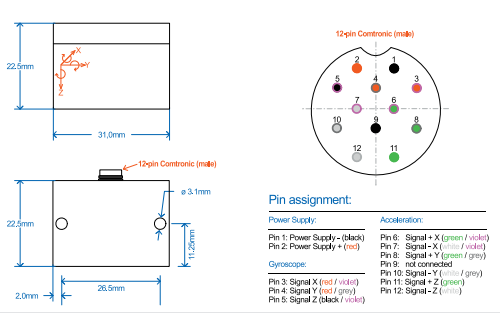

Le boîtier miniature de la centrale inertielle IMU-7 (31 x 22,5 x 22,5 mm) IP65 est en aluminium anodisé léger, et inclut un connecteur comtronic 12 broches standard ainsi qu'un câble détachable de 3 m de longueur (d'autres longeurs disponibles en option).
