Collecteur tournant à arbre creux - 4 à 6 pistes - Rotor 81.3 mm - 4500 rpm

Présentation

Les collecteurs tournant B4-3.2 et B6-3.2 de Michigan Scientific permettent la transmission de signaux de mesure (thermocouples, jauges de contraintes, accéléromètres) depuis un arbre en rotation de diamètre pouvant atteindre 81.3 mm. Le principe de la transmission repose sur l'établissement d'une connexion éléctrique entre les pistes des signaux de mesure (rotor) et du stator. Résultat de 60 ans d'expertise, les contacts sont faits de matériaux précieux minimisant le bruit, permettant la transmission de signaux de mesure de bas niveau.

Le collecteur B4-3.2 a 4 pistes, le collecteur B6-3.2 6 pistes, permettant l'acquisition de un à 2 ponts de jauges complet, ou d'un à 2 thermocouples. Les paliers auto-lubrifiés et la qualité des contacts autorisent une utilisation continue du collecteur tournant sans entretien particulier. Une dégradation de la qualité du signal peut être observée après 50 à 100 millions de cycles, soit environ 100.000 kms sur un véhicule passager standard.

Installation

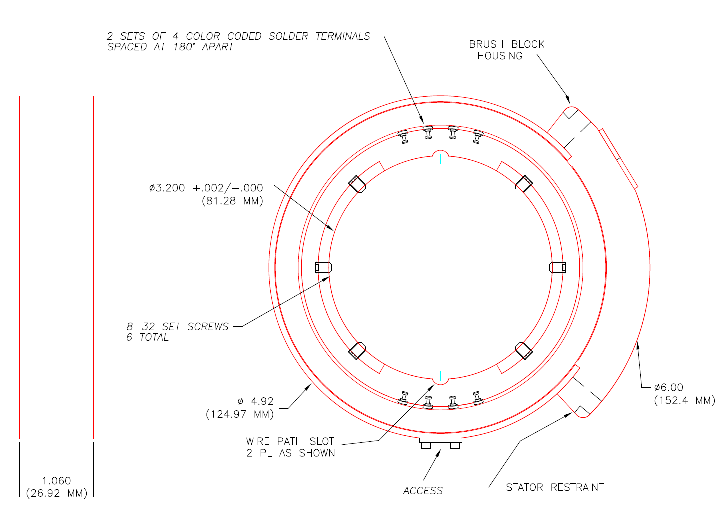

Pour monter les collecteurs tournant B4-3.2 et B4-3.2, il suffit de passer l'arbre de diamètre à l'intérieur du rotor. Le diamètre intérieur, dans cette version de 81.3 mm, peut être adapté à des diamètres d'axes inférieurs.

La fixation du rotor sur l'arbre est réalisée par l'intermédiaire de 6 vis 8-32, en s'assurant d'un alignement concentrique avec l'axe. Les fils de signaux des capteurs peuvent être acheminés entre l'arbre et le collecteur via les fentes prévues à cet effet, ou être soudés aux picots du rotor directement, les picots étant identifiés par la couleur du plot.

Pour récupérer les signaux de mesure côté stator, il suffit de se brancher en utilisant le connecteur Bendix prévu à cet effet. Aucun réglage n'est nécessaire. Le collecteur s'installe et s'utilise sur tout type d'application. Autre avantage: un encombrement limité à 26 mm.

Modèles disponibles

Applications

• Mesure de couple sur transmission
• Mesure de puissance sur pont arrière
• Mesure de vibration
• Mesure d'accélération
• Mesure de freinage
• Mesure de rendement d'une boîte de vitesses

Options et accessoires

• amplificateurs à positionner entre les capteurs et le collecteur, permettant l'optimisation de la qualité du signal transmis via le collecteur tournant.
• version étanche pour utilisation extérieure
• version avec encodeur pour ajout de l'information régime

• câble
• conditionnement de signal pour jauges de contraintes
• conditionnement de signal pour thermocouples
