Ref: SHORT S-SERIES

Collecteur tournant montage fin d'axe - compact - 4, 6, 8, 10 pistes - 12000 rpm

Collecteur tournant compact - montant axial (en bout d'arbre)
Nombre de pistes : 4, 6, 8, 10
Vitesse de rotation max : 12000 Tr / min
Picots à souder sur le stator et rotor (Connecteur stator en option)
Résistance de contact < 0,1 Ω
Durée de vie: 100 millions de cycles
Température d'utilisation : -40°C à 121°C
étanche à la poussière - aucune maintenance requise
Diamètre Rotor: 41,3 mm
Epaisseur : 21,5 à 37 mm - Poids: 55 à 120 g
Amplificateurs intégrés au rotor pour thermocouples et ponts de jauges en option
Codeur angulaire 360 ppr en option

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Les collecteurs tournant de la Série SHORT S constituent la solution la plus compacte pour la transmission de signaux de mesure depuis un arbre en rotation.

Disponibles en version 4, 6, 8 ou 10 pistes pour la transmission de signaux de mesure (ponts de jauges, capteurs de force, capteurs de couple, accéléromètre ou tout autre signal de mesure faible puissance (maximum 500 mA/piste)) en rotation (jusqu'à 12000 tr/min) vers un système d'acquisition stationnaire. Pour optimiser la transmission, notamment sur de longues distances, des amplificateurs pour ponts de jauges peuvent être ajoutés entre le capteur et le roto, en déporté miniature, accollé au collecteur, voire intégré au rotor (voir tableau ci-dessous)

Les paliers auto-lubrifiés et la qualité des contacts autorisent une utilisation continue du collecteur tournant sans entretien particulier. La durée de vie est de l'ordre de 80 à 100 millions de tours, soit environ 100.000 kms sur un véhicule passager standard. Un nettoyage en usine permet de prolonger l'utilisation.

Spécifications

Spécification	Valeur
Nombre de pistes	4, 6, 8 ou 10
Vitesse de rotation maxi	12000 trs/min
Type de signaux	Jauges, Température, acceléromètre, pression, data
Température de fonctionnement	-40°C à +125°C
Durée de vie	50 à 100 millions de tours
Diamètre rotor	41.28 mm ou 50,77 mm (indice M)
Diamètre stator	31.24 ou 32.26 mm
Connectique rotor	Picots à souder, sortie fils ou connecteur
Connectique stator	Picots à souder ou connecteur + câble 3 ou 5m
Poids	22 à 80 gr selon version
Options conditionnement intégré	Jauges de contraintes : 1 ou 2 ponts complets. Thermocouple : 1 à 7 voies, Type K / J / E/ T
Codeur	en option, 60 ou 360 ppr

Configuration

exemples

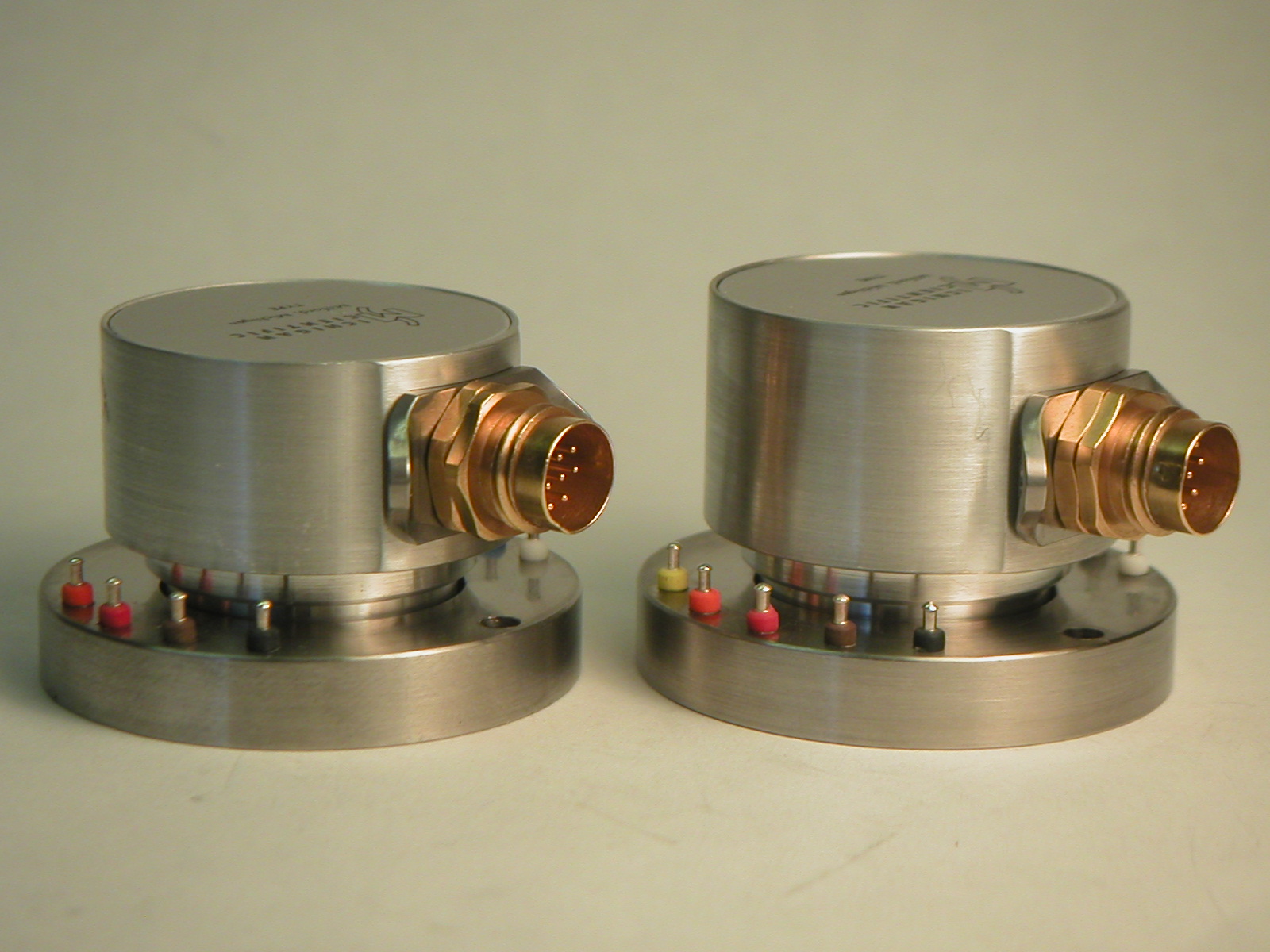

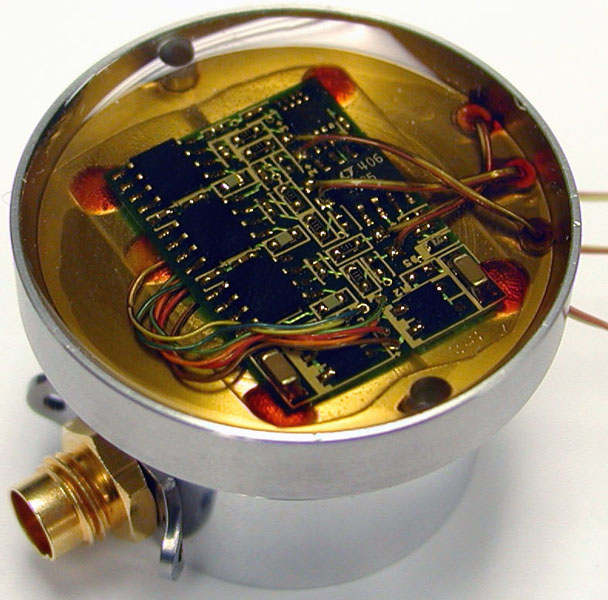

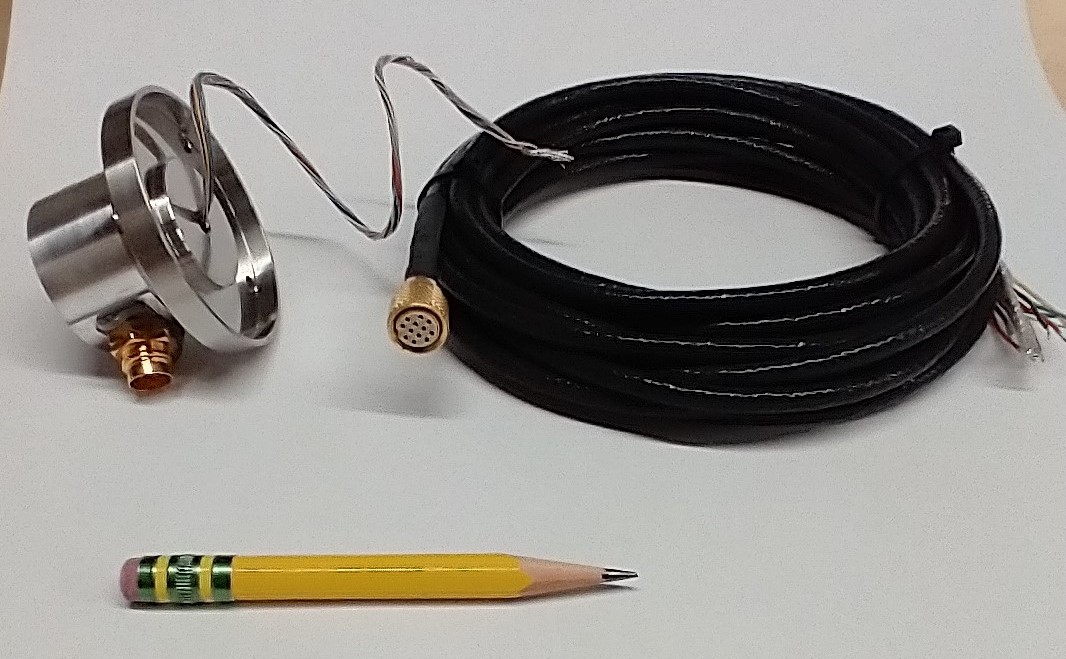

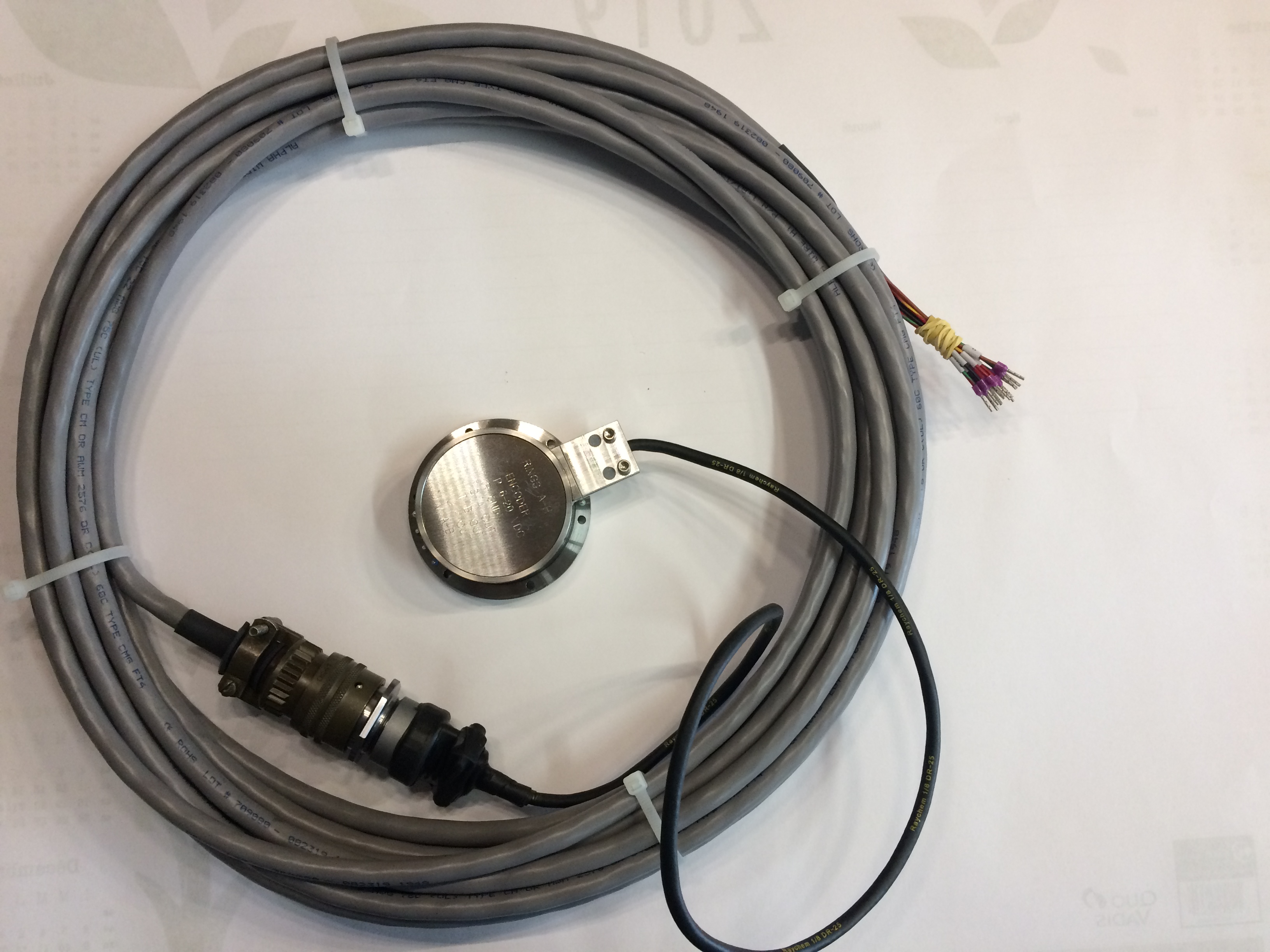

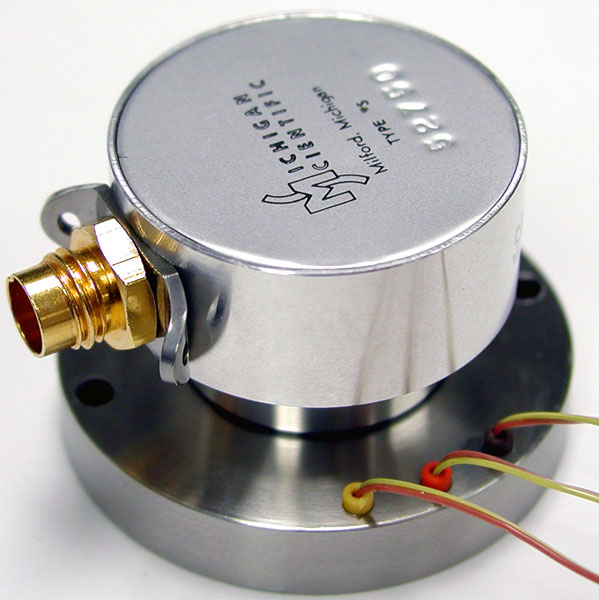

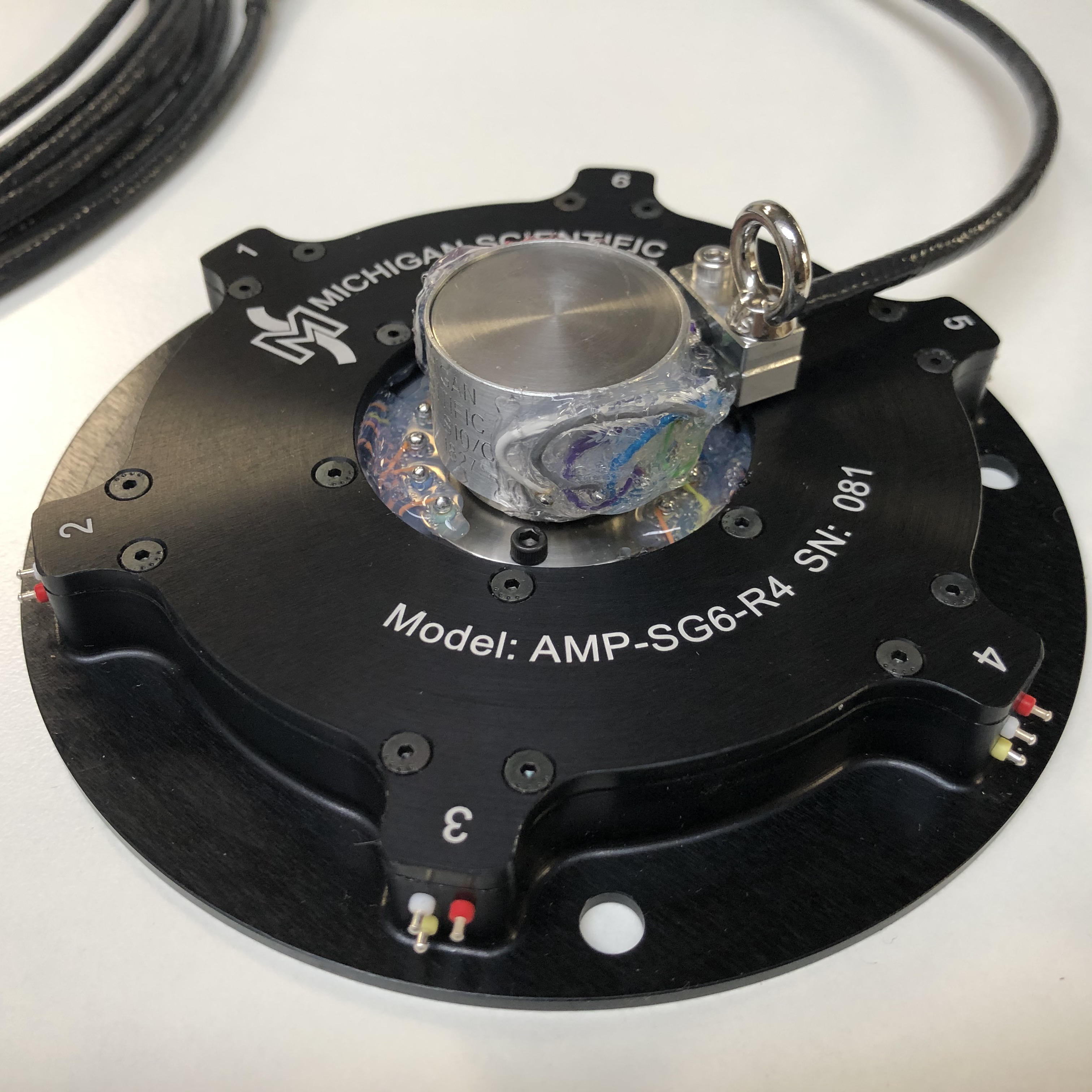

SHORT S8/X et SHORT S10/X	SHORT S6/T/T3K	Short S10M_X_N7	SHORT S8A-E360-CS	AMP-SG6-R4 + SHORT S10/T

Versions standard 8 et 10 pistes	Conditionneur 3 TC Type K intégré	10 pistes, connectique rotor : 10 fils sortie centre rotor, câble 5m stator	Version 8 pistes + codeur angulaire 360 ppr, sortie câble 60cm + extension 10m	10 pistes, 6 voies pont de jauges, faible épaisseur

Installation

Les collecteurs tournant de la série SHORT S (SHORT S4, SHORT S6, SHORT S8, SHORT S10) se montent au moyen de 2 vis directement ou via une bride dans le prolongement de l'arbre. Les fils des capteurs sont au choix acheminés à la surface ou au creux de l'arbre. Dans le second cas, un orifice de sortie sera à prévoir pour souder les fils au rotor du collecteur tournant.

Un code couleur permet d'identifier les pistes et de souder le câble aux picots du stator. Aucun réglage n'est nécessaire. L'encombrement est compris entre 21 et 37 mm selon les modèles.

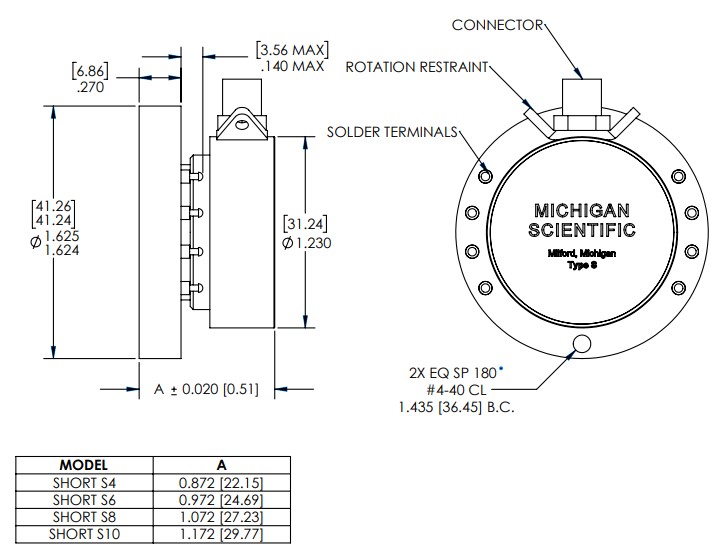

Dimensions

Applications

Mesure de couple sur transmission
Mesure de puissance sur pont arrière
Mesure de vibration
Mesure d'accélération
Mesure de freinage
Mesure de rendement d'une boîte de vitesses

Série: SHORT-S Series
Montage: Axial - bout d'arbre
Nombre de pistes: 4, 6, 8, 10
Vitesse de rotation maxi: 12000 rpm
Version étanche: non disponible
Codeur angulaire: sans
Courant maximal par voie: 500 mA
Diamètre rotor: 41.28 mm
Diamètre stator: 31.24 mm
Longueur: 22 mm
Température de fonctionnement: -40 à 121 °C
Contacts rotor: Picots à souder
Contacts stator: Picots à souder

Rotor diameter: 41 mm
Stator diameter: 31 mm
Length: 21 to 37 mm

Amplificateur / Codeur angulaire intégré

Amplificateur intégré au rotor, pour pont de jauges (capteur de force, capteur de couple) ou thermocouple
Thermocouple: Short S4/T/TC1, Short S6/T/TC3 ou Short S8/T/TC4. Specifications de l'ampli idem AMP-TC-M1.
Pont de jauges: Short S6/T/G ou Short S8/T/G ou Short S8/X/2G. Ampli : AMP-SG-M1.
Info régime de rotation par codeur angulaire - 360°/tr
