Ref: S-Series

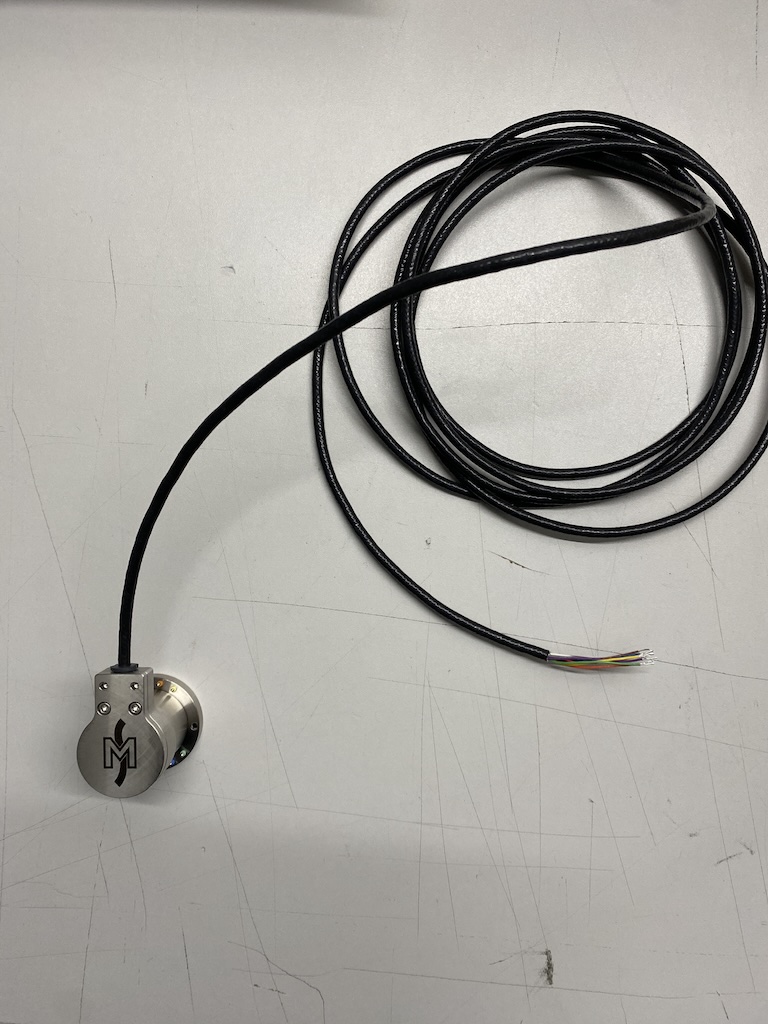

Collecteur tournant - montage bout d'arbre - 4, 6, 8 ou 10 pistes - 12000 rpm

  • Collecteur tournant - montage axial (en bout d'arbre)
  • Nombre de pistes : 4, 6, 8, 10
  • Vitesse de rotation max : 12000 Tr / min (20.000 en option)
  • Picots à souder sur le stator et rotor
  • Durée de vie: 100 millions de cycles
  • Température d'utilisation : -40°C à 121°C
  • étanche à la poussière
  • Diamètre Rotor: 41,3 mm - Epaisseur : 33 mm - Poids: 111g
  • Amplificateurs pour thermocouple et pont de jauges en option
  • connecteur sur le stator en option

Télécharger la fiche produit

?

Présentation

Les collecteurs tournant de la Série S constituent la solution la plus simple et la plus économique pour la transmission de signaux de mesure depuis un arbre en rotation. Disponibles en version 4, 6, 8 ou 10 pistes pour la transmission de signaux de mesure (ponts de jauges, capteurs de force, capteurs de couple, accéléromètre ou tout autre signal de mesure faible puissance (maximum 500 mA/piste)) en rotation vers un système d'acquisition stationnaire. Les paliers auto-lubrifiés et la qualité des contacts autorisent une utilisation continue du collecteur tournant sans entretien particulier. Une dégradation de la qualité du signal peut être observée après 80 à 100 millions de cycles, soit environ 100.000 kms sur un véhicule passager standard. Un nettoyage en usine permet de prolonger l'utilisation.

Spécifications et modèles disponibles

Modèle Piste Vitesse Maxi étanche Diamètre Rotor Longueur Poids Ampli rotor Plan
S4 4 12.000 Non 41,28mm 33mm 111g Plan
S4CF 4 12.000 Non 41,28mm 33mm 111g Brush lifter
S6 6 12.000 Non 41,28mm 36mm 113g Plan
S6/G 6 12.000 Non 41,28mm 36mm 130g 1 ampli pour PJ
S6/TC3 6 12.000 Non 41,28mm 28mm 75g 1 ampli pour 3 TC
S6M 6 12.000 Non 50,8 mm 36mm
S8 8 12.000 Non 41,28mm 41mm 116g Plan
S8/2Gx 8 12.000 Non 41,28mm 41mm 150g 2 amplis pour PJ
S10 10 12.000 Non 41,28mm 41mm 119g Plan
S10M 10 12.000 Non 41,28mm 41mm 119g Plan
S10M/V 10 12.000 Non 51,8mm 41mm
S10/15K09/LHV 10 20.000 Non 41,28mm 41mm 100g grooved rings - lubeoil holes Plan
S10M/15K09/LHV 10 20.000 Non 51,8mm 41mm 100g grooved rings - lubeoil holes Plan
S10/15K/W 10 15.000 Oui 63.5mm 41mm 100g
  • Diamètre rotor: 41,28mm
  • Longueur: de 28 à 41 mm.
  • La connectique par défaut est de type bornier (picots à souder). Un connecteur peut être monté en option sur le stator.

Installation

Les collecteurs tournant de la série S (S4, S6, S8, S10) se montent au moyen de 2 vis directement ou via une bride dans le prolongement de l'arbre. Les fils des capteurs sont au choix acheminés à la surface ou au creux de l'arbre. Dans le second cas, un orifice de sortie sera à prévoir pour souder les fils au rotor du collecteur tournant. Un code couleur permet d'identifier les pistes et de souder le câble aux picots du stator. Aucun réglage n'est nécessaire.

Applications

  • Mesure de couple sur transmission
  • Mesure de puissance sur pont arrière
  • Mesure de vibration
  • Mesure d'accélération
  • Mesure de freinage
  • Mesure de rendement d'une boîte de vitesses
Série
S-Series
Montage
Axial - bout d'arbre
Nombre de pistes
4, 6, 8, 10
Vitesse de rotation maxi
12000 , 20000 rpm
Version étanche
non disponible
Codeur angulaire
sans
Courant maximal par voie
500 mA
Diamètre rotor
41.28 mm
Diamètre stator
31.24 mm
Longueur
33 mm
Température de fonctionnement
-40 à 121 °C
Contacts rotor
Picots à souder
Contacts stator
Picots à souder
Remarque
Connecteur en option

Dimensions

Option étanche

le modèle S10/15K/W est étanche à l'intrusion de poussière et d'humidité.

Option haute vitesse

les modèles S10/15K peuvent être utilisés jusqu'à 20.000 trs/min. Ils nécessitent un entretien léger, consistant en l'ajout périodique de lubrifiant. Outils, lubrifiant et notice fournis.

Option connecteur

un connecteur peut être fixé sur le stator en lieu et place des picots à souder

  • amplificateurs à positionner entre les capteurs et le collecteur, permettant l'optimisation de la qualité du signal transmis via le collecteur tournant.
  • conditionnement de signal pour jauges de contraintes
  • conditionnement de signal pour thermocouples
  • Connecteurs
