Ref: SR Series

Collecteur tournant axial robuste - 4, 6, 8, 10, 20, 36 voies

Nombre de voies : 4, 6, 8, 10, 20, 36 pistes
Vitesse de rotation max : jusqu'à 15000 Tr/min
Meilleure tenue vibratoire que la série S
Diamètre rotor : 50,8 ou 63,4 mm
Version étanche disponible
Poids max : 255 gr max
Courant max par piste : 500mA
Connectique stator : picots à souder, connecteur, sortie câble
Connectique rotor : picots à souder, connecteur
Amplificateurs pour jauges ou thermocouples en option
Température d'utilisation : de -40 °C à +121 °C

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Les collecteurs tournant de la série SR de Michigan Scientific sont utilisés pour une grande variété d'applications nécessitant la transmission de signaux de mesure depuis un arbre en rotation. Les modèles standard ont un rotor de 50,8 mm de diamètre. Ces collecteurs tournant sont conçus pour être montés à l'extrémité d'un arbre en rotation et effectuer des connexions électriques avec des jauges de contrainte, des thermocouples ou tout autre capteur installé sur un équipement tournant.

Les brosses et contacts sont fabriqués en métaux précieux, minimisant les pertes de résistance au contact, et permettant ainsi l'utilisation avec des signaux de mesure de bas niveau.

La conception en acier inoxydable de haute qualité offre une protection à la poussière et autres contaminants.

En outre, certains modèles comme le SR10M sont equipés d'un mécanisme de relevage des balais, réduisant l'usure des contacts sans démontage du collecteur tournant.

Les connexions collecteurs tournant sont effectuées via des picots à souder à code couleur situées à la fois sur le rotor et le stator du collecteur. Les palliers lubrifiés en permanence éliminent le besoin d'entretien.

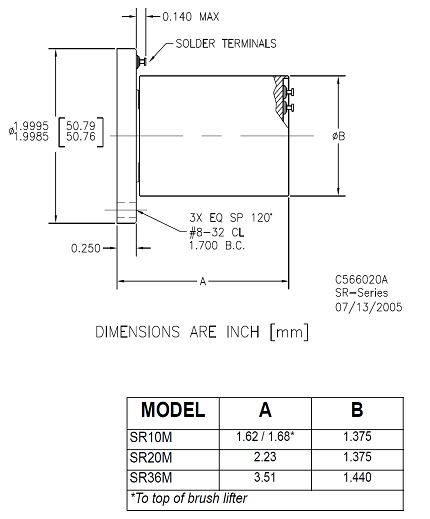

Dimensions

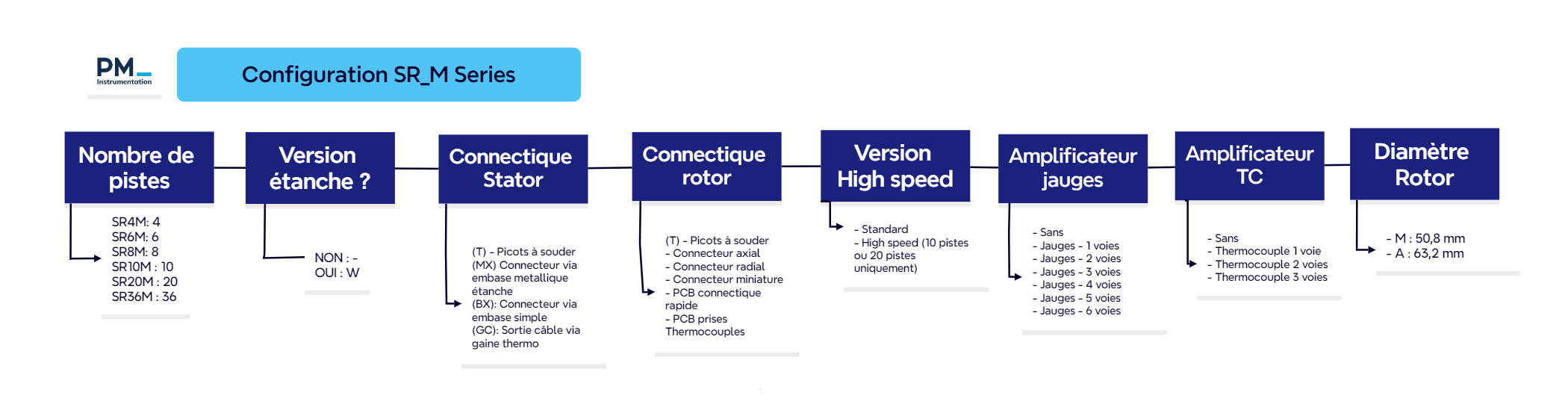

Configuration

Diamètre stator: 34,93 mm
Température de fonctionnement : -40 à 120°C
Connectique Stator : picots à souder

Configuration

Versions standard

Modèle	Nb de pistes	Vitesse max	Diam. Rotor	Longeur	Poids	Connectique Rotor	Commentaire
SR4M-BL	4	12.000	50.8mm	42.6mm	180g	Picots à souder	Levage des balais
SR6M	6	12.000	50.8mm	35.5mm	132g	Picots à souder
SR8M	8	12.000	50.8mm	40.6mm	136g	Picots à souder
SR10M	10	12.000	50.8mm	42.6mm	184g	Picots à souder	Levage des balais
SR20M	20	4.000	50.8mm	56.6mm	188g	Picots à souder	optional: max. 10.000rpm
SR36M	36	2.400	50.8mm	89.1mm	255g	Picots à souder	optional: max. 3.500rpm
SR10M/15K92	10	15.000	50.8mm	65mm		Picots à souder	-5...+120°C
SR20M/15K92	20	15.000	50.8mm	77.2mm		Picots à souder	-5...+120°C
SR20M/GE	20	11.000	50.8mm	56.6mm	188g	Picots à souder
SR20M/GE/LH	20	11.000	50.8mm	56.6mm	188g	Picots à souder	higher lifetime with special oil

Versions étanches

Modèle	Nb de pistes	Vitesse max	Diam. Rotor	Longeur	Poids	Connectique Rotor	Commentaire
SR4MW	4	2.000	50.8mm	51.6mm		Picots à souder
SR6MW	6	2.000	50.8mm	54.1mm		Picots à souder
SR8MW	8	2.000	50.8mm	59.2mm	250g	Picots à souder
SR10MW	10	2.000	50.8mm	59.2mm	250g	Picots à souder
SR20MW	20	2.000	50.8mm	72.9mm	260g	Picots à souder
SR6AB	6	10.000	63.5mm	80mm		Picots à souder	Joint sans contact Labyrinth
SR4AW/A	4	2.000	63.5mm			Connecteur
SR6AW/A	6	2.000	63.5mm			Connecteur
SR8AW/A	8	2.000	63.5mm			Connecteur
SR10AW/A	10	2.000	63.5mm	81.8mm		Connecteur
SR20AW/A	20	2.000	63.5mm	96.8mm		Connecteur

Applications

Mesure de torsion
Mesure de température rotor
Mesure de couple
Mesure de déformations

Série: SR
Montage: Axial - bout d'arbre
Nombre de pistes: 4, 6, 8, 10, 20, 36
Vitesse de rotation maxi: 12000 , 2400 , 4000 , 15000 , 11000 , 2000 , 10000 rpm
Version étanche: en option
Codeur angulaire: sans
Courant maximal par voie: 500 mA
Diamètre rotor: 41.28 mm
Diamètre stator: 34.93 mm
Longueur: 42.6 mm
Température de fonctionnement: -40 à 121 °C
Contacts rotor: Picots à souder
Contacts stator: Picots à souder
