Ref: CS84 - Pdiff ATEX

Capteur de pression différentielle ATEX - ±70 mbar à ± 3.5 bar

Etendue de mesure : +/-70mbar à +/-4 bar
Type de mesure: différentielle, bidirectionnelle
ATEX : Class I, Zone 0 AEx ia IIB T4 Ga (Ex ia IIB T4 Ga)
Précision : ±0.25 %, ±0.50 %
Signal de sortie : 4-20mA, 1-5V, 0-5V, mV/V
Construction : Acier inoxydable 316L
Media : tous gaz, tous liquides compatibles avec les surfaces
Surcharge : 200%
Connexion hydraulique :1/4” NPT (m ou f)
Connexion électrique : Connecteur M12 ou câble
Etanchéité : IP65
Réponse fréquentielle : 250Hz (4-20mA), 1kHz (Sortie tension)
Température de fonctionnement: -40 à 80°C, température media: -40 à 125°C

Livrable sous 6 semaines

Présentation

Le transmetteur de pression différentielle liquide/liquide CS84 est conçu pour la mesure de pression différentielle en conditions ATEX (Class I, Zone 0 AEx ia IIB T4 Ga (Ex ia IIB T4 Ga)) . La mesure est réalisée par un élément sensible rempli d'huile dans un corps en acier inoxydable 316L. Le CS84 offre une excellente stabilité sur une large plage de températures de fonctionnement tout en offrant une résistance à la corrosion contre divers liquides et gaz.

Les dimensions réduites en font une solution parfaite pour les applications de mesure différentielle dans des espaces confinés. Le media peut être liquide ou gazeux grâce à la conception tout inox, sans soudure ni joint. Les options de configuration incluent des plages de pression différentielle jusqu'à 3.5 bar, divers signaux de sortie tension et 4-20 mA et des connexions hydrauliques de type 1/4″ NPT mâle ou femelle.

Spécifications

acier inoxydable 316L
Protection à la surcharge: 200%
Plage de température : -40 à 80°C
Précision totale est de 0,50%.
étendue de mesure : de +/- 70mbar à +/-3.5bar

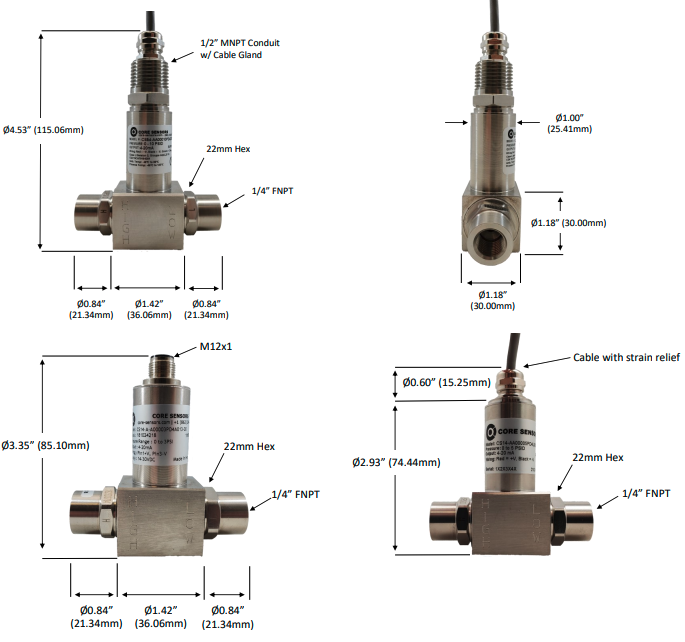

Dimensions

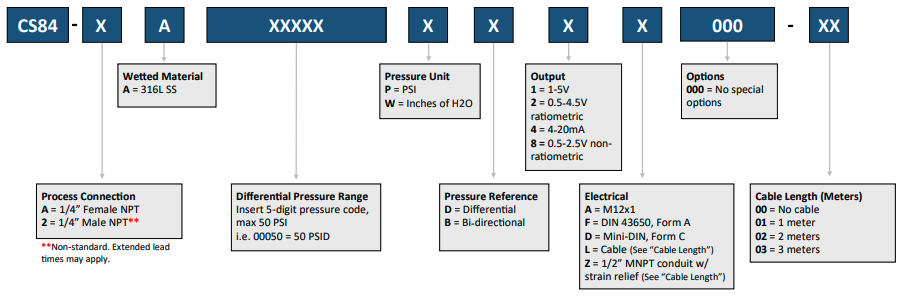

Configuration

Remarque : l'étendue de mesure également spécifiable en Bar ou mBar.

Applications

Filtration
Mesure de débit, mesure de niveau
pétrole et gaz
emballage
pompes et compresseurs

Type de capteur: Pression différentielle
Etendue de mesure: < 100 bar
Précision (erreur totale): 0.5 %
Non linéarité (% PE): ± 0.25 %
Température de fonctionnement: -40 à 80 °C
Signal de sortie: 0-5 VDC, 1-5VDC, 4-20 mA
Application: ATEX
Tension d'alimentation: 24 Vcc
Construction: externe: Inox 304, interne: 17-4 PH Stainless Steel ou 15-5 PH Stainless Steel
Classe de Protection: IP65
Connectique: Câble ou connecteur
