Ref: CS91

Capteur de pression haute température - 0-35 à 0-2000 Bar

étendue de mesure 0-35 à 0-2000 Bar
Non linéarité ≤ ± 0,25% pleine échelle
Technologie : piezorésistive
Élément sensible : pont complet sur Hastelloy C276 ou Inconel 718
Température de fonctionnement de -40 à +200°C
Compensation en température : 25 à 150°C
Temps de réponse < 0,1 ms
Pression de surcharge : 150%
Sortie pleine échelle : 10 mV/V
Sortie Pt1000
étanchéité via joint métal Inconel 600 (non inclus)
Connectique : plots à souder ou connecteur

Introduction

Le capteur de pression haute température miniature CS91 utilise un élément sensible piézorésistif en silicium montés en pont complet, et isolé diélectriquement. La plage de température de fonctionnement de -40 à +204°C fait de ce capteur une solution adaptée pour les applications à température élevée, par exemple pour les essais moteur. La conception miniature permet une installation dans des espaces confinés.

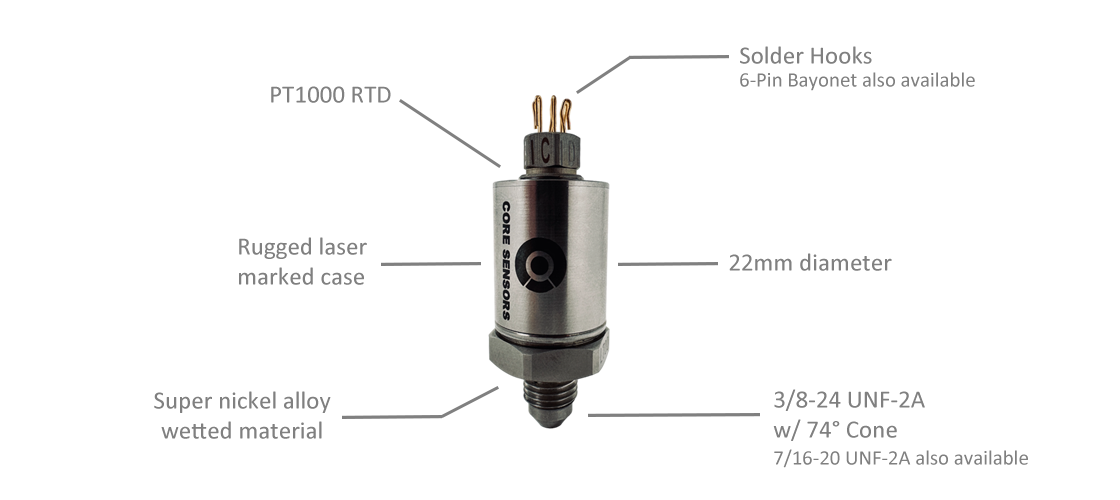

Encombrement miniature - Sortie en millivolts élevée

Le capteur de pression haute température CS-91 offre une sortie pleine échelle typique de 10mV/V pour une tension d'excitation maxi de 10VDC. Une sortie température PT1000 est incluse pour les applications où une mesure de température de référence est utile.

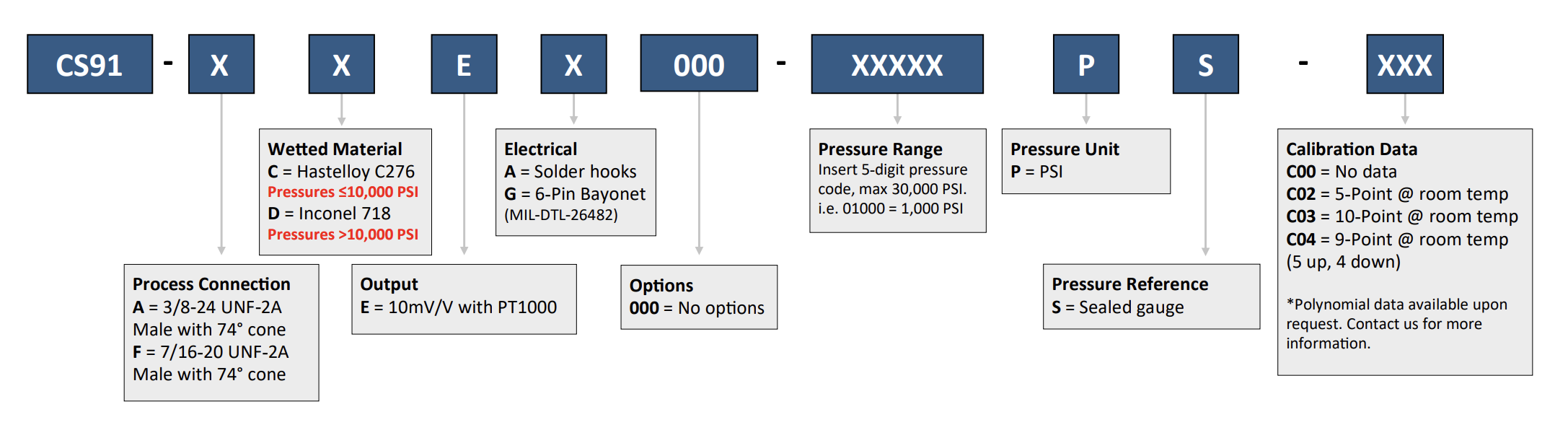

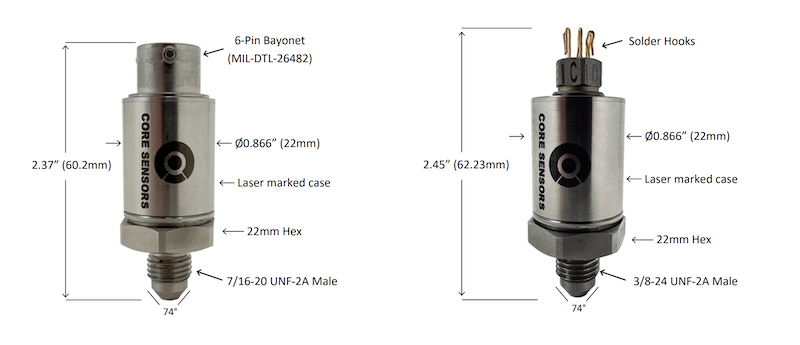

La construction du CS91 est en Hastelloy C276 ou Inconel 718 résistance, le diamètre est de 22 mm.

Spécifications

Plage de mesure	Relative : 0...35 à 0...2000 Bar
Media	Air, eau, huile, gaz non explosifs
Technologie	piézorésistive, isolée diélectriquement
Protection contre les surcharges	150%
Précision	0,25%
Température du milieu	-40 à 204°C
Température de fonctionnement	-40 à 204 °C.
Signal de sortie	10 mV/V
Tension d'excitation	max 10 VDC
Connexion électrique	crochets à souder ou connecteur haute température
Raccordement hydraulique	7/16-20 UNF-2A Male ou 3/8-24 UNF-2A Male
