Compas numérique 3D de précision - Sortie RS-232 / 485

Présentation

Le compas numérique DCM302B associe un magnétomètre à un inclinomètre électrolytique robuste à 2 axes pour fournir des mesures de cap, de roulis, de tangage précises jusqu'à +/- 85° (roulis, tangage). Les précisions obtenues sont comprises entre ±0,5° et ±0,8° pour l'azimuth, et de ±0,1° en roulis/tangage.

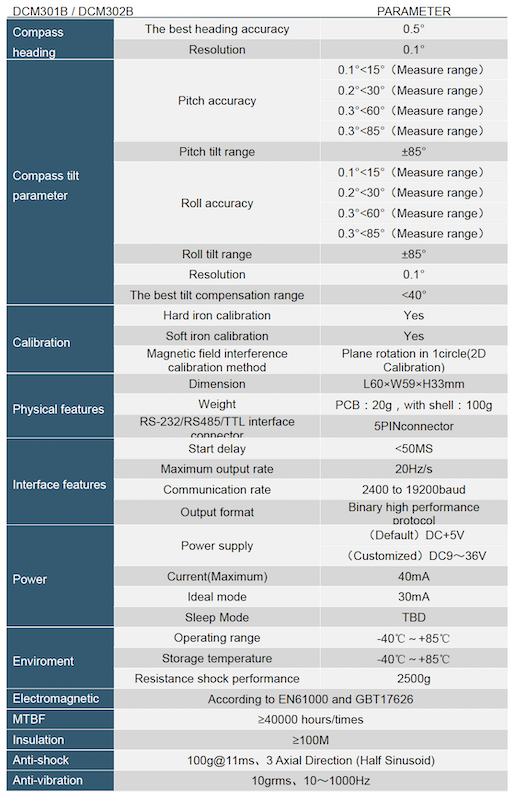

Spécifications

Installation

	DCM301B	DCM302B

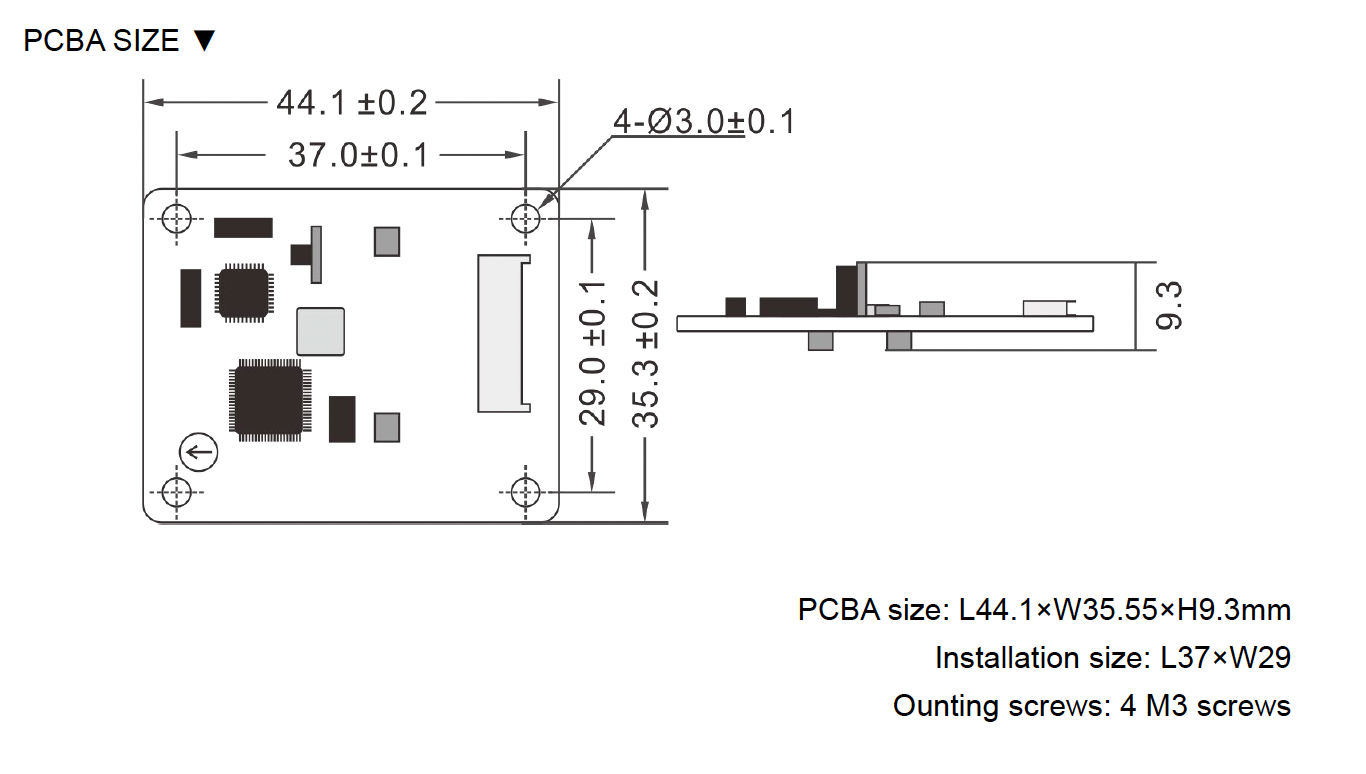

Dimensions

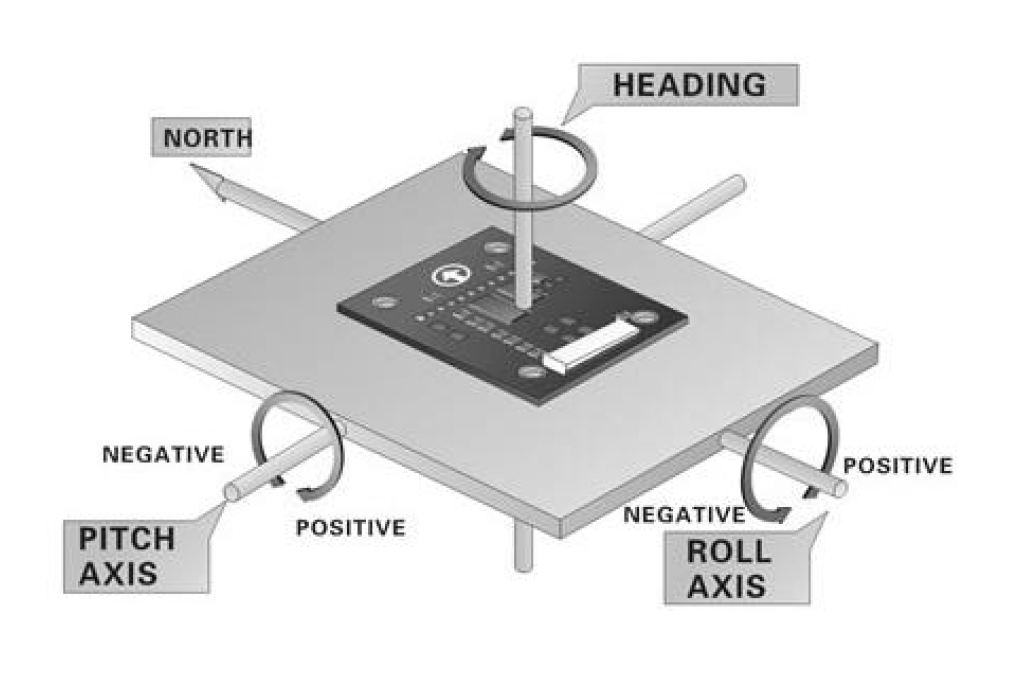

Installation

Communication

L'interface de sortie est de type RS-232/485/UART, le protocole est ASCII

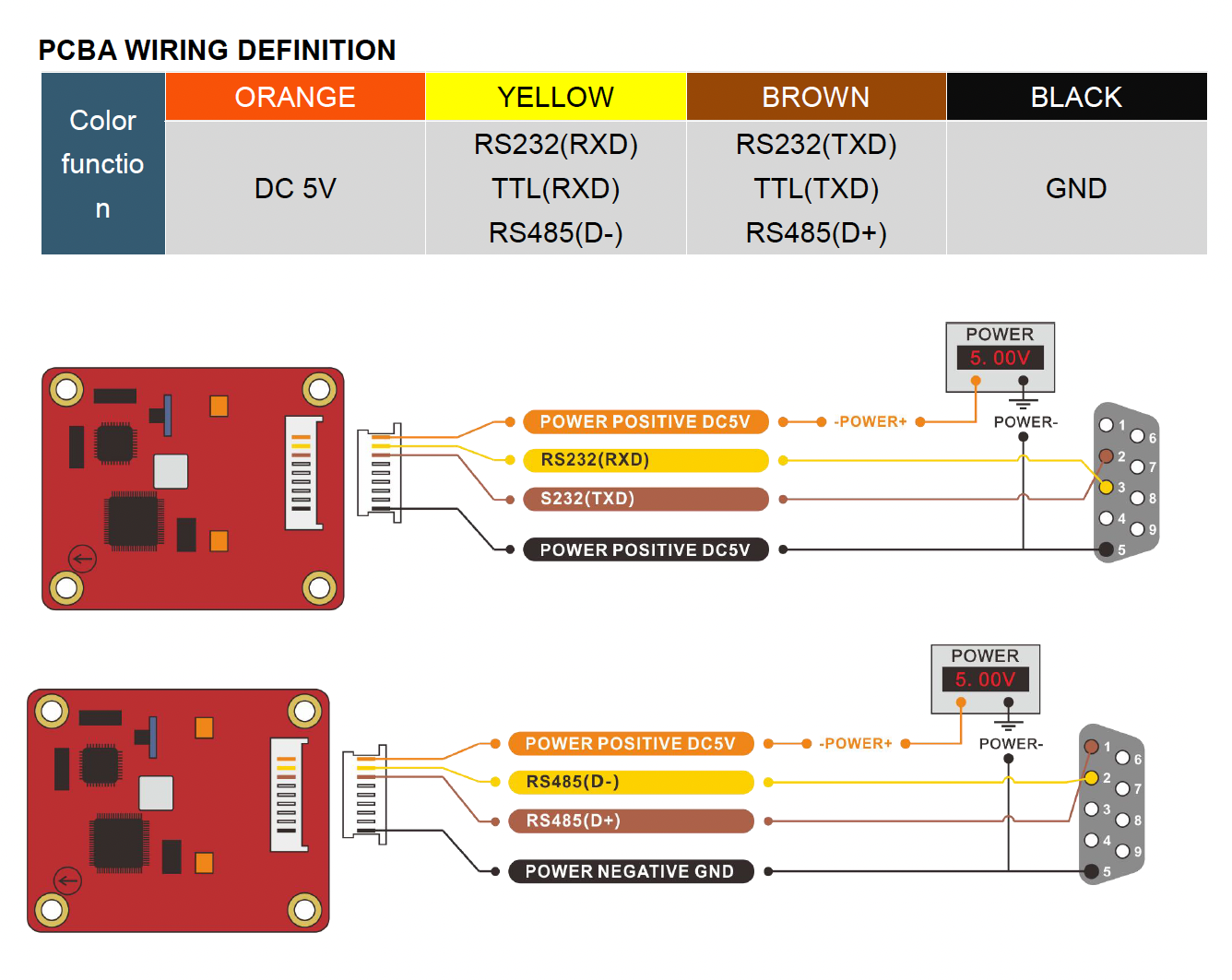

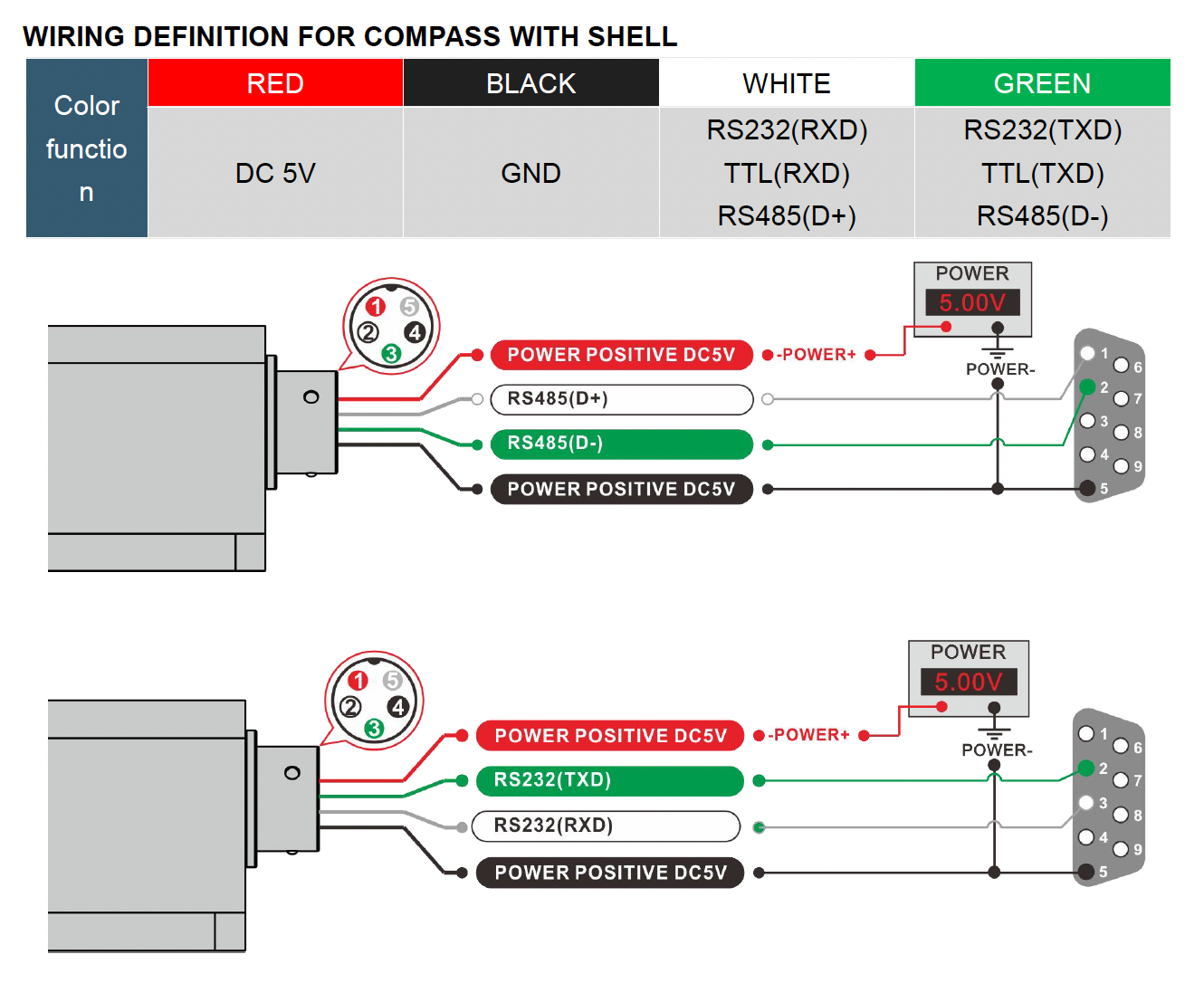

Schéma de câblage

DCM301B	DCM302B

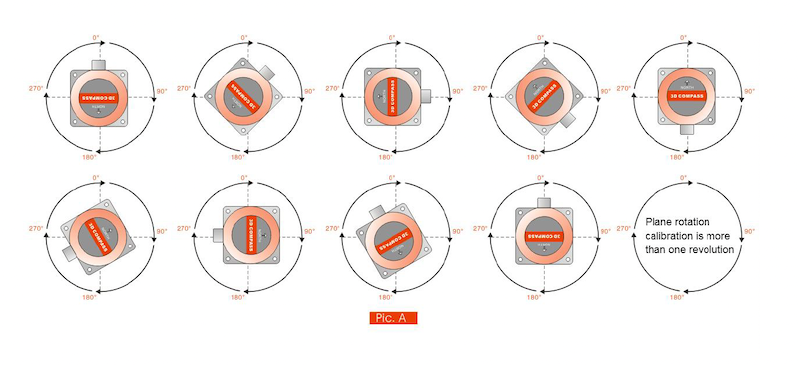

Calibration

Le compas numérique DCM302B intègre une procédure de calibration rapide pour la compensation des perturbations magnétiques de type "Soft Iron" et "Hard Iron".

Configuration

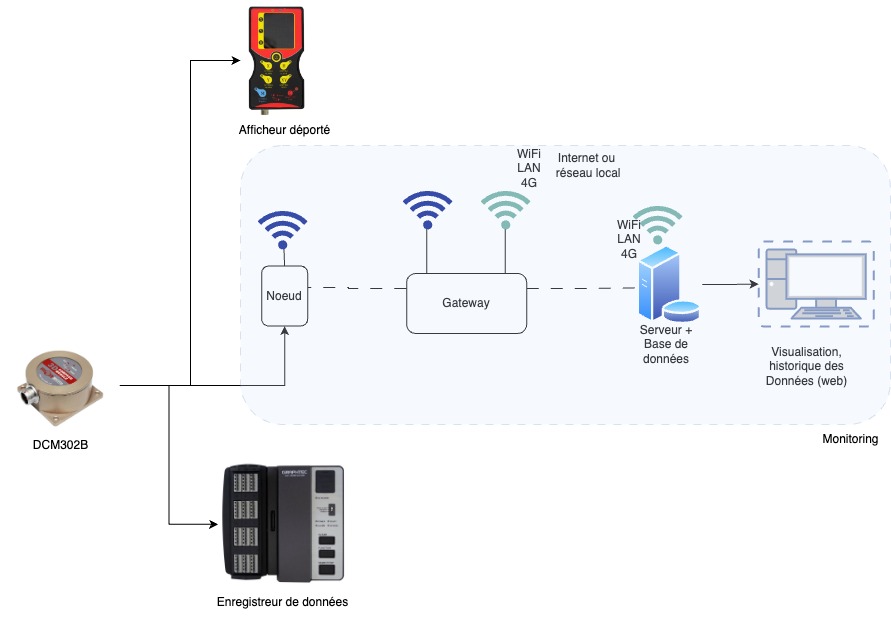

Accessoires et personnalisation

Sur demande, le DCM301B / DCM302B peut être personnalisé pour intégration directe à l'application:

• câblage
• platines
• boîtiers customs
• afficheur intégré ou déporté
• enregistreur autonome intégration dans système IOT pour suivi distant

Nous contacter pour plus d'informations sur ces possibilités |

Applications

• Stabilisation de la plate-forme
• Contrôle des antennes satellites
• ROV/UUV Véhicules sous-marins sans équipage
• Navigation maritime, arpentage et cartographie
• Bouées météorologiques
• Positionnement d'antennes

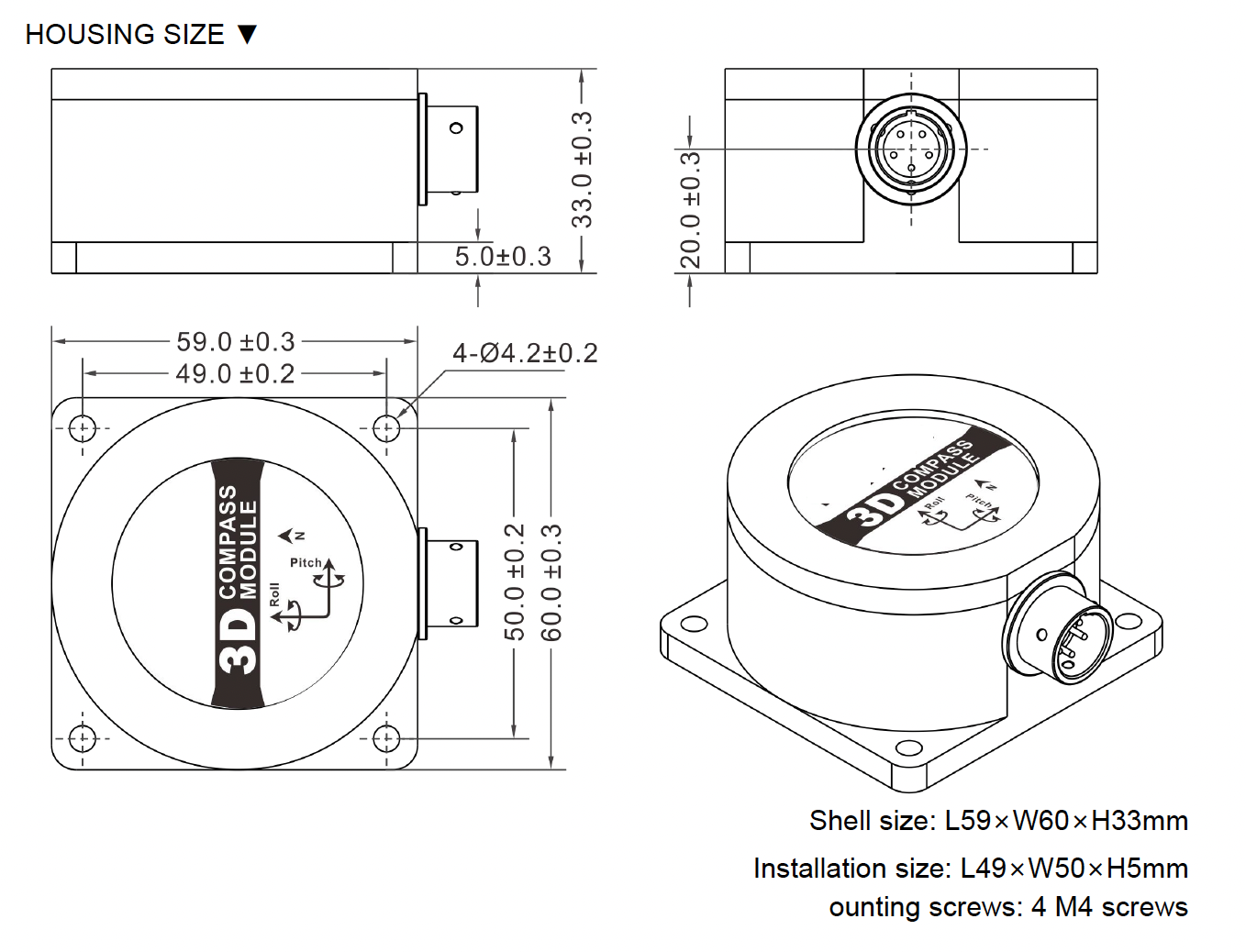

Dimensions

	DCM301B	DCM302B
Dimensions

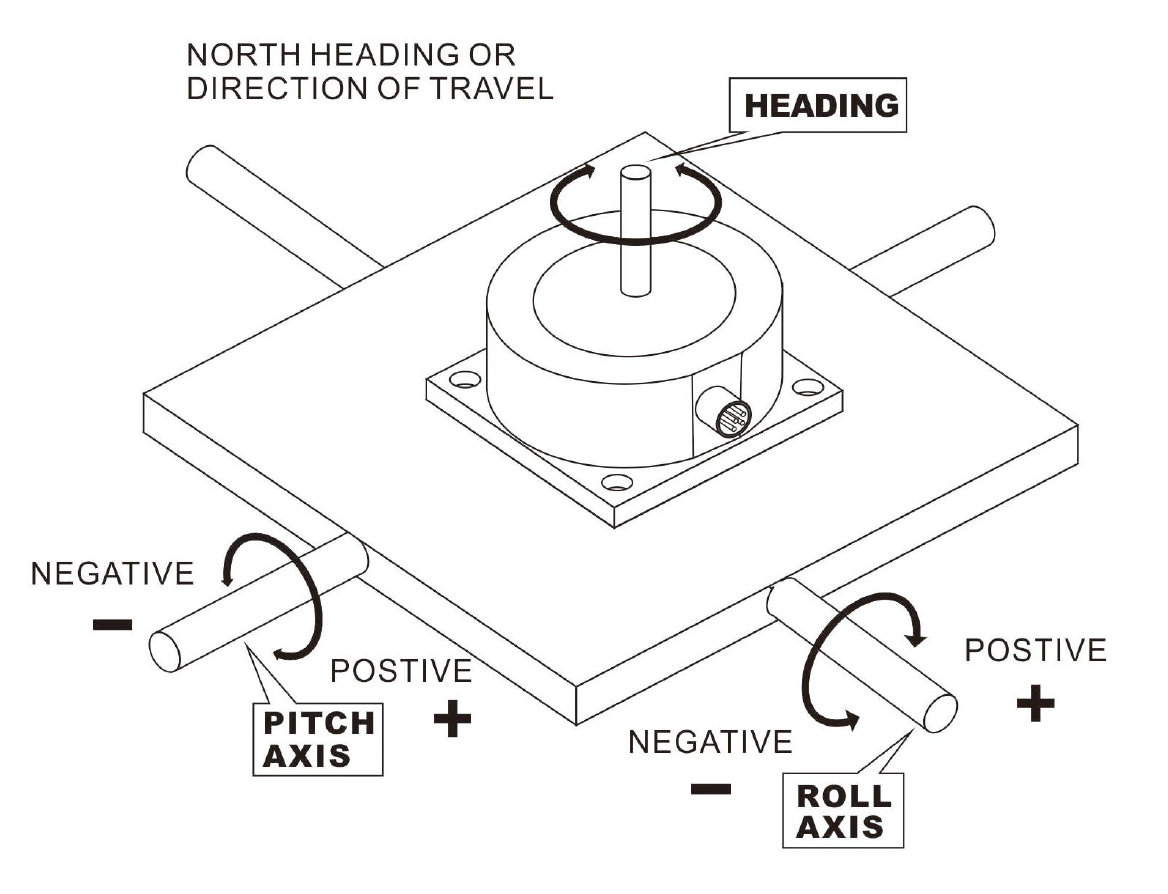

Installation

Connectique

DCM301B	DCM302B

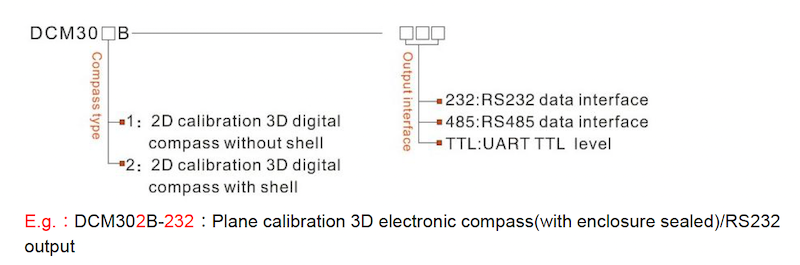

Configuration

• version PCB ou boîtier
• Type de signal de sortie
• Câble

Accessoires et personnalisation

Sur demande, le DCM301B / DCM302B peut être personnalisé pour intégration directe à l'application:

• câblage
• platines, boîtiers customs
• afficheur intégré ou déporté
• enregistreur autonome
• intégration dans système IOT pour suivi distant

Nous contacter pour plus d'informations sur ces possibilités
