Ref: FM-200

Mesure de force de pincement pour toit ouvrant, hayon motorisé et ouvrants latéraux

  • Normes: 2000/4/EC FMVSS118
  • Plage de mesure: 0/200N (300N)
  • Rigidité: 10N / mm
  • Précision : +/- 3N
  • Espace minimum 4 mm
  • Enregistreur de mesures et logiciel d'analyse inclus
  • Logiciel en français
  • Génération automatique de rapports de test
  • Dimensions: 240x85x50mm
  • Poids : 1,3 kg

Télécharger la fiche produit

?

Présentation

Le FM 200 est un système de mesure de la force de fermeture spécialement conçu pour le développement, la validation et le contrôle (fin de production, homologation ou contrôle technique) des vitres électriques, des toits ouvrants et hayons motorisés dans l'industrie automobile.

La construction est robuste, et la mesure précise et très répétable. La maintenance consiste en un réétalonnage annuel ou biannuel selon les standards en place chez l'utilisateur.

Spécifications

Etendue de mesure 0–200 N (300 N)
Précision +/– 3 N ou 3 % de la valeur mesurée
Raideur 10 N/mm (20, 65 N/mm)
Interstice > 4 mm
Surface 50 x 50 mm
Principe de mesure Jauges de contrainte
Dimensions 240 x 85 x 60 mm
Poids 1,3 kg

Utilisation

L'utilisation, simple et rapide, ne requiert aucune formation. Les mesures sont déclenchées et enregistrées à l'aide du pupitre fourni. La configuration, la visualisation, l'évaluation des mesures ainsi que la création automatisée de rapports de test sont realisés à l'aide du logiciel PC Pinch Pilot fourni avec le FM-200

Version câble avec console

Version Bluetooth

Logiciel

Le logiciel d'explotation PinchPilot pour PC Windows propose notamment un mode dédié à la mesure sur véhicule equipés de plusieurs portes. Les résultats de mesure peuvent ensuite être affichés et imprimés sous la forme d'un tableau, ou stockés dans une base de données. Des bibliothèques Microsoft® DLL ou National Instruments® LabVIEW sont également inclues pour le contrôle à distance entièrement automatisé.

Inclus avec le système

Capteur

  • Capteur avec câble de 2,5 m
  • Pupitre de contrôle portable avec affichage LCD, port série (version standard uniquement)
  • Batterie 9V (version standard uniquement)
  • Valise de transport
  • Cable USB
  • Clé USB avec logiciel PC PinchPilot PC
  • Manuel utilisateur
  • Certificat de calibration

Logiciel Pinch Pilot

  • Operating System Windows Vista, Windows 7, 8 and 10
  • RAM ≥ 32 MB
  • Free Disk Space ≥ 50 MB
  • RS232 or USB interface

Options et accessoires

  • Capteur avec câble 5m au lieu de 2,5m
  • Adaptateur pour alimentation externe 24 VDC
  • Alimentation 230 VAC

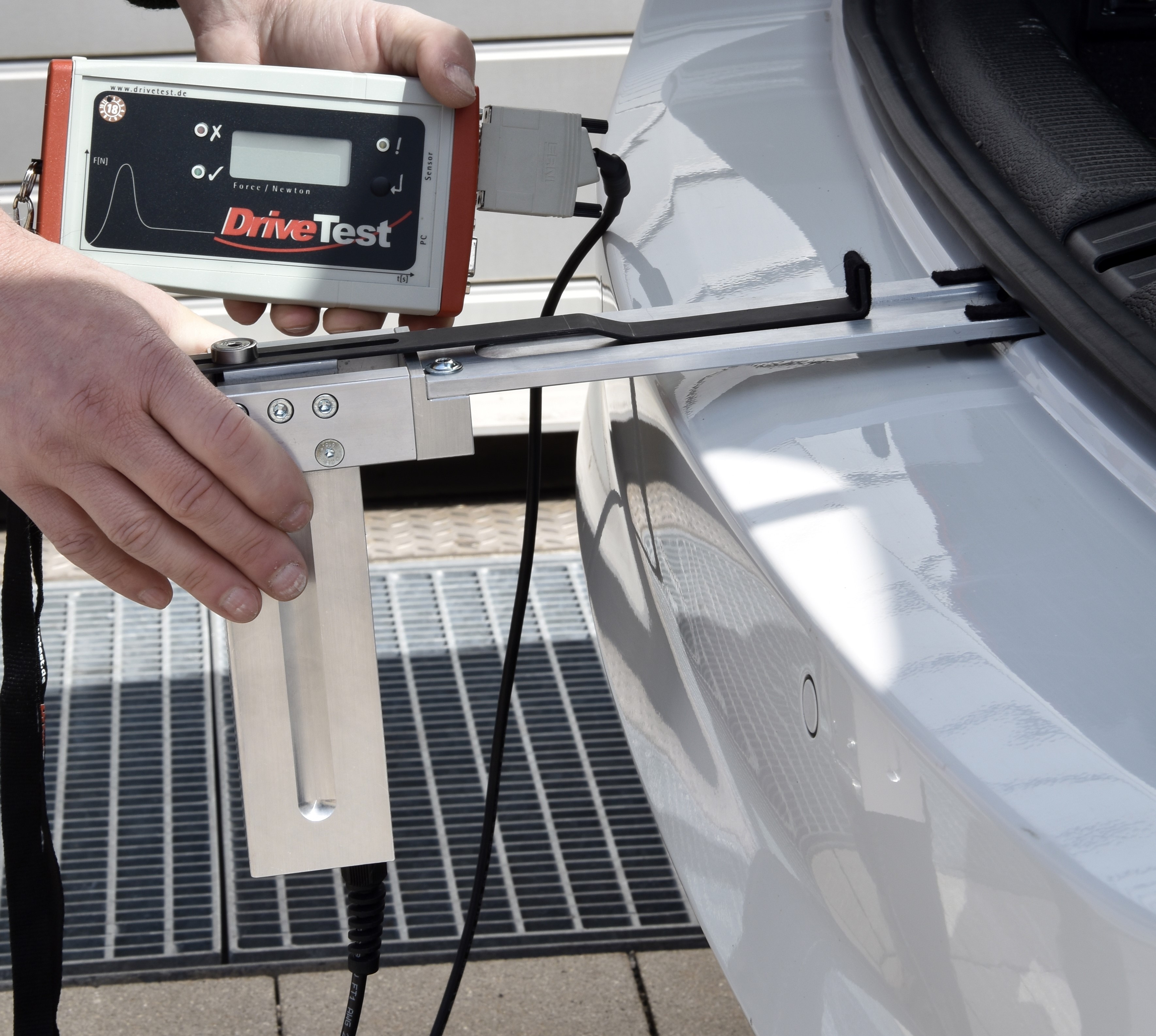

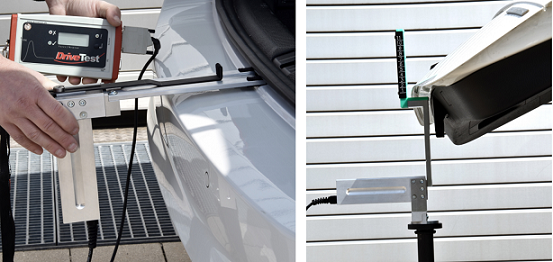

  • Kit d'installation du capteur pour la mesure sur hayon

  • Kit de fixation du capteur sur le toit ouvrant

Application
Ouvrants latéraux, Toit ouvrant, Hayon
Etendue de mesure Fz
200
Tension d'alimentation
10 Vcc
  • 240X85X50mm.
  • Poids : 1,3 kg
  • Capteur avec câble 5m au lieu de 2,5m
  • Adaptateur pour alimentation externe 24 VDC
  • Alimentation 230 VAC
  • Kit d'installation du capteur pour la mesure sur hayon

  • Kit de fixation du capteur sur le toit ouvrant

  • Capteur avec câble 5m au lieu de 2,5m
  • Adaptateur pour alimentation externe 24 VDC
  • Alimentation 230 VAC
  • Kit d'installation du capteur pour la mesure sur hayon

  • Kit de fixation du capteur sur le toit ouvrant
