Ref: FM-205 - Standard / Bluetooth

Mesure de force de pincement pour ouvrants latéraux

Application : mesure de force de fermeture vitres électriques
Standards: directive 2000/4/EG, FMVSS118
Plage de mesure: 0/260N
Rigidité: 2, 5, 10, 20 ou 65 N/mm
Précision : +/– 3 N (0–100 N) ou +/– 3 % (>100 N)
Espace minimum 25 à 30 mm
Enregistreur de mesures et logiciel d'analyse inclus
Génération automatique de rapports de test
Transmission des données avec ou sans fil
Dimensions: 175 x 75 x 57 mm
Poids : 0,4 kg

Présentation

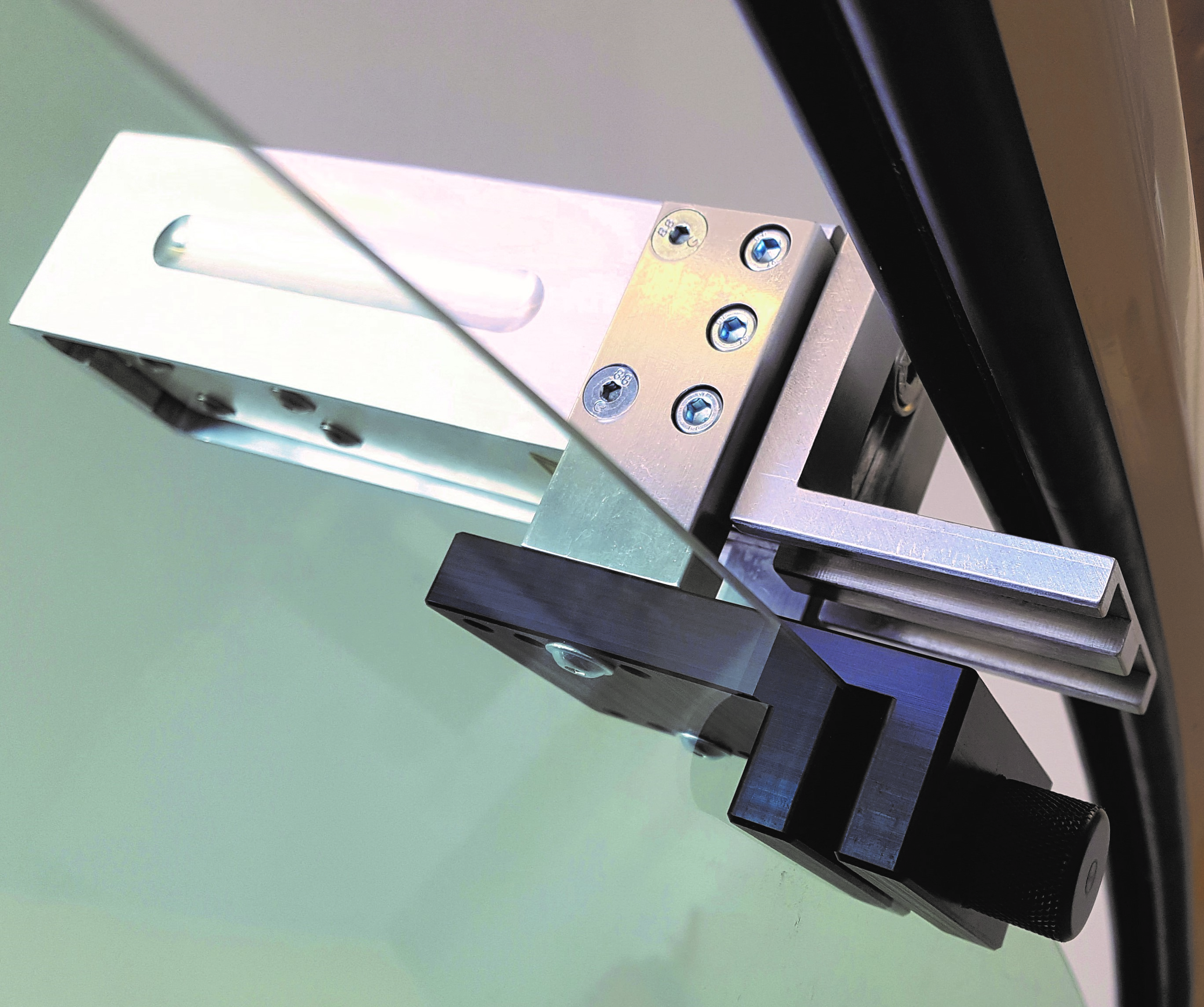

Le FM 205 est un système de mesure de la force de fermeture des vitres électriques en automobile. Le FM-205 est aussi bien utilisé en développement, en validation, pour l'homologation ou lors du contrôle (fin de production, homologation ou contrôle technique) du système d'ouvrant.

La construction est robuste, et la mesure précise et stable. La maintenance consiste en un réétalonnage annuel ou biannuel selon les standards en place chez l'utilisateur.

Spécifications

Plage de mesure: 0/260N
Précision : +/– 3 N (0–100 N) ou +/– 3 % (>100 N)
Espace minimum 25 à 30 mm

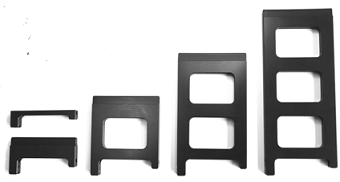

Modèle	Raideur: [N/mm]	Fmin	Fmax
FM 205-10-150 (défaut)	10	0 N (25mm)	150 N (5 mm)
FM 205-05-100	5	0 N (25 mm)	100 N (5 mm)
FM 205-02-50	2	0 N (30 mm)	50 N (5 mm)
FM 205-20-200	20	0 N (25 mm)	200 N (5 mm)
FM 205-65-260	65	0 N (25 mm)	260 N (5 mm)

Utilisation

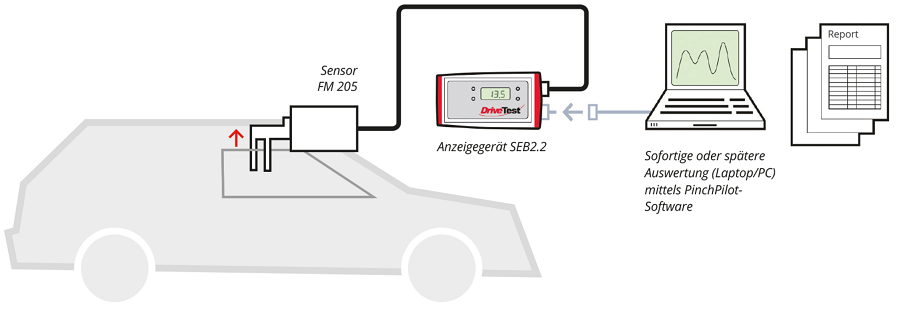

L'utilisation, simple et rapide, ne requiert aucune formation. Les mesures sont déclenchées et enregistrées à l'aide du pupitre fourni.

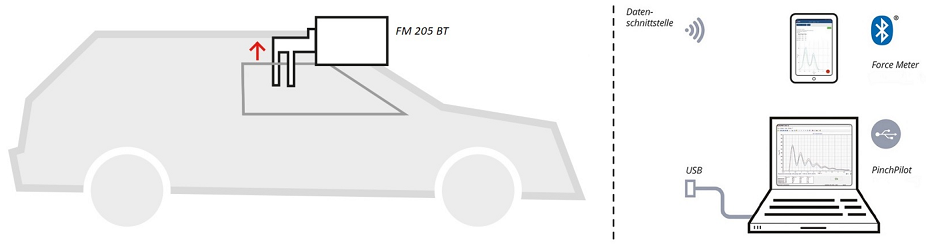

Alternative : Les données sont transmises sont fil (Bluetooth) vers un smartphone, une tablette, ou en USB vers le PC (modèle FM-205-BT)

La configuration, la visualisation, l'évaluation des mesures ainsi que la création automatisée de rapports de test sont realisés à l'aide du logiciel PC Pinch Pilot fourni avec le FM-205. Le système s'interface aisément avec un automate, un logiciel de supervision, permettant d'automatiser facilement le process de vérification.

Logiciel

Le logiciel d'explotation PinchPilot pour PC Windows propose notamment un mode dédié à la mesure sur véhicule equipés de plusieurs portes. Les résultats de mesure peuvent ensuite être affichés et imprimés sous la forme d'un tableau, ou stockés dans une base de données. Des bibliothèques Microsoft® DLL ou National Instruments® LabVIEW sont également inclues pour le contrôle à distance entièrement automatisé.

Inclus avec le système

Capteur

Capteur avec câble de 2,5 m
Pupitre de contrôle portable avec affichage LCD, port série (version standard uniquement)
Batterie 9V (version standard uniquement)
Valise de transport
Cable USB
Clé USB avec logiciel PC PinchPilot PC
Manuel utilisateur
Certificat de calibration
