Module d'acquisition EtherCAT pour capteur de force 1, 3 et 6 axes

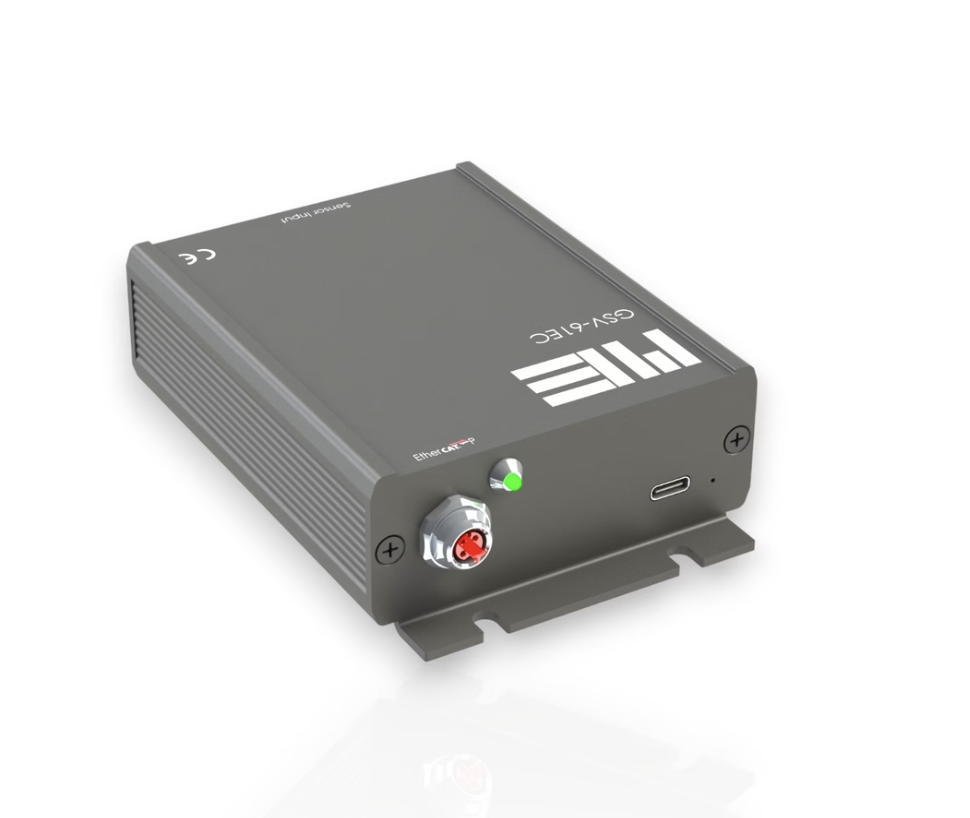

Module d'acquisition certifié EtherCAT compatible PoE

Le GSV-61T6 EC est conçu pour l'acquisition ou l'exploitation des signaux de mesure provenant de capteurs d'efforts ou de couple à jauges de contrôle depuis un contrôleur ou système EtherCAT. Les 6 voies peuvent être mises à l'échelle individuellement (sensibilité maxi : 2mV/V), ou regroupées pour des capteurs 3 ou 6 composantes. Pour les capteurs multicomposantes, l'application en temps réel d'une matrice de compensation des effets intervoies est possible.

Utilisation

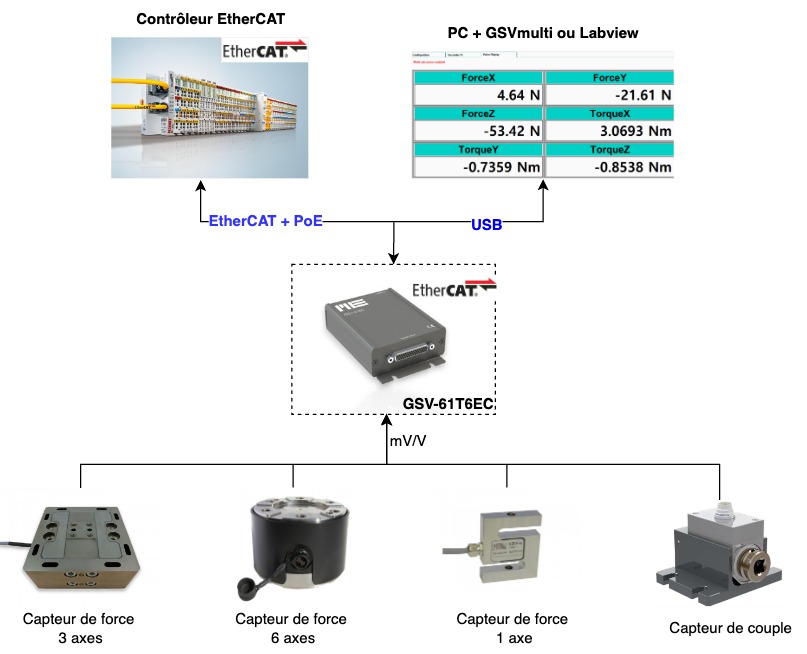

Acquisition et Contrôle via EtherCAT

le GSV-61T6 EC est compliant EtherCAT (Vendor ID : 0x00000270), et peut ainsi être utilisé pour intégrer les capteurs d'efforts dans un réseau EtherCAT pour de la mesure, de la surveillance, ou de l'asservissement.

Visualisation et acquisition sur PC

La configuration, la visualisation et l'acquisition des mesures peut également se faire via le logiciel GSVmulti. Le fichier d'acquisition peut ensuite être exporté pour un post-traitement sous Excel ou Matlab. Pour plus d'information ou pour télécharger GSV-multi: ici

Intégration sous LabView, C, C++, C#

Il est également possible d'intégrer le GSV-61T6 EC dans un environnement LabView ou une application C, C++ ou C# via les drivers et dll fournis. La communication avec le GSV-61T6 EC se fait via USB .

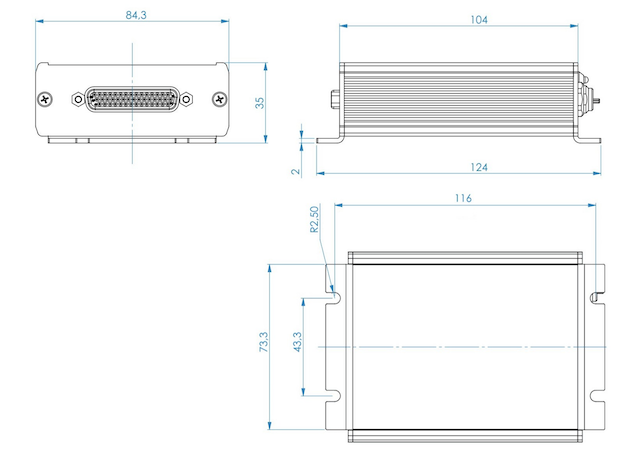

Dimensions

Applications

• Bancs et machines de test
• robotique

• Interface
• connectique

• Câble
• Capteurs
• GSV-Multi
• Convertisseurs
