amplificateur jauge de contrainte hautes performances format PCB

Présentation

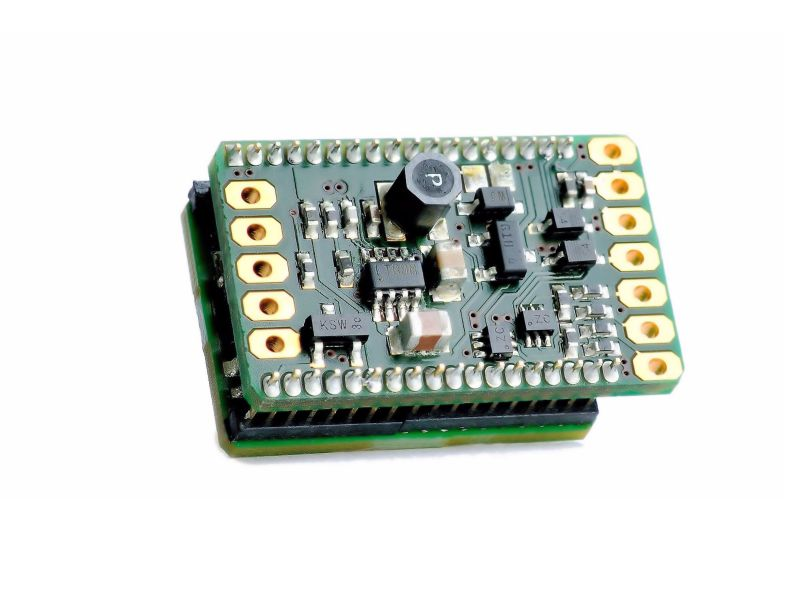

Le GSV-6L est un amplificateur pour jauges de contraintes (1 pont complet) , se présentant sous la forme d'une carte PCB très faible encombrement, et destiné à la conversion du signal jauges de contraintes (pont complet) en un signal analogique amplifié tension ou courant 4-20 mA. Le GSV-6L est une solution OEM conçue pour être intégrée au capteur ou sa connectique, et complètement configurable:

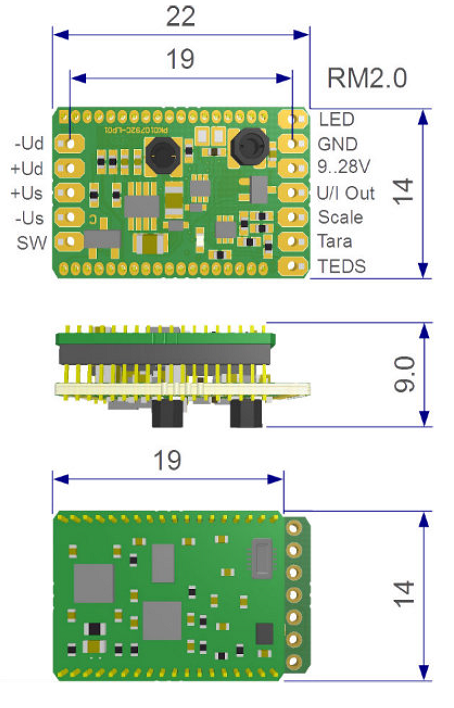

Dimensions

Spécifications

• Plage de sensibilité d'entrée : 0.1 à 8 mV/V
• Signal de sortie : -10/+10VDC ou 4-20 mA
• Compatible TEDS
• Dimensions: 22 x 14 x 9 mm
• Connectique: picots à souder.
• Température de fonctionnement: - 10/+70°C.
• Tension d'alimentation : 12-24 VDC
• Fréquence : de 10Hz à 25kHz
• Alimentation du pont : 3VDC

Configuration du module

se fait par 2 pins tare et scale (banc de calibration proposé en options):

• Sortie tension ou courant
• règlage de l'offset
• fréquence d'échantillonnage
• activation du filtre passe-bas

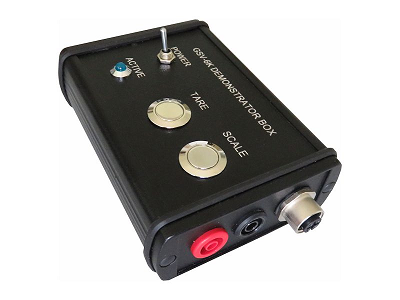

Un module de réglage est proposé en option

Applications

• Mesure de force sur banc de test, en labo ou sur véhicule
• Mesure de couple sur banc de test ou en labo

Accessoires

Boitier

• Cablage d'un capteur

• Logiciel d'acquisition
