Capteur de force de précision | 1,5 à 9000 kN | Traction / compression
- Cellule de force plate haute résistance
- Etendue de mesure : ±5 kN à ± 9000 kN
- Non-linéarité : ±0.04%
- Répétabilité: ± 0.01%
- Insensible aux efforts transverses
- Faible déflection
- Sensibilité à la température < 0.0015% / °C
- Mesure en traction / compression ou compression seule
- Protection à la surcharge: 150 %
- Signal de sortie: 4 mV/V
- température de fonctionnement : -55 à 90°C
- double ou triple ponts en option
Présentation
Capteur haute capacité hautes performances
Les capteurs de force de la série 1200 répondent aux exigences de fiabilité et de performances les plus élevées. Grâce à une conception peu sensible aux charges transverses, ce capteur d'effort est particulièrement adapté aux applications, machines et bancs de test utilisant des actionneurs hydrauliques, pneumatiques ou électriques. Les étendues de mesure sont comprises entre ±1,5 kN et ±9 MN.
Conception
La conception des capteurs de la série 1200 est le résultat de 50 ans d'amélioration continue. Le choix des jauges, la construction, le savoir-faire en fabrication et en calibration permettent l'atteinte d'une précision de ± 0.04 % de la pleine échelle, une très grande répétabilité (< 0.01%) et stabilité dans le temps (précision statique : 0.04%). La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,1% / cm) et transverses (< 0,25%), et très robuste, avec une protection à la surcharge de 150%
La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.
Spécifications
- Mesure : traction / compression (12x0 ou compression seule (12x1, 12x3)
- Alimentation du pont : 1-20 VDC
- Résistance du pont : 350 Ohm
- Protection à la surcharge: 150 %
Modèle | etendues | Mesure | Non-linéarité | Hystérésis | flèche | Sortie | Embase | Poids | Plan |
---|---|---|---|---|---|---|---|---|---|
1210 | ±1.5 / ±2.5 / ±5 / ±10 kN | T&C | ± 0.04% | ± 0.03% | 0.03 mm | 2.0 mV/V | B101M | 0.7 kg | Plan |
1210 | ±25 / ±50 kN | T&C | ± 0.04% | ±0.04% | 0.03 mm | 4.0 mV/V | B102M | 1.5 kg | Plan |
1211 | 0-5 / 0-10 kN | Compression | ± 0.03% | ± 0.03% | 0.03 mm | 2.0 mV/V | B101M | 0.7 kg | Plan |
1211 | 0-25 / 0-50 kN | Compression | ± 0.04% | ± 0.04% | 0.05 mm | 4.0 mV/V | B102M | 1.5 kg | Plan |
1220 | ±100 / ±250 kN | T&C | ±0.04% | ±0.04% | 0.05 mm | 4.0 mV/V | B103M | 4.3 kg | Plan |
1221 | 0-125 / 0-250 kN | Compression | ± 0.05% | ± 0.05% | 0.05 mm | 4.0 mV/V | B106M | 3.1 kg | Plan |
1231 | 0-450 kN | Compression | ± 0.05% | ± 0.05% | 0.08 mm | 4.0 mV/V | B104M | 6 kg | Plan |
1232 | ±450 kN | T&C | ±0.04% | ±0.04% | 0.080 mm | 4.0 mV/V | B112M | 11.8 kg | Plan |
1240 | ±900 kN | T&C | ±0.06% | ±0.06% | 0.30 mm | 4.0 mV/V | B105M | 30.9 kg | Plan |
1241 | 0-900 kN | Compression | ± 0.05% | ± 0.05% | 0.10 mm | 4.0 mV/V | B108M | 18 kg | Plan |
1243 | 0-1350 / 0-1800 kN | Compression | ± 0.05% | ± 0.05% | 0.13 mm | 4.0 mV/V | B124M | 34 kg | Plan |
1244 | ±1200 kN | T&C | ±0.08% | ±0.08% | 0.15 mm | 4.0 mV/V | B116M | 31.8 kg | Plan |
1252 | ±1800 kN | T&C | ±0.09% | ±0.09% | 0.18 mm | 4.0 mV/V | B126M | 45 kg | Plan |
1260 | ±2700 kN | T&C | ±0.10% | ±0.10% | 0.2 mm | 4.0 mV/V | B122M | 90 kg | Plan |
1280 | ±4500 kN | T&C | ±0.15% | ±0.15% | 0.2 mm | 4.0 mV/V | B123M | 205 kg | Plan |
1290 | ±9000 kN | T&C | ±0.20% | ±0.20% | 0.25 mm | 4.0 mV/V | B125M | 390 kg | Plan |
Installation
- Alimentation du pont : 1-20 VDC
- Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
- Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
- Montage 3 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
- Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici
- Montage 5 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici
Instruction de montage détaillée ici
Conditionnement et acquisition
Le signal de sortie des capteurs de la série 1200 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.
Applications
- Bancs de test en aéronautique, automobile
- Essais matériaux
- Instrumentation de bancs d'essais
- Instrumentation de vérins hydrauliques
- Vérification de capteurs
- Bancs d'étalonnage
Options et accessoires
- Type de capteur
- Cellules plates
- Précision (erreur totale)
- ≤ 0.1 %
- Non linéarité (% PE)
- ± 0.04 %
- Hystérésis
- 0.03 % FS
- Non-répétabilité
- 0.01 % FS
- Compensation en température
- -10 à 45 °C
- Température de fonctionnement
- -55 à 90 °C
- Sensibilité au Zéro
- 0.0015 %PE/°C
- Sensibilité du gain
- 0.0015 %/°C
- Sortie analogique
- non-amplifié
- Signal de sortie
- 2 , 4 mV/V
- Résistance du pont
- 350 Ω
- Tension d'alimentation
- 10 Vcc
- Connectique
- Connecteur ou câble
- Direction de mesure
- Traction + Comp.
- Surcharge
- 150 %PE
- Matériau
- Acier
- Classe de Protection
- IP40
- Plage d'effort à mesurer
- 250 N - 5 kN, 5kN - 250 kN, > 250 kN, > 1 MN
- Application
- Haute Précision, OEM
- Datasheet_1200-LC_pmi_FR.pdf
- Datasheet_1201SCO_pmi_FR.pdf
- Datasheet_1200HC_pmi_FR.pdf
- Datasheet_1200HC_pmi_EN.pdf
- Datasheet_1201SCO_pmi_EN.pdf
- Datasheet_1200-LC_pmi_EN.pdf
- 1000-1100-1200-3200-Installation.pdf
- Accessories-Brochure.pdf
- JN-1.pdf
- RodEnd-1.pdf
- TA.pdf
- 1111-and-1211-Drawing.pdf
- Plan modèle 1221
- Plan modèle 1231
- Plan modèle 1241
- Plan modèle 1243
- Plan modèle 1220
- 1210-1.5KN-50KN.STEP_.zip
- 1210-1.5KN-50KN-B.STEP_.zip
- 1220-100-250KN.zip
- 1220-100-250KN-B.zip
- 1232-450KN.zip
- 1232-450KN-B.zip
- 1240-900KN.zip
- 1240-900KN-B.zip
- 1244-1200KN.zip
- 1244-1200KN-B.zip
- 1252-1800KN.zip
- 1252-1800KN-B.zip
- 1260-2700KN.zip
- 1260-2700KN-B.zip
- 1280-4.5MN.STEP.zip
- 1280-4.5MN-B.STEP.zip
- 1290-9000KN.zip
- 1290-9.0MN-B.STEP.zip

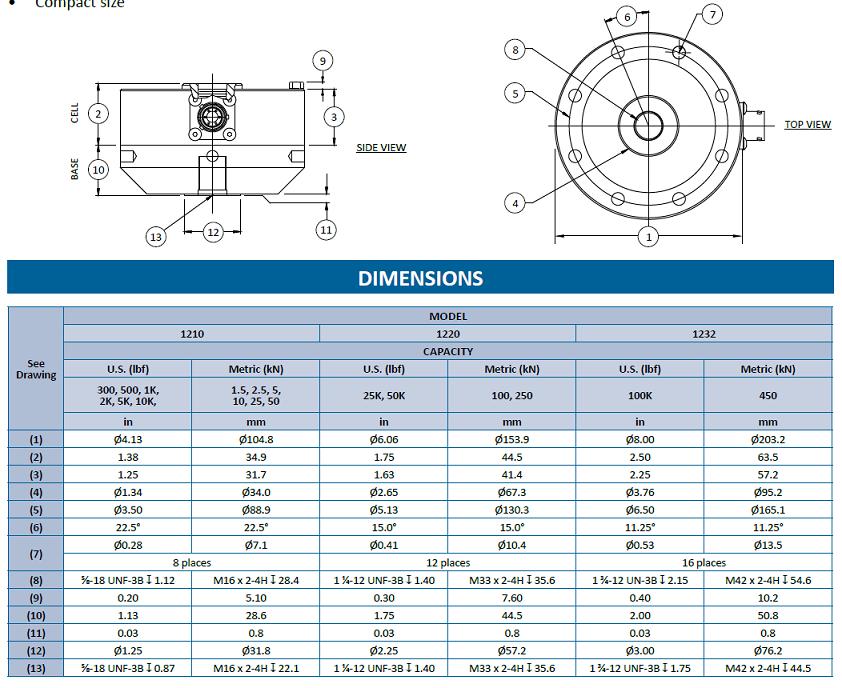

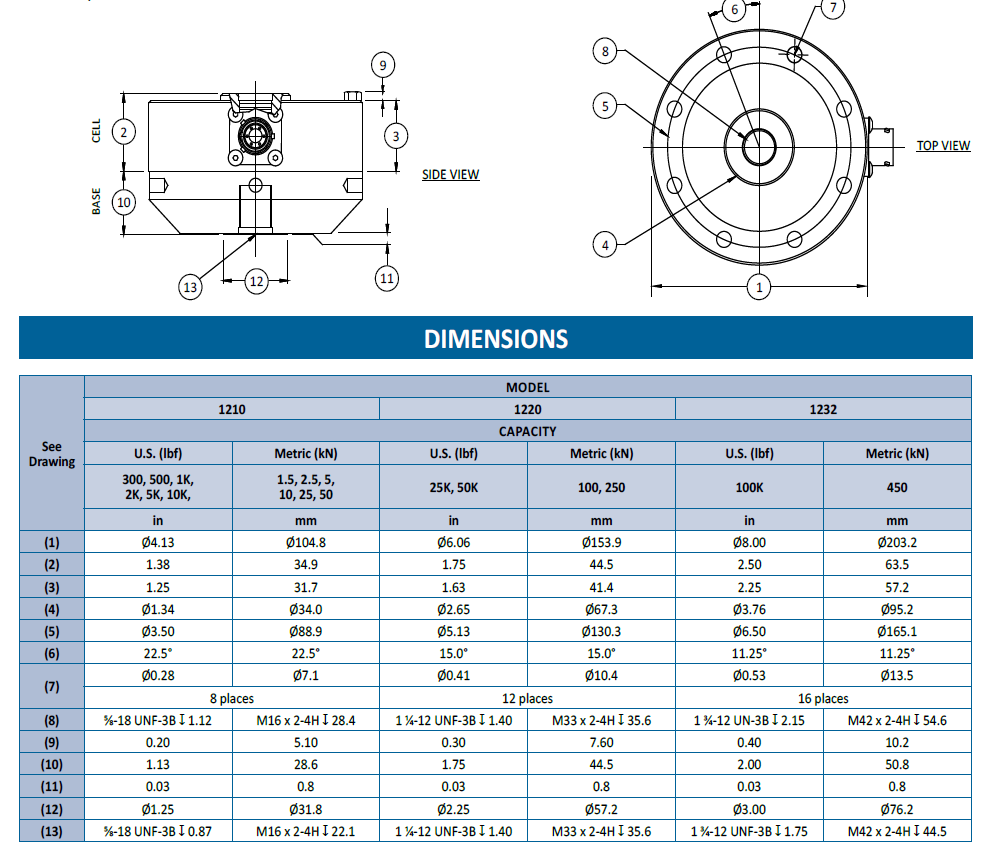

Dimensions 1210, 1220, 1232

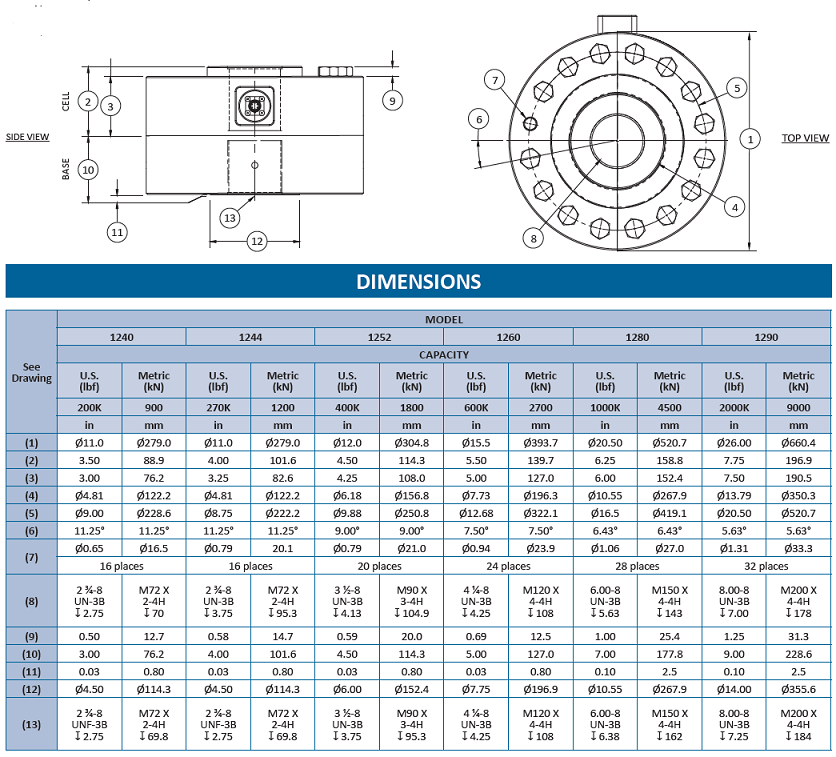

Dimensions 1240, 1244, 1252, 1260, 1280, 1290
Connectique
Options
Connectique

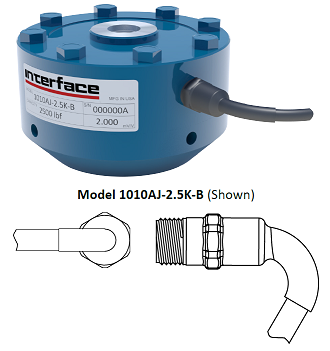

Connecteur Baïonnette | Connecteur vissé | Sortie câble 3m |
---|---|---|
Connecteur PT02E-10-6P / Option ACK ou CDS | Connecteur PC04E-10-6P / Option AF ou ALD | Option AJ |
Pont de jauges redondant
double ou triple
TEDS
selon standard
Calibration
ISO 17025 ou E74 NIST
embase
1010 | 1010 | 1020 | 1032 | 1040 | 1044 | 1052 | 1060 | 1080 | 1090 |
---|---|---|---|---|---|---|---|---|---|
B101(M) | B102(M) | B103(M) | B112(M) | B105(M) | B116(M) | B121(M) | B122(M) | B123(M) | B125(M) |
tige filetée de précision
rotules
Montage
Accessoire | Descriptif |
---|---|
Ecrous | --- |
Acquisition
Accessoire | Photo | Descriptif |
---|---|---|
[Afficheur | Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min | |
Conditionneur | sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA. | |
Systèmes d'acquisition | Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab. |
