Ref: 1000 Série - Fatigue

Capteur de force de Fatigue | 1250 N à 4500 kN |Traction compression

  • Mesure de force en fatigue
  • Nombre de cycles : 100 millions pleine charge
  • Etendue de mesure : ±1,25 kN à ±4500 kN
  • Précision : ±0.05% à ±0.1% de la pleine échelle selon modèle
  • Insensible aux efforts transverses
  • Faible déflection
  • Mesure en traction / compression
  • Protection à la surcharge: 300 %
  • Signal de sortie : 1 à 2 mV/V
  • température de fonctionnement : -55 à 90°C
  • double ou triple ponts en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

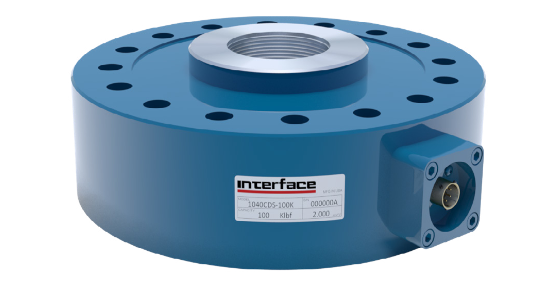

Capteur de fatigue haute capacité hautes performances

Les capteurs de la série 1000 sont des capteurs de force de fatigue traction/compression haute précision conçus pour les bancs d'endurance, les bancs de fatigue ou toute autre equipement de test de durée de vie mécanique. Les étendues de mesure sont comprises entre ±1,25 kN et ±4,5 MN. La qualification en fatigue de ces capteurs est de 100 millions de cycles à 100% de la charge nominale.

Conception

La conception des capteurs de la série 1000 est le résultat de 50 ans d'amélioration continue. Le choix des jauges, la construction, le savoir-faire en fabrication et en calibration permettent l'atteinte d'une précision de ± 0.03 % de la pleine échelle, une très grande répétabilité (< 0.02%) et stabilité dans le temps (précision statique : 0.04%). La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,05% / cm) et transverses (< 0,01%), et extrêmement robuste, avec une protection à la surcharge de 300%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

  • Mesure : traction / compression
  • Alimentation du pont : 1-20 VDC
  • Résistance du pont : 350 Ohm
  • Protection à la surcharge: 300 %
Modèle (plan) etendues Non-linéarité Hystérésis flèche Sortie Poids
1010 ±1.25 / ±2.5 / ±5 kN ± 0.04% ± 0.04% 0.013 mm 1.0 mV/V 0.7 kg
1010 ±12.5 / ±25 kN ± 0.04% ±0.04% 0.013 mm 1.0 mV/V 0.7 kg
1020 ±50 / ±125 kN ±0.04% ±0.04% 0.025 mm 2.0 mV/V 4.3 kg
1032 ±225 kN ±0.04% ±0.04% 0.050 mm 2.0 mV/V 12 kg
1040 ±450 kN ±0.06% ±0.06% 0.08 mm 2.0 mV/V 68 kg
1044 ±600 kN ±0.08% ±0.08% 0.08 mm 2.0 mV/V 70 kg
1052 ±900 kN ±0.09% ±0.09% 0.10 mm 2.0 mV/V 100 kg
1060 ±1500 kN ±0.10% ±0.10% 0.10 mm 2.0 mV/V 200 kg
1080 ±2250 kN ±0.15% ±0.15% 0.13 mm 2.0 mV/V 450 kg
1090 ±4500 kN ±0.20% ±0.20% 0.13 mm 2.0 mV/V 860 kg

Installation

  • Alimentation du pont : 1-20 VDC

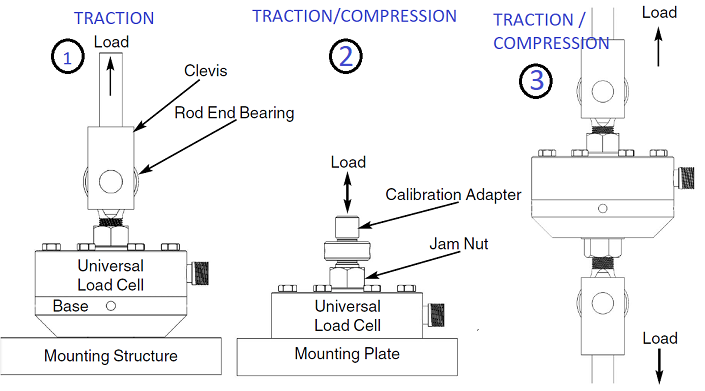

  • Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 2 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 3 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 1200 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.

Applications

  • Bancs de fatigue en aéronautique, automobile
  • Essais de rupture
  • Instrumentation de bancs d'essais d'endurance
  • Instrumentation de vérins hydrauliques
  • Résistance à la rupture de pièces massives

Options et accessoires

Type de capteur
Cellules plates
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 , 0.05 %
Hystérésis
0.03 % FS
Non-répétabilité
0.02 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 , 1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
câble ou connecteur
Direction de mesure
Traction + Comp.
Surcharge
300 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN, > 250 kN, > 1 MN
Application
Haute Précision, Fatigue

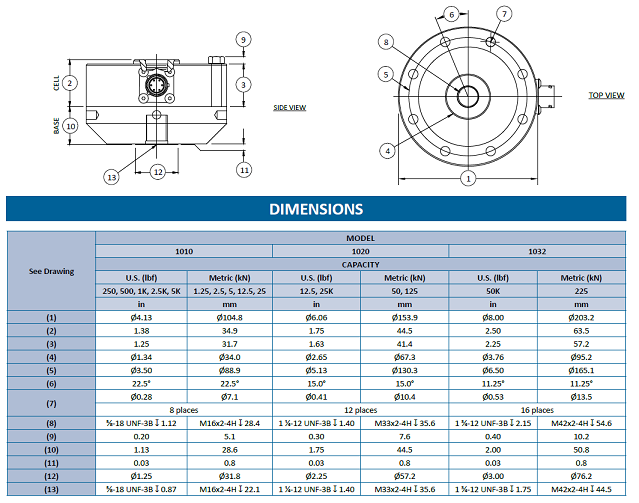

Dimensions 1010, 1020, 1032

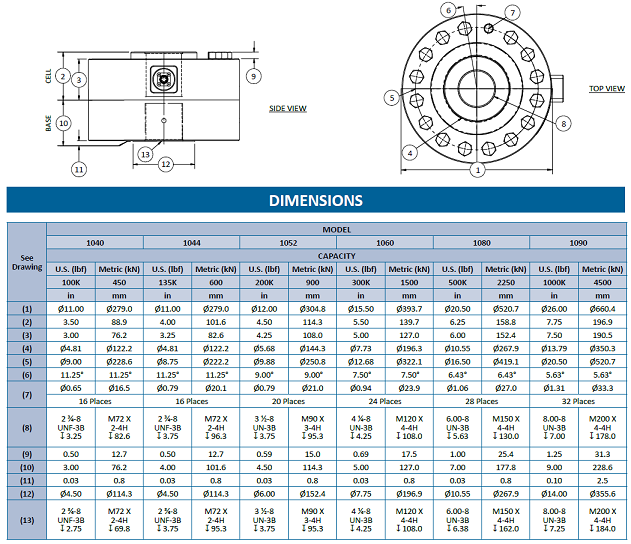

Dimensions 1040 à 1090

Connectique

Options

Connectique

Connecteur Baïonnette Connecteur vissé Sortie câble 3m
Connecteur PT02E-10-6P / Option ACK ou CDS Connecteur PC04E-10-6P / Option AF ou ALD Option AJ

Pont de jauges redondant

double ou triple

TEDS

selon standard

Calibration

ISO 17025 ou E74 NIST

embase

1210 1210 1220 1232 1240 1244 1252 1260 1280 1290
B101(M) B102(M) B103(M) B112(M) B105(M) B116(M) B121(M) B122(M) B123(M) B125(M)

tige filetée de précision

rotules

Accessoires

Afficheur

Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.

Conditionneur

sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.

Systèmes d'acquisition

Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
