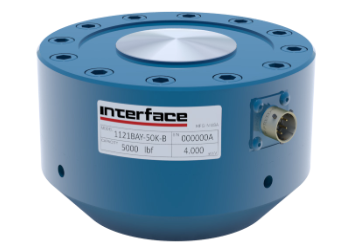

Ref: 1100 Série - Haute précision

Capteur de force haute précision | 1.5 kN à 900 kN | Précision ± 0.02 %

  • Capteur de force haute précision
  • Précision : 0.02% à 0.08% selon version
  • Etendue de mesure: ±1,5 kN à ±900 kN en traction/compression, 0-5 à 0-250kN en compression seule
  • Calibration traction / compression ou compression seule (certificat fourni)
  • Compensation mécanique des efforts transverses
  • Très faible fléchissement (0.05 à 0.20 mm selon les modèles)
  • Signal de sortie: 2 ou 4 mV / Vcc
  • Sensibilité à la température < 0.0015% / °C
  • Protection en surcharge : 150 % de le pleine échelle
  • température de fonctionnement : -55 à 90°C
  • Versions ISO-376 en option
  • double ou triple ponts en option
  • Sortie connecteur ou câble
  • Poids : de 1,5 à 66kgs

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Capteur de force très haute précision

Les capteurs de force de la série 1100 sont, après les capteurs étalons, les plus précis de la gamme. Avec des précisions comprises entre 0.02 et 0.08% de la pleine échelle selon les modèles, ces capteurs permettent d'obtenir une précision absolue remarquable y compris aux charges faibles et intermédiaires. Ils sont ainsi particulièrement adaptés pour des bancs de calibration, les bancs de vérification de force, et tous les bancs de test travaillant sur toute la plage d'effort. Les étendues de mesure sont comprises entre ±1,5 kN et ±900 kN.

Conception

La conception des capteurs de la série 1100 est le résultat de 50 ans d'amélioration continue. Les hautes précisions sont obtenues par un appairage rigoureux des jauges avec le corps d'épreuve, ainsi que le savoir-faire en fabrication et en calibration. La construction se caractérise également par une très grande répétabilité (< 0.01%) et stabilité dans le temps (précision statique : 0.02% à 0.06%). La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,05% / cm) et transverses (< 0,1%), et très robuste, avec une protection à la surcharge de 150%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

  • Mesure : traction / compression (11x0) ou compression seule (11x1)
  • Alimentation du pont : 1-20 VDC
  • Résistance du pont : 350 Ohm
  • Protection à la surcharge: 150 %
Modèle etendues Mesure Non-linéarité Hystérésis flèche Sortie Poids Plan
1110 ±1.5 / ±2.5 / ±5 / ±10 kN T&C ± 0.04% ± 0.03% 0.05 mm 2.0 mV/V 1.5 kg Plan
1110 ±25 / ±50 kN T&C ± 0.04% ±0.04% 0.10 mm 4.0 mV/V 3.3 kg Plan
1111 0-5 / 0-10 kN Compression ± 0.03% ± 0.02% 0.05 mm 2.0 mV/V 1.5 kg Plan
1111 0-25, 0-50 kN Compression ± 0.04% ± 0.04% 0.10 mm 2.0 mV/V 3.3 kg Plan
1120 ±100 / ±250 kN T&C ±0.04% ±0.04% 0.10 mm 4.0 mV/V 9.8 kg Plan
1121 0-100 / 0-250 kN Compression ± 0.04% ± 0.04% 0.10 mm 4.0 mV/V 9.8 kg Plan
1132 ±450 kN T&C ±0.04% ±0.04% 0.15 mm 4.0 mV/V 24 kg Plan
1140 ±900 kN T&C ±0.06% ±0.06% 0.20 mm 4.0 mV/V 66 kg Plan

Installation

  • Alimentation du pont : 1-20 VDC

  • Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 3 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 5 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

Version ISO-376

La série 1100 est également disponible avec une calibration ISO-376. La gamme consiste en 4 modèles:

Modèle etendues Non-linéarité Hystérésis flèche Sortie Poids Plan
1110ENF-5kN ±5 / ±10 kN ± 0.04% ± 0.03% 0.05 mm 2.0 mV/V 1.5 kg Plan
1110ENH-25kN ±25 / ±50 kN ± 0.04% ±0.04% 0.10 mm 4.0 mV/V 3.3 kg Plan
1120ENJ-50kN 0-5 / 0-10 kN ± 0.03% ± 0.02% 0.05 mm 2.0 mV/V 1.5 kg Plan
1120ENK-5kN 0-25, 0-50 kN ± 0.04% ± 0.04% 0.10 mm 2.0 mV/V 3.3 kg Plan

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 1100 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.

Applications

  • Bancs de test en aéronautique, automobile
  • Essais matériaux
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques
  • Vérification de capteurs
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Cellules plates, Capteur étalon
Etendue de mesure Fz
1.5kN , 2.5kN , 5kN , 10kN , 25kN , 100kN , 450kN , 900kN , 50kN , 250kN
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.02 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0007 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Aluminium
Classe de Protection
IP64
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
Haute Précision, OEM

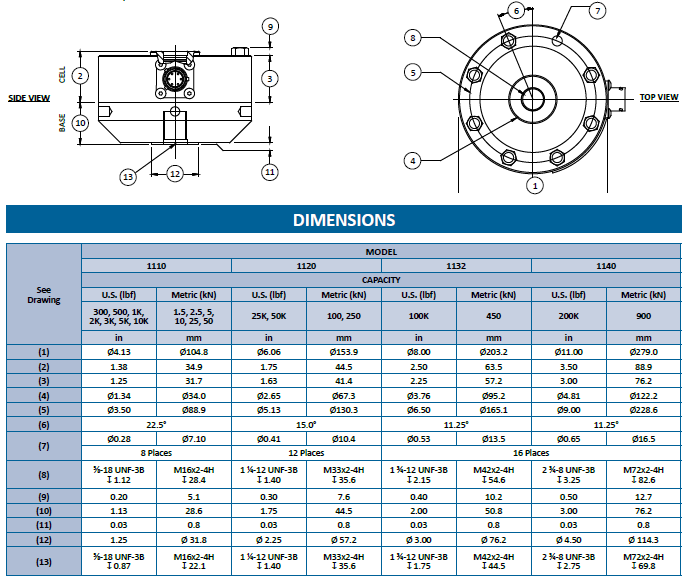

Dimensions 1110, 1120, 1132, 1140

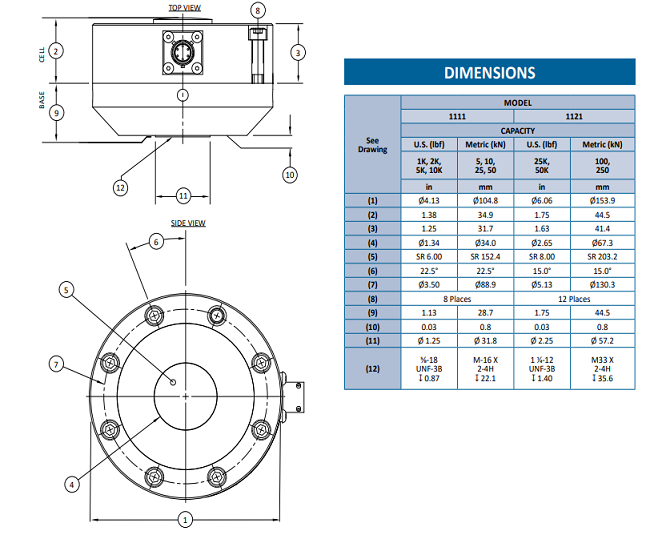

Dimensions 1111, 1121

Connectique

Options

Connectique

Connecteur Baïonnette Connecteur vissé Sortie câble 3m
Connecteur PT02E-10-6P / Option ACK ou CDS Connecteur PC04E-10-6P / Option AF ou ALD Option AJ

Pont de jauges redondant

double ou triple

TEDS

selon standard

Calibration

ISO 17025 ou E74 NIST

embase

1110 1110 1111 1111 1120 1121 1132 1140
B101(M) B102(M) B101 B102 B103(M) B103 B112(M) B105(M)

tige filetée de précision

rotules

Accessoires

Afficheur

Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.

Conditionneur

sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.

Systèmes d'acquisition

Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Produits associés

capteurs de force étalon

1600 Série - Étalon de calibration
